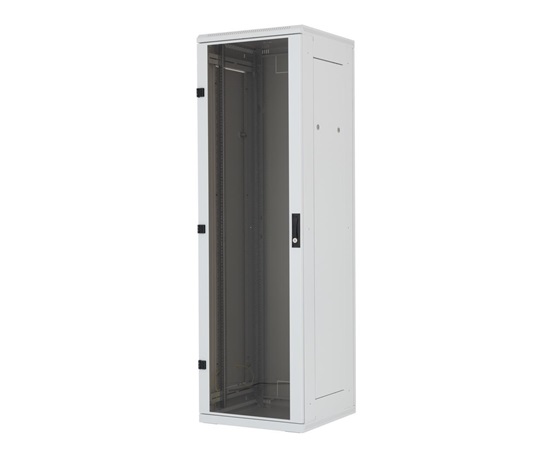

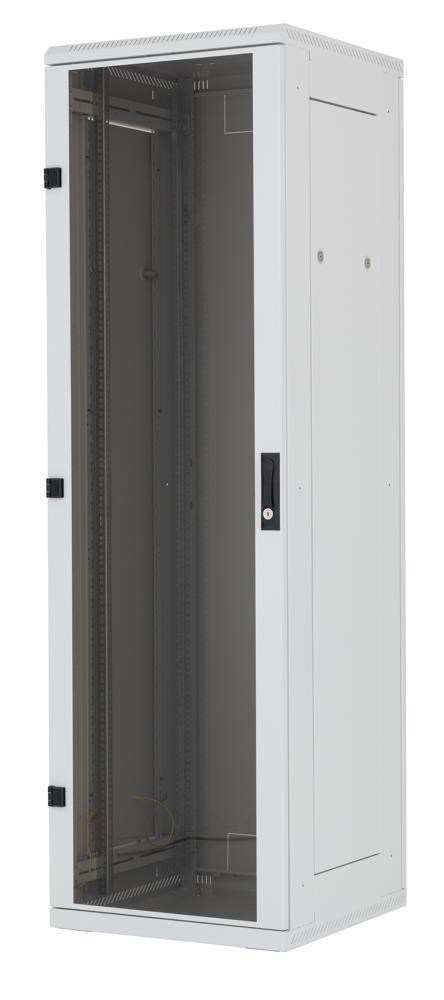

TRITON 19" stojanový rozdzielnik 18U 600x1000
Spawany rozdzielnik z odłączanymi bocznicami i tylną pokrywą, IP20, nośność 800 kg
Uniwersalny rozdzielnik do celów data i telekomunikacyjnych. Wysoka nośność dla bardziej skomplikowanych zastosowań, szeroki wybór rozmiarów i wariantów wraz z dużym wyborem akcesoriów i doskonałym wykonaniem wszystkich detali czynią go najlepiej sprzedającym się stojącym rozdzielnikiem w naszej ofercie. Materiał: Blacha stalowa, bezpieczne szkło hartowane o grubości 4 mm, elementy z tworzywa sztucznego, montażowe elementy.
Strony produktu: https://triton.cz/produkty/datove-rozvadece/stojanove-rozvadece/rma_n/

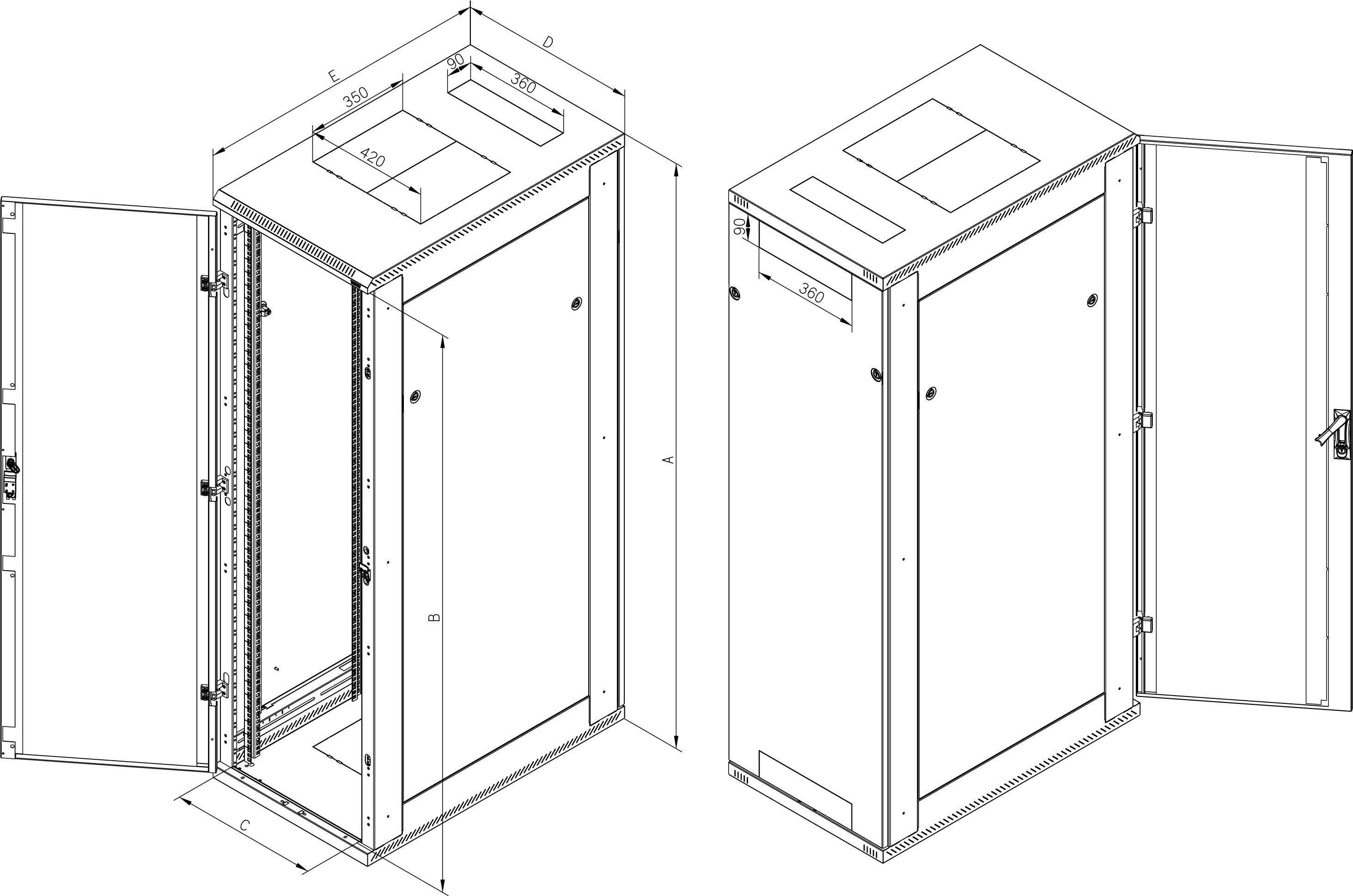

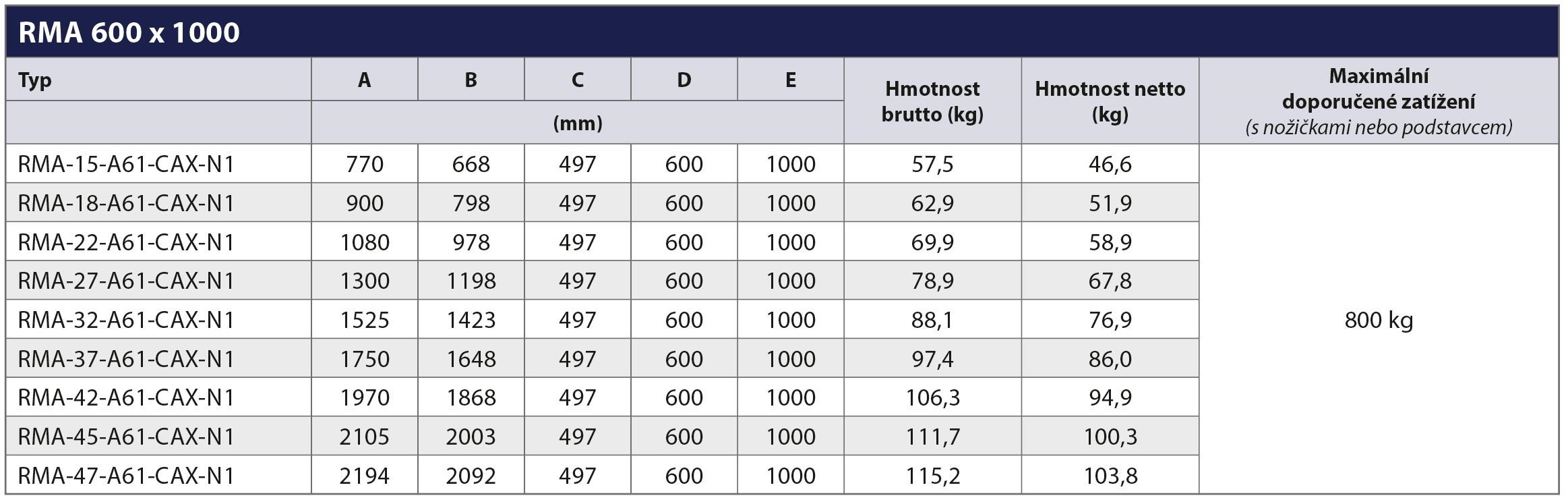

Specyfikacja techniczna: |
Rozmiar: | 19" |
Wysokość: | 18U (900 mm) |
Szerokość: | 600 mm |
Głębokość: | 1000 mm |
Waga: | 62,9 kg |
Max. obciążenie: | 800 kg |
Wysoka wytrzymałość konstrukcji RMA posiada solidną spawaną konstrukcję. Wysoka jakość wykonania i najnowsza technologia zapewniają doskonały wygląd rozdzielnika. Słupy mają nowy kształt, są szersze i wykonane z materiału o grubości 1,3 mm.

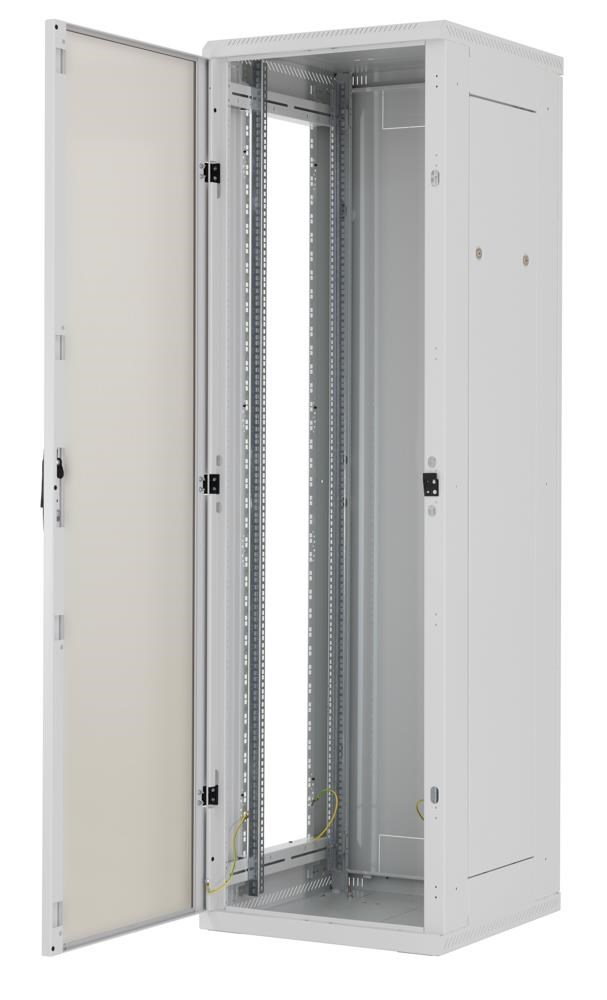

Elastyczne otwieranie drzwi Własny system zawiasów umożliwia otwieranie drzwi pod kątem 165°. Drzwi można łatwo zdjąć i przekonfigurować na otwieranie w drugą stronę. Drzwi dwuskrzydłowe są wyposażone w nakładane zawiasy.
Szkło Drzwi z blachy z wklejonym szkłem są wykonane ze szkła hartowanego o grubości 4 mm, które jest odporne na normalne uderzenia. Przy rozbiciu tworzą się drobne odłamki jak szkło samochodowe. Ze względów bezpieczeństwa zalecamy po montażu urządzenia do rozdzielnicy zamykanie drzwi, aby zapobiec kolizjom z innymi przedmiotami. Użyte szkło zostało przebadane w certyfikowanej jednostce testowej i spełnia wymagania normy ČSN EN 12150-1+A: Szkło w budownictwie – Bezpieczne szkło sodowo-węglanowe hartowane termicznie. Testowane szkło spełnia normę dotyczącą rozpadu szkła po rozbiciu, Certyfikat zgodności CQ-24-2023, Protokół badań IKATES 58A-2024.
Kliki Tritón Produkujemy własne kliki do stojących rozdzielników. Wymianą modułu z tworzywa sztucznego (nie zawarte w zestawie) można zamontować wkładkę zamka półcylindryczną (opcjonalnie). Patent: PUV 2013-27443.

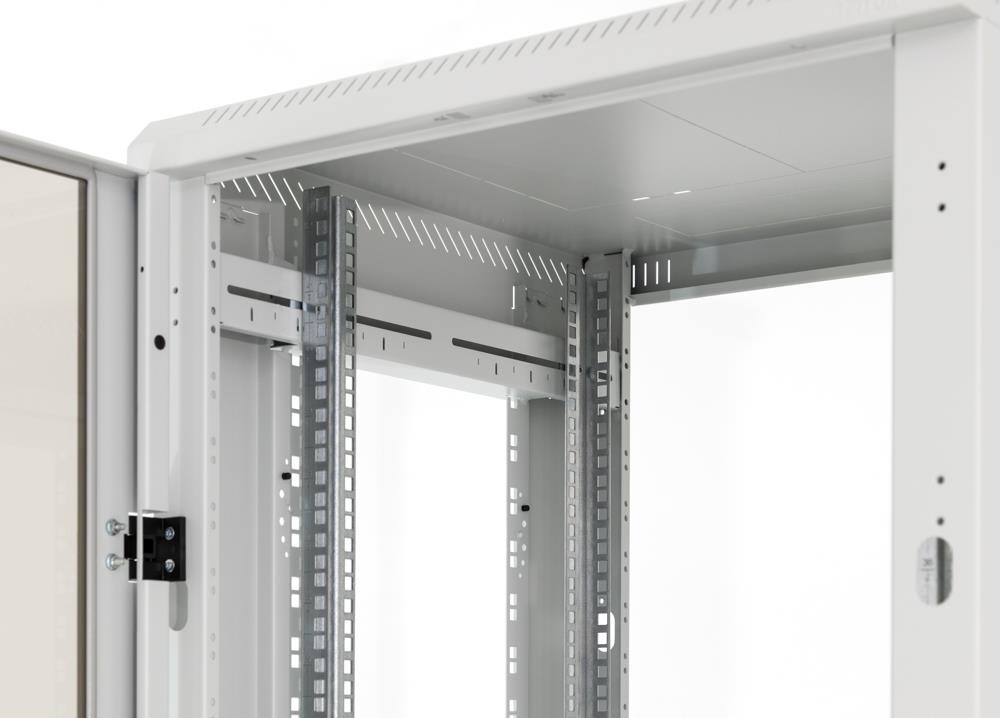

Regulowane pionowe listwy 19“ pionowe listwy mogą być płynnie ustawiane w dowolnej głębokości rozdzielnika. Ułatwia to montaż urządzeń i organizację przewodów połączeniowych.

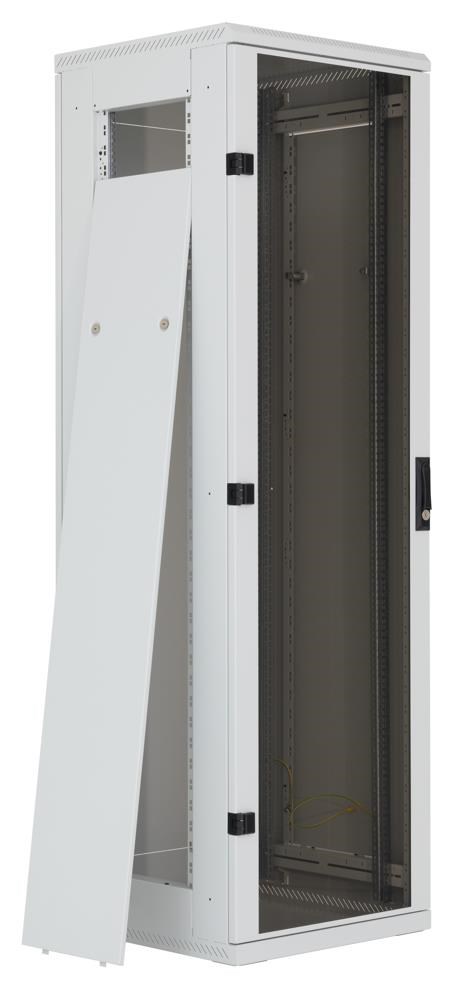

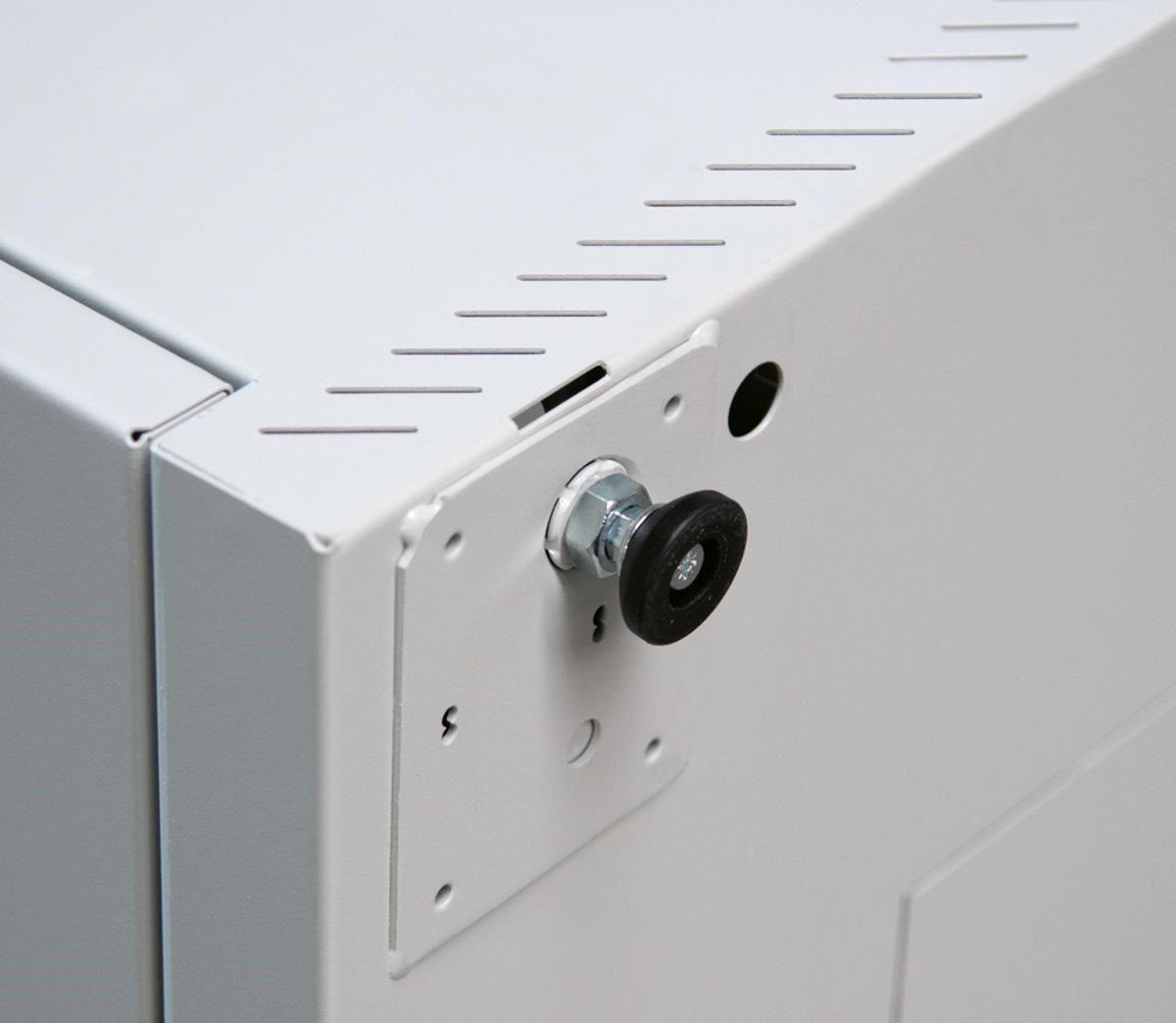

Odłączane bocznice i tylna pokrywa RMA to rozdzielnik z spawaną konstrukcją, z odłączanymi bocznicami i tylną pokrywą. Do szkieletem są mocowane zamki, standardowo z jednym kluczem.
Drzwi do jednostek wentylacyjnych Przy tym typie rozdzielnika można zamówić specjalne metalowe drzwi z przygotowaniem do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji znajdziesz w sekcji Aktywne chłodzenie.

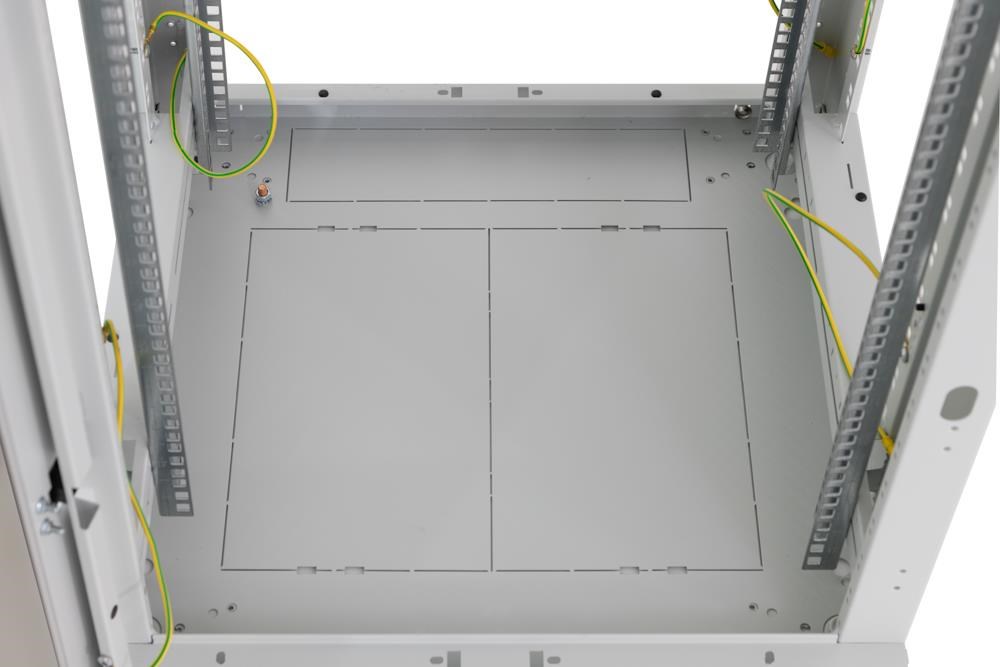

Wylomowane zaślepki Wejścia kablowe rozdzielnika są zakryte wylomowanymi zaślepkami. Przeciwko przedostawaniu się kurzu możliwe jest uszczelnienie przewodów w otworze zaślepką z włosiem. Aby chronić przewody przed uszkodzeniem, służy krawędź maskownicy (oba elementy są częścią wyposażenia rozdzielnika).
Otwór na jednostkę wentylacyjną Przestronny otwór zakryty wylomowaną zaślepką umożliwia montaż i demontaż jednostki wentylacyjnej Triton z zewnątrz rozdzielnika bez konieczności użycia śrub.
Kółka, poziomice, podstawa Rozdzielnik można postawić na kółkach poziomujących (część wyposażenia), lub z opcjonalnym wyposażeniem na podstawie, kółkach lub wysokowytrzymałych kółkach z ramą wzmocnioną.

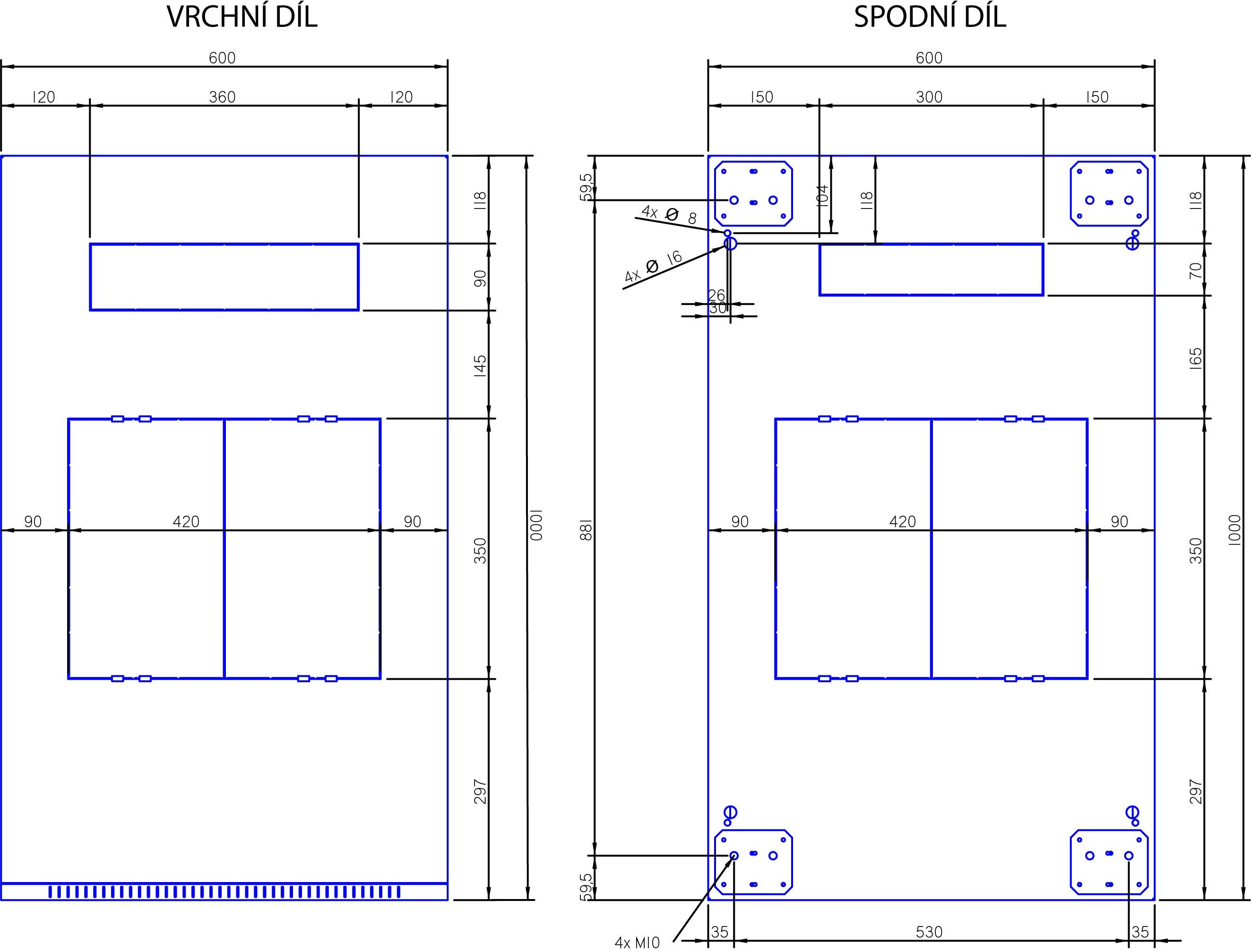

Tylna strona rozdzielnika Na tylnym panelu rozdzielnika znajdują się dwa wejścia kablowe zabezpieczone wylomowanymi zaślepkami. Jeden przy górnej krawędzi pokrywy, a drugi przy dolnej. Dalsze wejścia kablowe są na suficie i podstawie rozdzielnika.
Perforacja szkieleta Rozdzielniki RMA mają perforowaną konstrukcję w celu zapewnienia dostępu chłodzącego powietrza do zainstalowanych technologii. Chłodzenie można wspomóc przez montaż jednostek wentylacyjnych.
Połączenia Wszystkie części odłączalne są ze sobą połączone zgodnie z wymaganiami odpowiednich norm.
Flex frame System umożliwia przy szerokości 800 mm instalację wysuwanych prowadnic w rozstawie 19“, 21“ i 23“. Inną możliwością jest przesunięcie rozstawu 19“ pionowych listew na jedną stronę, uzyskując tym więcej miejsca po drugiej stronie.
Pojedynczy zestaw pionowych listew W rozdzielnikach głębszych niż 800 mm dostarczamy już w podstawowym wyposażeniu trzecią parę pionowych listew do montażu technologii. Ze względu na swój otwarty przekrój nie ograniczają instalacji głębszych urządzeń. Na centralnej pionowej listwie można mocować krótsze urządzenia za pomocą różnych typów podpór (opcjonalne akcesoria).
Szerokie słupy szkieletu Szerokie słupy szkieletu są przeznaczone do dodatkowego montażu akcesoriów, takich jak panele rozdzielcze lub pionowe panele zaciskowe, które tym samym nie zajmują miejsca w przestrzeni 19“ w rozdzielniku. Dzięki przemyślanemu mocowaniu nie zakłócają pracy rozdzielczych paneli, nawet w rozdzielnikach o szerokości 600 mm.
Akcesoria w słupach Słupy są wyposażone w wewnętrzne otwory montażowe na całej wysokości. Otwarte są w rozstawie jednostkowym pionowych listew i można je wykorzystać do montażu niektórych rodzajów akcesoriów.
Opcjonalne akcesoria RAC-VP-D5x-X1
Poziomy panel zaciskowy. Montaż do szkieletu (slupów) rozdzielnika. RAX-VP-Vxx-X2
Pionowy panel zaciskowy. Montaż do słupa rozdzielnika. Panele rozdzielcze Możliwość montażu PDU do słupów rozdzielnika za pomocą uchwytu (opcjonalne akcesoria)..
RAX-VP-Xxx-X1 Zestaw paneli zaciskowych W rozdzielnikach o obciążeniu powyżej 500 kg zalecamy uzupełnienie zestawu o panele zaciskowe, które pełnią także funkcję wzmocnienia.
Ramię obrotowe Rozdzielnik szerokości 800 mm można wyposażyć w ramię obrotowe o Nośności 150 kg. Maksymalna głębokość dostępnych akcesoriów 19“ to 330 mm.
Akcesoria: |
Klucze – odłączalne pokrywy: | 2x |
Klucz – drzwi przednie | 2x |
Podwójne nakrętki M6 | 16x |
Śruba M6 x 12 | 16x |
Podkładka plastikowa 6,4 | 16x |
Zaślepka przeciwpyłowa | 1x |
Krawędź | 1m |
Śruba regulacyjna/noga do rozdzielnika | 4x |
Nakrętka M10 | 4x |
Opis produktu został przetłumaczony przez sztuczną inteligencję i może zawierać nieścisłości.
