Solarix LC-20-18U-66-12-G

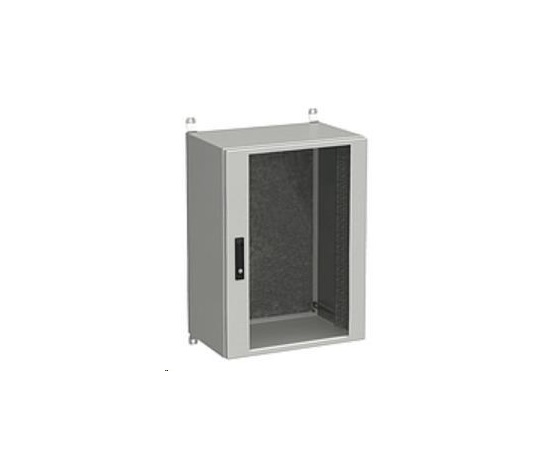

Rozváděč nástěnný venkovní LC-20 18U 600x600 prosklené dveře 3bodový zámek

Rozváděčová skříň Solarix LC-20 jest przeznaczona zarówno do zastosowań w rozdzielnicach kabli strukturalnych i ich komponentach montowanych do płaszczyzny 19", jak i do instalacji rozdziałów energii elektrycznej. Różnorodność wymiarów i wysokie stopnie ochrony IP65 pozwalają na użycie rozkładarki w wielu zastosowaniach, które wymagają zwiększonej odporności.

Rozwórka składa się z samonośnej spawanej konstrukcji z blachy o grubości 1,5 mm, przystosowanej do mocowania na ścianie za pomocą czterech dołączonych zawieszek. Zabezpieczenie drzwi przed otwarciem realizowane jest za pomocą cylindrycznych zamków jednobłogowych, lub za pomocą zamka trójbłogowego, uchwytu z klamką z wkładką. Od wewnętrznej strony drzwi przylutowane są dwa pionowe perforowane ramki, które zwiększają sztywność, a jednocześnie służą do rozprowadzenia i mocowania wyposażenia szafy. Połączenie uziemiające wykonane jest za pomocą nowoczesnej technologii kapacytowego spawania pokrytych śrub. Uszczelnienie drzwi wykonane jest technologią odlewanego uszczelnienia. Urządzenia można montować w szafie na prowadnicach 19" wykonanych z ocynkowanej blachy. W tylnej części rozdzielnicy jest również zamocowana płyta montażowa z ocynkowanej blachy o grubości 2 mm. Prowadnice 19" i płyta montażowa mogą być płynnie regulowane do żądanej głębokości w rozdzielnicy. W przypadku konieczności wbudowania w ścianę, rozdzielnicę można wyposażyć w ramę do murowania, a w środowisku zewnętrznym dodać daszek.

Parametry techniczne:

Wytwarzane warianty
Wysokość: 9, 12, 15, 18, 21, 24U
Szerokość: 600 mm
Głębokość: 300, 400, 500, 600 mm
Konstrukcja:
blacha o grubości 1,5 mm, listwy nośne 2 mm ocynkowane
Nośność:
standard 50 kg (równomierne obciążenie)
IP krytí:
standard IP 65
Kolorowe wykończenie:
powłoka proszkowa w odcieniu RAL 7035 jasnoszary
Drzwi:
w wersji blaszanej lub z szybką, zawiasy ukryte

Wersje dostępne na zamówienie:
– dodatkowa para pionowych listew 19"
– płyta montażowa
– przepusty kablowe różnych rozmiarów i położeń
– inne warianty wymiarowe
– rama do zabudowy w ścianie, daszek, konsola do mocowania na słupie i inne.

Główne elementy konstrukcyjne:
- pionowe listwy 19” i płyta montażowa, zawsze montowane w dostarczanym rozdzielniku.
- listwy są mocowane na demontowalnych podporach montażowych
- pionowe listwy 19”, i płyta montażowa mogą być płynnie regulowane w głębokości rozdzielnicy
- do każdego rozdzielnika dołączone są zawiesza do mocowania na ścianie

Pozostałe wyposażenie
Do szafy można zamówić dużą ilość akcesoriów, takich jak zaślepki, panele rozdzielcze i wiele innych, w tym specjalne wyposażenie na życzenie klienta.
