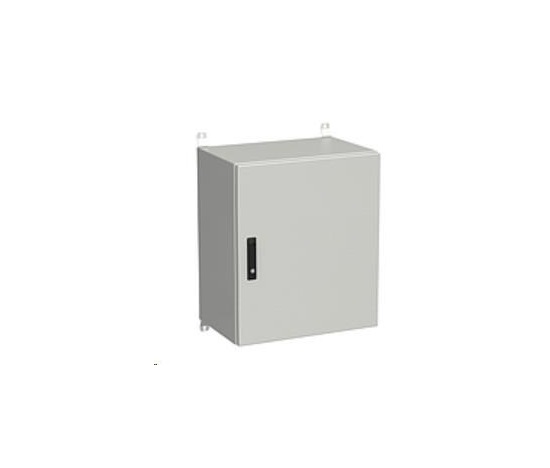

Solarix LC-20-15U-66-22-G

Rozvodnica na stěnu venkovní LC-20 15U, rozměry 600x600, plechové dveře, tříbodový zámek

Rozvodnica Solarix LC-20 jest przeznaczona zarówno do zastosowań w rozdzielnicach kabli strukturalnych i ich komponentów montowanych na płaskiej powierzchni 19", jak i do instalacji rozdziału energii elektrycznej. Różnorodność wymiarów i wysokie stopnie ochrony IP65 pozwalają na użycie rozdzielnicy w wielu aplikacjach, które wymagają zwiększonej odporności.

Rozdzielnica składa się z samonośnej, spawanej konstrukcji z blachy o grubości 1,5 mm, przystosowanej do mocowania na ścianie za pomocą czterech dołączonych haków. Zabezpieczenie drzwi przed otwarciem realizowane jest poprzez jednopunktowe cylindryczne zamki, lub poprzez zamki trzypunktowe, uchwyt obrotowy z wkładką. Od wewnętrznej strony drzwi przyspawane są dwa pionowe perforowane ramki, które zwiększają sztywność i służą także do wiązania i mocowania osprzętu w szafce. Połączenie uziemiające szafy jest wykonane nowoczesną technologią kapacytowego spawania pokrytymi śrubami. Uszczelnienie drzwi zrealizowane jest technologią odlewanego uszczelnienia. Urządzenia można montować wewnątrz szafy na szynach 19" wykonanych z ocynkowanej blachy. Z tyłu rozdzielnicy znajduje się również panel montażowy z ocynkowanej blachy o grubości 2 mm. Szyny 19" oraz panel montażowy można stopniowo ustawiać na wymaganą głębokość w rozdzielnicy. W przypadku konieczności zabudowy w ścianie można uzupełnić rozdzielnicę o ramę do murowania, a w środowisku zewnętrznym dodać daszek.

Parametry techniczne:

Wytwarzane wersje
Wysokość: 9, 12, 15, 18, 21, 24U
Szerokość: 600 mm
Głębokość: 300, 400, 500, 600 mm
Konstrukcja:
blacha o grubości 1,5 mm, listwy nośne 2 mm ocynkowane
Nośność:
standardowo 50 kg (równomierne obciążenie)
IP krycie:
standard IP 65
Kolorystyka:
lakier proszkowy w odcieniu RAL 7035 jasnoszary
Drzwi:
w wykonaniu z blachy lub z szybą bezpieczeństwa, ukryte zawiasy

Wersje dostępne na zamówienie:
– dodatkowa para pionowych szyn 19"
– płyta montażowa
– przepusty kablowe różnej wielkości i umiejscowienia
– inne warianty wymiarowe
– ramka do zabudowy w ścianie, daszek, konsola do mocowania na słupie i inne.

Główne elementy konstrukcyjne:
- pionowe szyny 19" i płyta montażowa, zawsze montowane w dostarczonej rozdzielnicy.
- szyny są mocowane na demontowalnych listwach montażowych
- pionowe szyny 19" i płyta montażowa mogą być płynnie regulowane w głębokości rozdzielnicy
- do każdej rozdzielnicy dołączone są zawiasy do mocowania na ścianie

Akcesoria
Do szafy można dodawać wiele akcesoriów, takich jak przepustki, listwy wiążące i wiele innych, w tym specjalne akcesoria na życzenie klienta.

Opis produktu został przetłumaczony przez sztuczną inteligencję i może zawierać nieścisłości.
