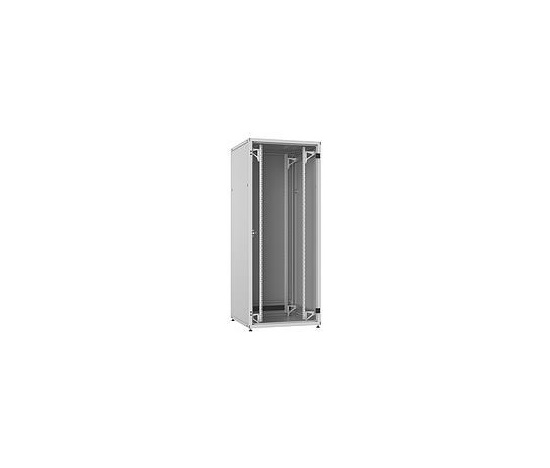

Solarix Rozvaděč LC-50 45U, 800x1000 RAL 7035, skleněné dveře, 1-bodový zámek
Data rack type:Stand 19"
Szczegóły
Solarix Rozdzielnica LC-50 42U
Stojanowa rozłączalna rozdzielnica typu LC-50 jest przeznaczona do instalacji pasywnych i aktywnych elementów systemów strukturalnych okablowania.
Parametry techniczne:
Wysokość | 45U |
Wysokość | 2096 mm |
Szerokość | 800 mm |
Głębokość | 1000 mm |
Waga | 128 kg |
Kolor | RAL 7035 |
Podstawowa konstrukcja
Rozdzielnica LC-50 składa się z rozbieralnej konstrukcji szkieletu, składającej się z dna, górnej części i czterech słupków, do których mocowane są poziome poziomice. Do poziomic są mocowane pionowe listwy, które umożliwiają montaż urządzeń w standardzie wymiarowym 19". Z przedniej strony rozdzielnica wyposażona jest w pełno-szklane drzwi wykonane z przezroczystego hartowanego szkła bezpieczeństwa (EN 12150-1). Drzwi mają maksymalny kąt otwarcia 180° i są wyposażone w cylindryczny zamek z jednym punktem zamknięcia. Konstrukcja rozdzielnicy umożliwia zmianę kierunku otwierania drzwi. Odłączane tylne metalowe drzwi oraz boczne nakładki są mocowane za pomocą cylindrycznych zamków na ten sam klucz, co drzwi. W tylnej ścianie znajduje się przepust kablowy z zamontowanym kurzemprzeciwwietrznym włóknem.
Na suficie i u podstawy znajdują się otwory do wprowadzania kabli oraz odprowadzania ciepłego powietrza zamknięte wyłamanymi zaślepkami. Zaślepki można usunąć poprzez przecięcie prętów łączących je z dnem lub sufitem rozdzielnicy. Otwarte do odprowadzania ciepłego powietrza są dostosowane do instalacji jednostki wentylacyjnej VJ-R2, 4 lub 6. Otwory na przewody umożliwiają przeprowadzenie kabli zasilających zakończonych wtyczką trójfazową.
Pionowe listwy z rozstawem 19"
Rozdzielnica zawiera dwie pary pionowych listew 19" z oznaczeniem do identyfikacji wysokości zamontowanych urządzeń. Konstrukcja rozdzielnicy umożliwia zmianę położenia pionowych listew w kierunku głębokości rozdzielnicy.
Łączenie rozdzielnic w zestawy
Na bokach rozdzielnic na górze i na dole znajdują się otwory umożliwiające łączenie rozdzielnic w zestawy. Do wzajemnego połączenia dwóch rozdzielnic konieczne jest użycie dodatkowego elementu łączącego. Rozdzielnice można układać w zestawy, rzędy, bez konieczności demontażu bocznych paneli.
Pokrycie
IP 20 według EN 60529
Nie dotyczy wejścia kablowego z kurzemprzeciwwietrznym.
Gwarantowana nośność
Maksymalna dopuszczalna całkowita masa urządzeń zamontowanych w rozdzielnicy nie może przekraczać:
1 360 kg
dla szafy o głębokości 1000 mm ustawionej na nóżkach, podstawie lub bezpośrednio na podłodze (nie dotyczy wysokości szafy 24U)
1 000 kg
dla głębokości szafy 600 mm lub 800 mm przy wszystkich wysokościach na nóżkach, podstawi lub bezpośrednio na podłodze oraz dla szafy 24U o głębokości 1000 mm
500 kg
dla szafy ustawionej na naszych standardowych kółkach
Nośność jest gwarantowana przy równomiernym statycznym obciążeniu.
Ustawienie i wyrównanie
Każda rozdzielnica wyposażona jest w cztery wysokościowo regulowane stopki wyrównujące. Umożliwiają one ustawienie rozdzielnicy na nierównej podłodze. W przypadku braku konieczności użycia tych stopek, można rozdzielnicę postawić bezpośrednio na podłodze. Na dnie rozdzielnicy nie ma wystających elementów.
Ziemne połączenie szafy
Wszystkie elementy konstrukcyjne rozdzielnicy są ze sobą połączone przewodząco. Połączenie przewodzące drzwi i bocznych osłon ze szkieletem rozdzielnicy wykonano za pomocą przewodów uziemiających o przekroju 6 mm2, dla maksymalnego obciążenia prądowego 63 A. Przy wyższym obciążeniu prądem rozdzielnicy konieczne jest użycie przewodów uziemiających o większym przekroju.
Ochrona antykorozyjna szafy
Standardowo szafy dostarczane są z powłoką malarską w proszku koloru jasnoszarego RAL 7035.
Wewnętrzne elementy montażowe, takie jak pionowe listwy 19" i ścianki, są pokryte stopem Al-Zn.
Akcesoria
Do szafy można dokupić szeroki zakres standardowych akcesoriów 19", takich jak półki, zaślepki, panele zaciskowe i wiele innych wyrobów, w tym specjalne akcesoria na zamówienie klienta.
Zawartość opakowania:
1 rama konstrukcyjna / szkielet
2 podstawa z przepustem kablowym i przygotowaniem do montażu jednostki wentylacyjnej (wyłamany)
3 sufit z przepustem kablowym i przygotowaniem do montażu jednostki wentylacyjnej (wyłamany)
4 ścianki do montażu listew 19"
5 uchwyt listwy pionowej 19"
6 listwa pionowa
7 pełno-szklane drzwi z zamkiem cylindrycznym z jednym punktem zamknięcia
8 boczna klapka osadzona cylindrycznym zamkiem z jednym punktem zamknięcia
9 tylne drzwi z cylindrycznym zamkiem z jednym punktem zamknięcia
10 przepust kablowy z kurzemprzeciwwietrznym, przeznaczony do montażu pod lub nad tylnymi drzwiami
11 wysokościowo regulowana stopka
Opis produktu został przetłumaczony przez sztuczną inteligencję i może zawierać nieścisłości.
Specyfikacje techniczne
- Rodzaje szaf: Stojący 19"
- Výška rozvaděče (U): 45
- Šířka (mm): 800
- Hloubka (mm): 1000
- Barva rozvaděče: Šedá
