HPE Networking Instant On Switch 8p Gigabit 1p CL3 PD 1840

HPE Networking Instant On Switch 1840 S5E25A – 8portový Gigabit switch s PoE PD vstupem

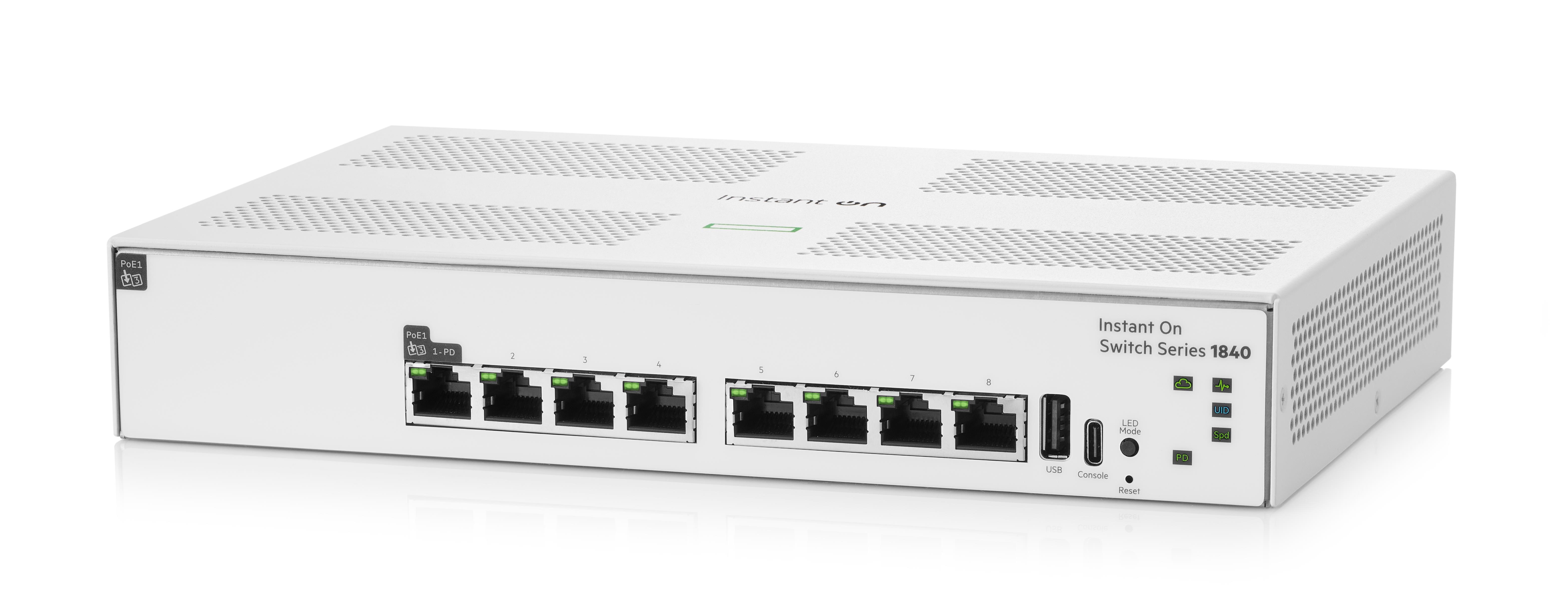

HPE Networking Instant On Switch 1840 S5E25A je kompaktní 8portový Smart Managed Gigabit Ethernet switch určený pro malé firmy, domácí kanceláře, pobočky a další prostředí, kde je požadována jednoduchá správa sítě, nízká spotřeba a možnost napájet samotný switch prostřednictvím Ethernetu.

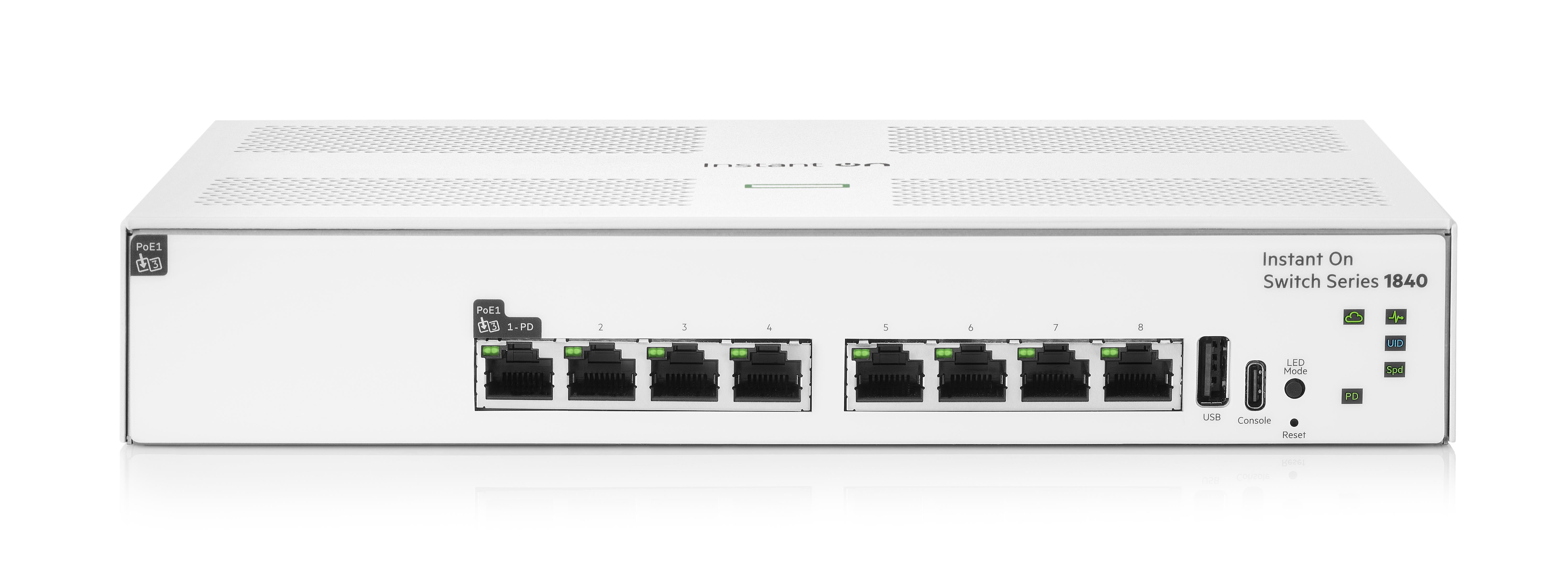

Model S5E25A disponuje 8× RJ-45 Gigabit Ethernet portem. Zásadní vlastností tohoto konkrétního modelu je, že port 1 funguje jako PoE Powered Device (PD) a umožňuje napájet celý switch z nadřazeného PoE switche podle IEEE 802.3af Class 3. Switch tedy není PoE PSE switch a neposkytuje PoE napájení připojeným zařízením; PoE zde slouží k napájení samotného S5E25A.

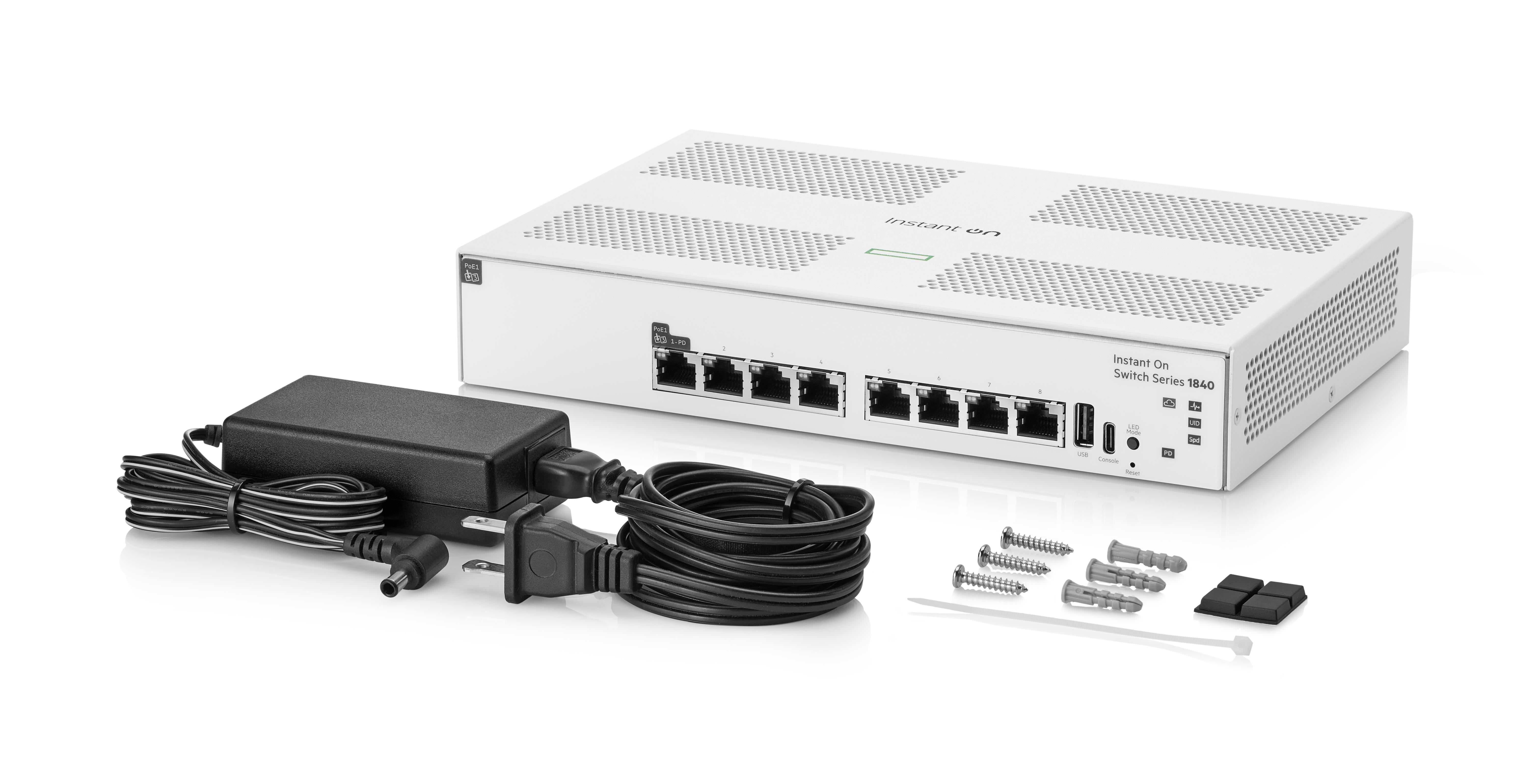

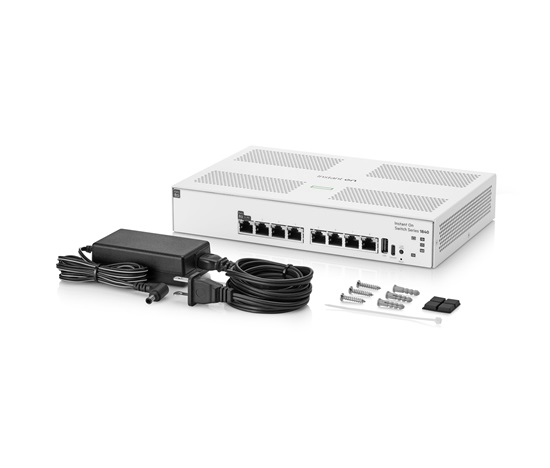

Pokud není k dispozici PoE napájení z nadřazeného switche, lze S5E25A napájet pomocí dodávaného externího napájecího adaptéru. Díky tomu lze zařízení provozovat standardním způsobem ze sítě 230 V nebo bez samostatné elektrické zásuvky prostřednictvím PoE upstream připojení.

Hlavní přednosti

• 8× RJ-45 10/100/1000BASE-T
• Gigabit Ethernet až 1 Gb/s na port
• Port 1: IEEE 802.3af Class 3 PoE PD
• Napájení přes Ethernet až 13 W
• Alternativní napájení prostřednictvím externího AC adaptéru
• Switching capacity 16 Gb/s
• Propustnost 11,90 Mpps při 64B paketech
• 16 000 MAC adres
• Až 64 VLAN
• Až 1 000 IGMP skupin
• Podpora 8 LAG skupin, maximálně 4 porty v jednom LAG
• Podpora STP a RSTP
• IGMP Snooping v1/v2
• LLDP a LLDP-MED
• VLAN a port mirroring
• TPM 2.0 pro hardwarově založené zabezpečení
• Automatická ochrana proti DoS útokům
• Global Storm Control
• IPv4/MAC ACL
• Jednoduchá cloudová správa přes HPE Networking Instant On Cloud Portal
• Správa pomocí mobilní aplikace
• Lokální Web GUI
• SNMP management
• SSH/Telnet management
• Automatická aktualizace firmwaru s možností plánování
• Konfigurace lze zálohovat a obnovovat
• Fanless provedení – bez ventilátoru
• Kompaktní rozměry pouze 16,50 × 25,40 × 4,40 cm
• Hmotnost pouze 1,13 kg
• Omezená doživotní podpora
• Bez pravidelných licenčních a předplatných poplatků

Porty a konektivita

Všechny RJ-45 porty podporují standardy 10BASE-T, 100BASE-TX a 1000BASE-T. Při rychlostech 10 a 100 Mb/s je podporován half-duplex i full-duplex, zatímco 1000BASE-T pracuje ve full-duplex režimu.

Důležitá vlastnost – napájení přes PoE

S5E25A se od běžných PoE switchů zásadně liší. PoE zde není určeno k napájení access pointů, IP telefonů nebo kamer. Port 1 přijímá napájení z nadřazeného PoE zařízení a funguje jako PoE PD. HPE uvádí podporu IEEE 802.3af Class 3 s maximálním příkonem 13 W.

Tato konstrukce je výhodná například pro instalaci switche v místě, kde není k dispozici elektrická zásuvka. Jeden Ethernet kabel může současně zajistit datové připojení i napájení switche.

Výkon a hardwarová architektura

Výkonnostní parametry a latence

Udávaná propustnost 11,90 Mpps odpovídá zpracování paketů o velikosti 64 bytů. Zařízení je proto vhodné především pro standardní Gigabit Ethernet infrastrukturu, nikoliv pro 2,5/5/10GbE provoz.

VLAN a Layer 2 funkce

• VLAN
• IEEE 802.1D Spanning Tree Protocol (STP)
• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
• BPDU Filtering
• Loop Protection
• IGMP v1/v2 Snooping
• LACP – Link Aggregation Control Protocol
• Statická agregace linek
• LLDP
• LLDP-MED
• Port Mirroring
• Auto Recovery
• Flow Control

Link Aggregation

Switch podporuje agregaci linek prostřednictvím LACP nebo manuální konfigurace. K dispozici je až 8 LAG skupin, přičemž každá skupina může obsahovat až 4 porty. Agregace umožňuje zvýšit dostupnou šířku pásma mezi vybranými zařízeními a současně zajistit redundanci spojení.

Spanning Tree, ochrana proti smyčkám a multicast

• 802.1D STP pro zabránění síťovým smyčkám
• 802.1w RSTP pro rychlejší konvergenci
• BPDU Filtering
• Loop Protection
• IGMP Snooping v1/v2

IGMP Snooping umožňuje inteligentní předávání IPv4 multicastového provozu pouze na porty, které multicast skutečně požadují, čímž omezuje zbytečné zatěžování ostatních portů.

Bezpečnost

• TPM 2.0 – Trusted Platform Module
• Hardwarové generování a ukládání kryptografických klíčů
• Zabezpečené spojení s Instant On Cloud Portal
• Automatic Denial-of-Service Protection
• Global Storm Control
• Omezení síťového provozu podle MAC a IP adres
• IPv4/MAC ACL
• Port Security
• BPDU Guard
• Loop Protection
• Link Flap Prevention
• Management VLAN
• HTTPS zabezpečené webové rozhraní
• Správa uživatelských účtů a kontrola síly hesel
• Podpora dvoufaktorové autentizace pro cloudový management

Quality of Service (QoS)

QoS umožňuje upřednostnit časově citlivý provoz, například VoIP a video, před běžným datovým provozem.

• Class of Service (CoS)
• DSCP prioritizace
• IEEE 802.1p prioritizace
• Mapování provozu do 4 hardwarových front
• Prioritizace VoIP a video provozu

Správa zařízení

S5E25A je navržen jako smart-managed switch. Konfiguraci lze provádět lokálně prostřednictvím Web GUI nebo vzdáleně pomocí cloudového systému HPE Networking Instant On.

• HPE Networking Instant On Cloud Portal
• HPE Networking Instant On Mobile App
• Lokální Web Browser / Web GUI
• SNMP Manager
• Telnet
• SSH
• HTTPS

Cloudový management umožňuje spravovat více Instant On switchů a access pointů z jednoho rozhraní. Podporována je také správa více lokalit, oddělení jednotlivých sítí a vzdálené monitorování.

Konfigurace a diagnostika

• Quick Start Wizard
• DHCP Client Mode
• Výchozí fallback IP adresa 192.168.1.1 při absenci DHCP serveru
• Management VLAN ID
• SNTP – automatická synchronizace času
• Firmware Update
• Plánování aktualizací firmwaru
• Zálohování a obnovení konfiguračního souboru
• Dual Image Support
• Event Logs
• Session Logging
• Remote Syslog
• IPv4 Ping
• Cable Diagnostic Tool
• MAC Address Table
• Locator LED
• Komplexní stavové LED indikátory jednotlivých portů

Cable Diagnostic Tool umožňuje u měděných spojů detekovat například přerušení nebo zkrat kabelu a současně určit vzdálenost k místu závady a celkovou délku kabelu.

Energetická efektivita

• IEEE 802.3az Energy Efficient Ethernet (EEE)
• Auto-Port Shut Down
• Automatické obnovení portu po detekci linku
• Energeticky efektivní provoz při nízké datové aktivitě
• Fanless konstrukce

Bezventilátorové provedení je vhodné do kanceláří, pracovních prostor, učeben a dalších míst, kde je důležitý nízký akustický hluk.

Spotřeba energie

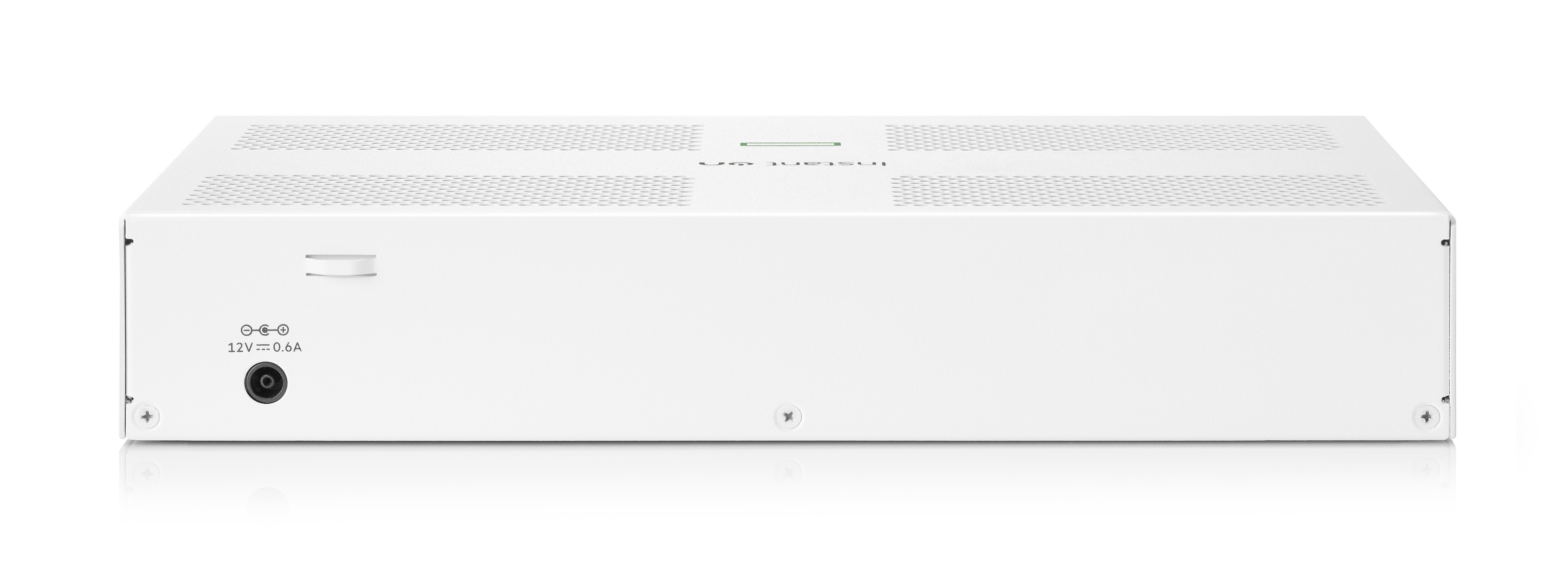

Model S5E25A nemá interní napájecí zdroj. HPE uvádí externí napájecí adaptér. Alternativně lze switch napájet prostřednictvím IEEE 802.3af PoE z nadřazeného PSE zařízení.

Elektrické parametry

Odvod tepla

Chlazení a hlučnost

Fyzické parametry

Možnosti instalace

• Stolní instalace
• Nástěnná montáž
• Nástěnná instalace s porty orientovanými nahoru nebo dolů
• Montáž pod stůl
• Montáž pod stůl s horní plochou orientovanou směrem dolů

S5E25A je koncipován jako kompaktní desktopový switch. Na rozdíl od větších 24- a 48portových modelů řady 1840 není tento 8portový model určen pro standardní 19" rackovou montáž.

Provozní prostředí

Bezpečnostní a EMC standardy

Zařízení splňuje bezpečnostní požadavky příslušných norem včetně EN/IEC 62368-1, UL 62368-1 a CAN/CSA C22.2 No. 62368-1.

V oblasti elektromagnetických emisí HPE uvádí mimo jiné EN 55032 / CISPR 32 Class A, FCC CFR 47 Part 15:2018 Class A, ICES-003 Class A, VCCI-32 Class A, CNS 13438 Class A, KS C 9832 Class A a AS/NZS CISPR 32 Class A.

Pro elektromagnetickou odolnost jsou uváděny mimo jiné normy BS/EN 55035, CISPR 35, KS C 9835 a IEC 61000-4-x pro ESD, radiované rušení, EFT/Burst, Surge, vedené rušení, magnetické pole a napěťové poklesy/přerušení.

Záruka a podpora

HPE poskytuje pro Instant On 1840 Limited Lifetime Support. Součástí podpory je podle QuickSpecs telefonická podpora 24×7 po dobu prvních 90 dnů, chat podpora po dobu záruky a komunitní podpora po celou dobu životnosti produktu.

HPE zároveň uvádí, že funkce Instant On jsou součástí hardwaru a nejsou účtovány pravidelné licenční ani předplatné poplatky.

Objednací informace

Typické použití

• Malé firemní sítě
• Domácí kanceláře a SOHO
• Pobočky a malé provozovny
• IP telefony, počítače, tiskárny a síťová zařízení
• Připojení Instant On access pointů přes klasické Ethernet připojení
• Rozšíření sítě v místě bez dostupné elektrické zásuvky
• Instalace pod stůl nebo na stěnu
• Akusticky citlivé kancelářské prostory
• Segmentované sítě s VLAN
• Sítě vyžadující jednoduchý cloudový management

Klíčové technické parametry – přehled
