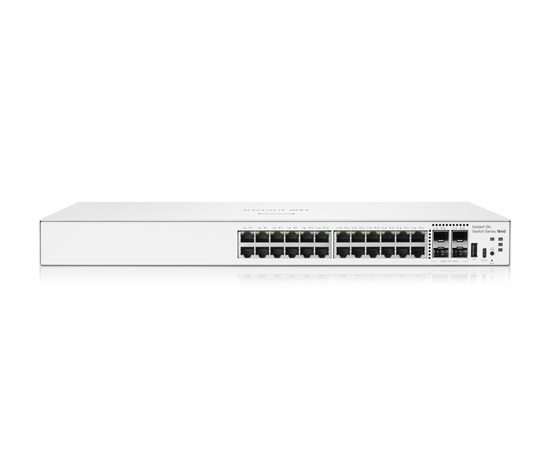

HPE Networking Instant On Switch 24p Gigabit 4p SFP 1840

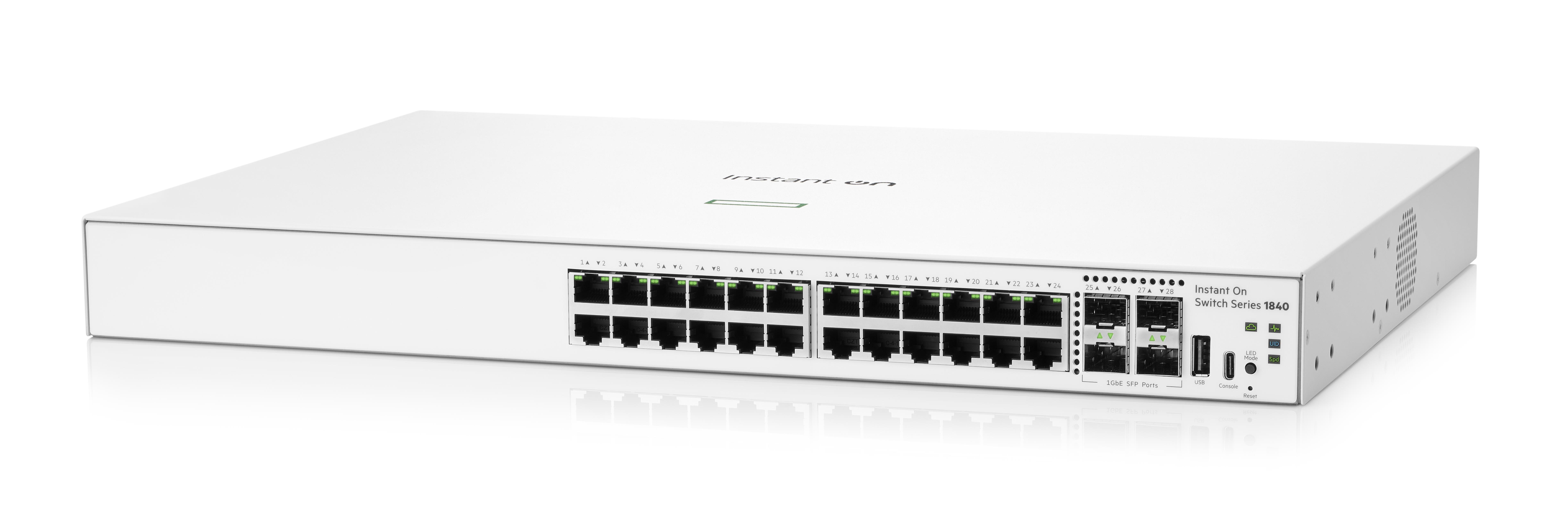

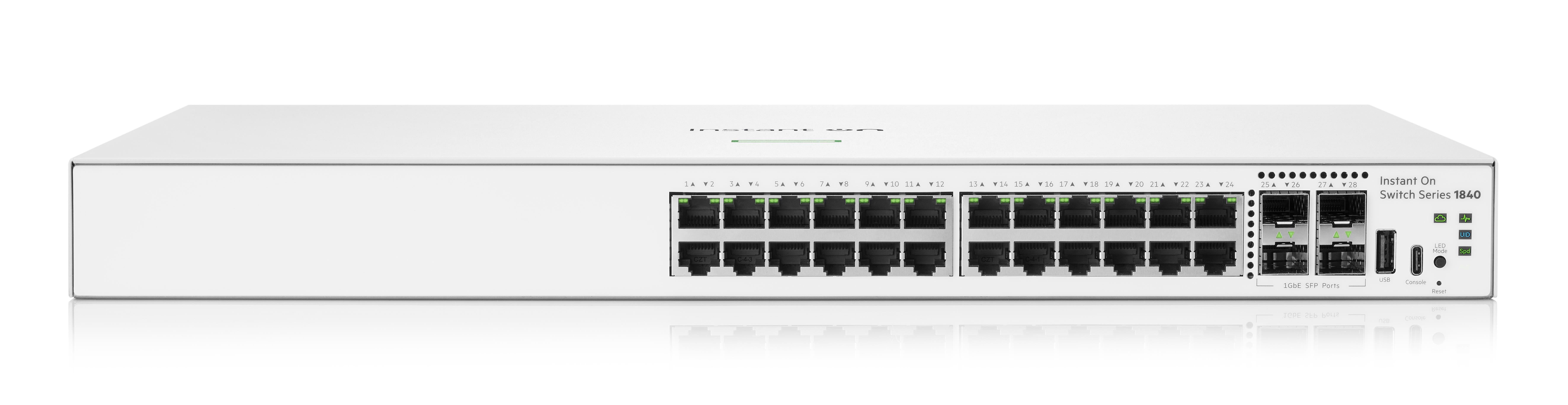

HPE Networking Instant On Switch 1840 S5E28A – 24portový Gigabit switch se 4× SFP 1GbE

HPE Networking Instant On Switch 1840 S5E28A je 24portový smart-managed Gigabit Ethernet switch určený pro malé a středně velké podnikové sítě, kanceláře, školy, pobočky a další infrastrukturu, kde je požadována spolehlivá Gigabit Ethernet konektivita, jednoduchá správa a možnost optických uplinků.

Model S5E28A nabízí 24× RJ-45 10/100/1000BASE-T a současně 4× SFP 1GbE porty. Optické porty jsou navíc k 24 měděným portům, takže switch poskytuje celkem 28 fyzických síťových portů. Zařízení je určeno pro Layer 2 switching a nabízí pokročilé funkce jako VLAN, STP/RSTP, LACP, IGMP Snooping, QoS, LLDP, port mirroring, ACL, DHCP/SNTP, monitoring a bezpečnostní mechanismy včetně TPM 2.0.

S5E28A je ne-PoE varianta. Neposkytuje napájení připojených zařízení prostřednictvím Ethernetu a nemá PoE budget. Pro připojení access pointů, IP telefonů nebo kamer s požadavkem na PoE je proto nutné použít odpovídající PoE model řady Instant On 1840.

Hlavní přednosti

• 24× Gigabit Ethernet RJ-45
• 4× SFP 1GbE pro optické uplinky
• SFP porty jsou navíc k 24× RJ-45 portům
• Automatická detekce rychlosti 10/100/1000 Mb/s
• Switching capacity 56 Gb/s
• Propustnost 41,66 Mpps při 64B paketech
• 16 000 MAC adres
• Až 64 VLAN
• Až 1 000 IGMP skupin
• Až 2048 ACE
• Podpora 16 LAG skupin
• Až 4 členové v jednom LAG
• Jumbo Frames až 9216 B
• IEEE 802.1D STP a IEEE 802.1w RSTP
• LACP / Link Aggregation
• IGMP v1/v2 Snooping
• LLDP a LLDP-MED
• VLAN a management VLAN
• Port Mirroring
• Auto Recovery
• TPM 2.0
• Global Storm Control
• Automatická ochrana proti DoS
• ACL pro filtrování síťového provozu
• QoS s prioritizací podle DSCP a IEEE 802.1p
• 4 hardwarové fronty QoS
• Správa přes Instant On Cloud Portal, mobilní aplikaci nebo Web GUI
• SNMP Manager
• Telnet / SSH
• HTTPS zabezpečená lokální správa
• SCP a TFTP
• Dual Image Support
• Cable Diagnostic Tool
• SNTP
• DHCP Client Mode
• 1× pevný ventilátor

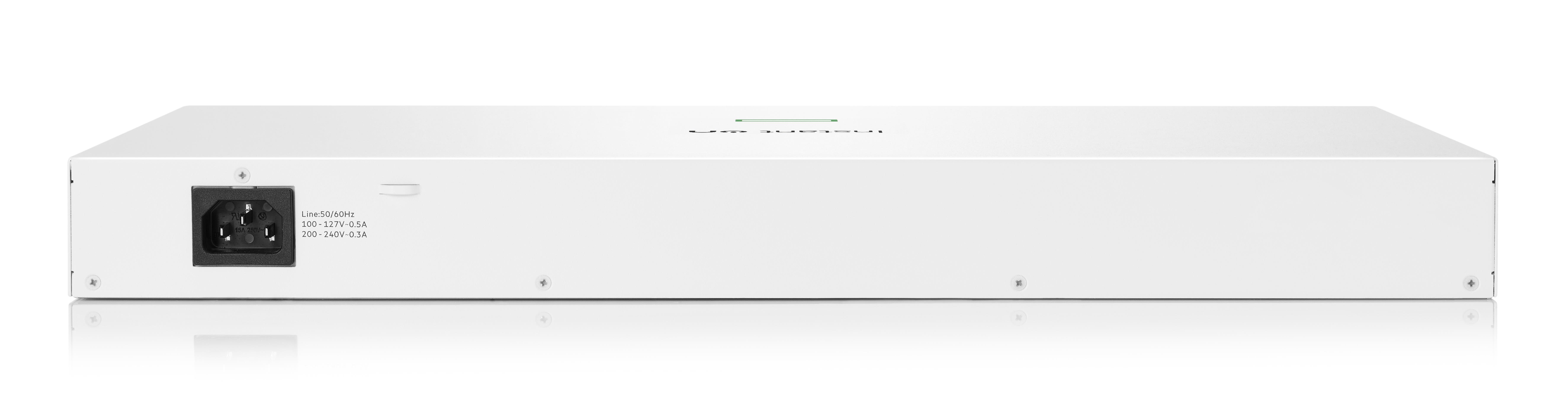

• Interní napájecí zdroj
• Montáž do standardního 19" racku

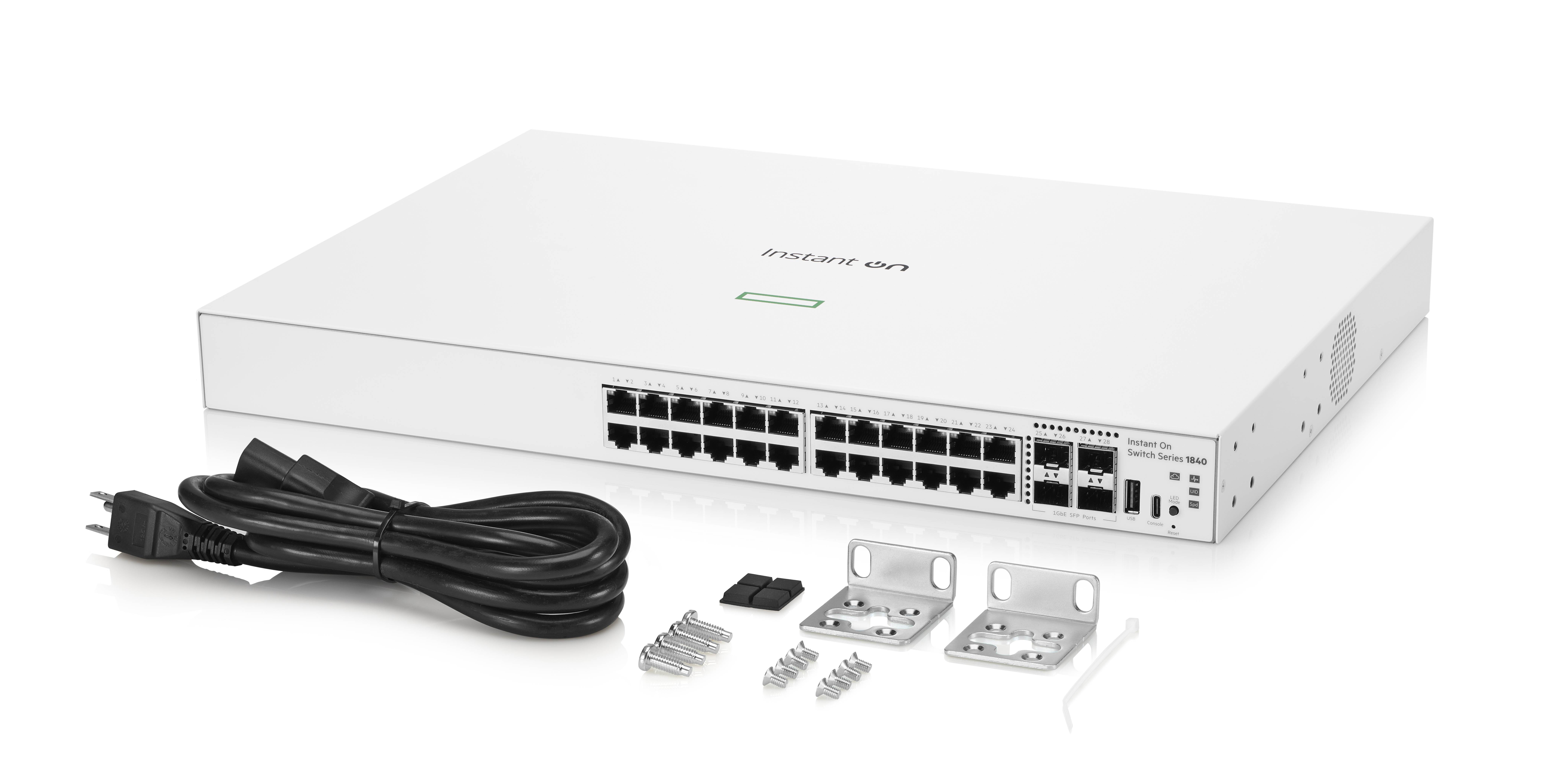

• 2-post rack kit je součástí
• Limited Lifetime Warranty / Support
• Bez pravidelných licenčních a předplatných poplatků

Porty a konektivita

RJ-45 porty podporují IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX a IEEE 802.3ab 1000BASE-T. Při 10BASE-T a 100BASE-TX je podporován half i full duplex, zatímco 1000BASE-T pracuje ve full duplex režimu. Čtyři SFP porty jsou 1GbE a jsou umístěny na portech 25–28.

Výkon a kapacita

Switching capacity 56 Gb/s odpovídá plné přepínací kapacitě zařízení pro jeho 24portovou Gigabitovou konfiguraci a čtyři 1GbE SFP uplinky. Maximální forwarding výkon podle HPE činí 41,66 milionu paketů za sekundu při velikosti paketu 64 B.

Latence

Procesor, paměť a interní hardware

VLAN a Layer 2 switching

• IEEE 802.1Q VLAN
• Až 64 VLAN
• Management VLAN ID
• VLAN segmentace sítě
• IEEE 802.1D Spanning Tree Protocol (STP)
• IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
• BPDU Filtering
• Loop Protection
• IGMP v1/v2 Snooping
• LLDP
• LLDP-MED
• Port Mirroring
• Flow Control
• Auto Recovery

VLAN umožňuje rozdělit fyzickou síť na logické segmenty a oddělit například zaměstnaneckou, guest, VoIP nebo management komunikaci. IGMP Snooping optimalizuje distribuci IPv4 multicast provozu tím, že multicast neposílá na porty, které o daný provoz nemají zájem.

Link Aggregation / LACP

Link Aggregation umožňuje sdružit více fyzických portů do jednoho logického spojení. S5E28A podporuje až 16 LAG skupin a maximálně čtyři porty v jedné skupině.

Quality of Service (QoS)

• Class of Service (CoS)
• IEEE 802.1p prioritizace
• DSCP klasifikace
• Prioritizace časově citlivého provozu
• Prioritizace VoIP a video provozu
• Mapování provozu do 4 hardwarových front

Bezpečnost

• TPM 2.0 (Trusted Platform Module)
• Hardwarové generování a ukládání kryptografických klíčů
• Bezpečné spojení s Instant On Cloud Portal
• Automatic Denial-of-Service Protection
• Global Storm Control
• Filtrování provozu podle MAC/IP
• Port Security
• Loop Protection
• BPDU Guard
• Link Flap Prevention
• ACL

TPM 2.0 poskytuje hardwarově založený mechanismus pro bezpečné generování a ukládání kryptografických klíčů používaných pro zabezpečené spojení s Instant On Cloud Portal.

ACL – Access Control Lists

ACL lze využít pro řízení přístupu a filtrování síťového provozu na základě MAC a IP adres. U modelu S5E28A je podle QuickSpecs podporováno 50 IPv4/MAC ACL pravidel na ingressu; egress ACL nejsou podporovány.

Správa sítě

HPE Networking Instant On 1840 je navržen jako smart-managed switch s možností cloudové i lokální správy. Správa může probíhat prostřednictvím webového cloudového portálu, mobilní aplikace nebo lokálního Web GUI.

• HPE Networking Instant On Cloud Portal
• HPE Networking Instant On Mobile App
• Lokální Web Browser / Web GUI
• SNMP Manager
• Telnet
• SSH
• HTTPS
• SNTP
• DHCP Client Mode
• Management VLAN
• Locator LED
• Per-port LED indikace

Cloudová správa Instant On

• Vzdálená správa prostřednictvím cloudového portálu
• Správa prostřednictvím mobilní aplikace
• Multi-site management
• Topologický přehled zařízení
• Monitoring stavu zařízení
• Konfigurace sítě na dálku
• Aktualizace firmwaru z cloudu
• Možnost naplánovat firmware update
• Záloha a obnova konfigurace
• Více administrátorských účtů
• 2FA / dvoufaktorová autentizace pro cloudovou správu

Lokální Web GUI

• Quick Start Wizard
• Konfigurace IP adresy
• Konfigurace VLAN
• Konfigurace QoS
• Konfigurace ACL
• Port Mirroring
• Event Logs
• Session Logging
• Remote Syslog
• IPv4 Ping
• Cable Diagnostic Tool
• Support File
• SNMP
• HTTPS
• SCP
• TFTP
• Dual Image Support

Cable Diagnostic Tool umožňuje diagnostikovat problémy na měděném vedení, například přerušení nebo zkrat, a poskytuje také informaci o vzdálenosti k poruše a celkové délce kabelu.

DHCP a síťová konfigurace

Switch podporuje DHCP Client Mode, takže jej lze po připojení k síti automaticky nakonfigurovat prostřednictvím DHCP. Pokud DHCP server není dostupný, zařízení použije fallback adresu: 192.168.1.1.

Monitoring a diagnostika

• Event Logs
• Session Logging
• Remote Syslog
• IPv4 Ping
• Cable Diagnostic Tool
• Support File
• MAC Address Table
• Locator LED
• Per-port stavové LED
• SNMP management

Firmware

• Cloudové upozornění na dostupnost nového firmwaru
• Aktualizace prostřednictvím Instant On Cloud Portal
• Aktualizace prostřednictvím mobilní aplikace
• Možnost naplánování aktualizace
• Dual Image Support
• Primární a sekundární image firmwaru
• Záloha konfigurace
• Obnova konfigurace

Jumbo Frames

S5E28A podporuje velikost Ethernetového rámce až 9216 bajtů. Jumbo Frames mohou být přínosem zejména při přenosu velkých datových bloků mezi servery, pracovními stanicemi a úložišti.

Fyzické provedení

Rozměry a hmotnost jsou hodnoty uvedené HPE přímo pro model S5E28A. Rozměry odpovídají kompaktnímu 1U provedení určenému pro instalaci do standardního 19" racku.

Montáž

• Montáž do standardního 19" EIA racku
• 2-post rack kit je součástí
• Stolní instalace
• Racková instalace pomocí dodávaných držáků
• Nástěnná instalace
• Montáž pod stůl

Chlazení a akustika

Akustické měření je podle QuickSpecs prováděno v semi-anechoické komoře při 23 °C. Hodnoty jsou deklarovány podle ECMA-109:2010 a měřeny podle ISO 7779.

Elektrické parametry

Spotřeba elektrické energie

Protože S5E28A je ne-PoE model, nemá režim spotřeby odpovídající 100% traffic + 100% PoE. Hodnoty spotřeby uvedené HPE pro S5E28A jsou 4,8 W / 5,0 W v idle a 19,8 W / 19,9 W při 100% traffic.

Tepelný výkon

Provozní prostředí

Spolehlivost

Energetická efektivita

• IEEE 802.3az Energy Efficient Ethernet (EEE)
• Úspora energie při nízké aktivitě datového provozu
• Auto-port shutdown
• Automatické vypnutí neaktivních portů
• Automatické obnovení portu po detekci linku

Automatické funkce a snadné nasazení

• Plug-and-play nasazení
• DHCP Client Mode
• Auto MDI/MDI-X
• Auto-negotiation
• Automatická detekce rychlosti
• Quick Start Wizard
• Locator LED
• Automatická konfigurace zařízení v prostředí Instant On

Standardy a protokoly

• IEEE 802.3 – 10BASE-T
• IEEE 802.3u – 100BASE-TX
• IEEE 802.3ab – 1000BASE-T
• IEEE 802.1D – Spanning Tree Protocol
• IEEE 802.1w – Rapid Spanning Tree Protocol
• IEEE 802.1Q – VLAN
• IEEE 802.1p – Priority / QoS
• IEEE 802.3ad – Link Aggregation / LACP
• IEEE 802.3az – Energy Efficient Ethernet
• IEEE 802.3x – Flow Control
• IEEE 802.1AB – LLDP

Vybrané podporované RFC

• RFC 1027 – ARP / Transparent Subnet Gateways
• RFC 1042 – IP datagramy přes IEEE 802 sítě
• RFC 1071 – Internet Checksum
• RFC 1123 – Requirements for Internet Hosts
• RFC 1141 – Incremental Updating of Internet Checksum
• RFC 1155 – Structure and Identification of Management Information
• RFC 1157 – SNMP
• RFC 1213 – MIB-II
• RFC 1215 – SNMP Traps
• RFC 1286 – Bridge MIB
• RFC 1350 – TFTP
• RFC 1442 – SMI for SNMPv2
• RFC 1493 – Definitions of Managed Objects for Bridges
• RFC 1533 – DHCP Options
• RFC 1542 – BOOTP
• RFC 1573 – Interfaces Group MIB
• RFC 1624 – Internet Checksum
• RFC 1643 – Ethernet-like Interface Types
• RFC 1757 – RMON
• RFC 1907 – SNMPv2 MIB
• RFC 2011 – SNMPv2 MIB for IP
• RFC 2012 – SNMPv2 MIB for TCP
• RFC 2013 – SNMPv2 MIB for UDP
• RFC 2021 – RMON2
• RFC 2030 – SNTP
• RFC 2131 – DHCP Client
• RFC 2236 – IGMPv2
• RFC 2460 – IPv6
• RFC 2464 – IPv6 over Ethernet
• RFC 2474 – Differentiated Services / DSCP
• RFC 2576 – SNMP Framework Coexistence
• RFC 2616 – HTTP/1.1
• RFC 2618 – RADIUS Authentication Client MIB
• RFC 2620 – RADIUS Accounting Client MIB
• RFC 2665 – Ethernet-like Interface MIB
• RFC 2674 – Bridge MIB / Traffic Classes / Multicast
• RFC 2737 – Entity MIB
• RFC 2819 – RMON
• RFC 2827 – Network Ingress Filtering / IP Spoofing protection

Bezpečnostní a EMC shoda

HPE uvádí shodu mimo jiné s bezpečnostními normami EN/IEC 62368-1, UL 62368-1, CAN/CSA C22.2 No. 62368-1 a pro optická rozhraní EN/IEC 60825-1:2014 Class 1.

V oblasti elektromagnetických emisí jsou uvedeny mimo jiné EN 55032:2015/CISPR 32 Class A, FCC CFR 47 Part 15:2018 Class A, ICES-003 Class A, VCCI-32 Class A, CNS 13438 Class A, KS C 9832 Class A a AS/NZS CISPR 32 Class A.

Podpora a záruka

HPE Networking Instant On poskytuje pro řadu 1840 Limited Lifetime Support. Součástí je podle QuickSpecs telefonická podpora 24×7 během prvních 90 dnů, chat podpora po celou dobu záruky a komunitní podpora po dobu životnosti produktu.

HPE zároveň uvádí, že funkce Instant On jsou zahrnuty v ceně hardwaru a nejsou vyžadovány pravidelné licenční ani předplatné poplatky.

Objednací informace

Kompatibilní optická konektivita

Čtyři SFP sloty S5E28A jsou určeny pro 1GbE SFP transceivery. Lze je použít pro optické uplinky a propojení na větší vzdálenosti, kde není vhodné měděné vedení.

Konkrétní kompatibilní transceivery je vhodné vybírat podle požadovaného typu vlákna, dosahu, konektoru a použitého optického standardu. S5E28A není vybaven SFP+ 10GbE sloty – jeho čtyři uplinkové sloty jsou 1GbE SFP.

Ideální použití

• malé a střední podnikové sítě
• kancelářské sítě
• školy a vzdělávací instituce
• hotelové a restaurační sítě
• pobočky firem
• malé serverovny
• síťové rozvaděče
• síťové segmenty s požadavkem na VLAN
• propojení pomocí optických 1GbE uplinků
• datové sítě bez potřeby PoE
• sítě vyžadující cloudovou správu bez samostatného kontroleru

Technické shrnutí HPE S5E28A
