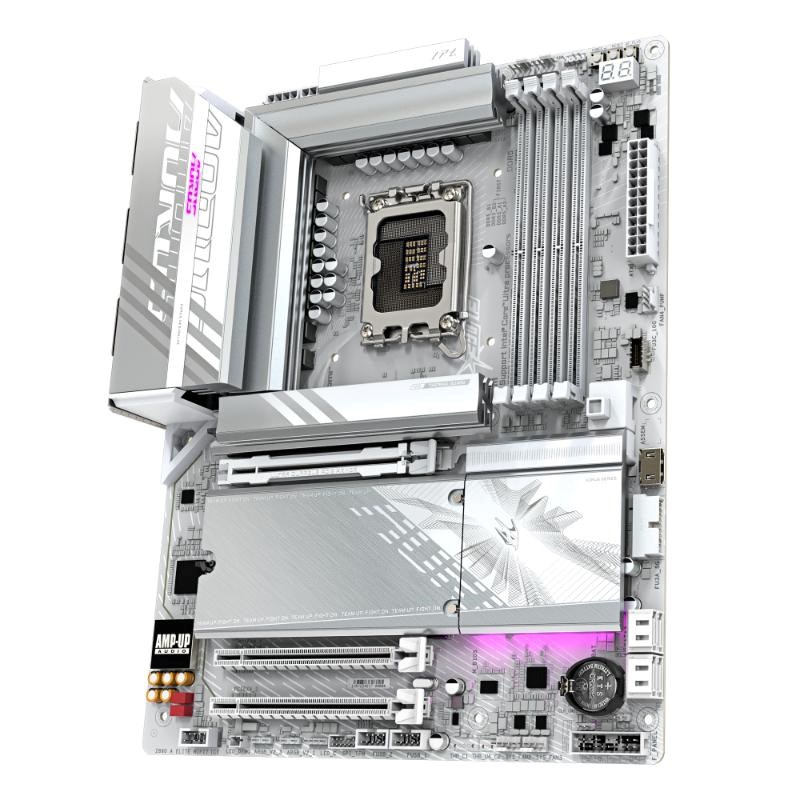

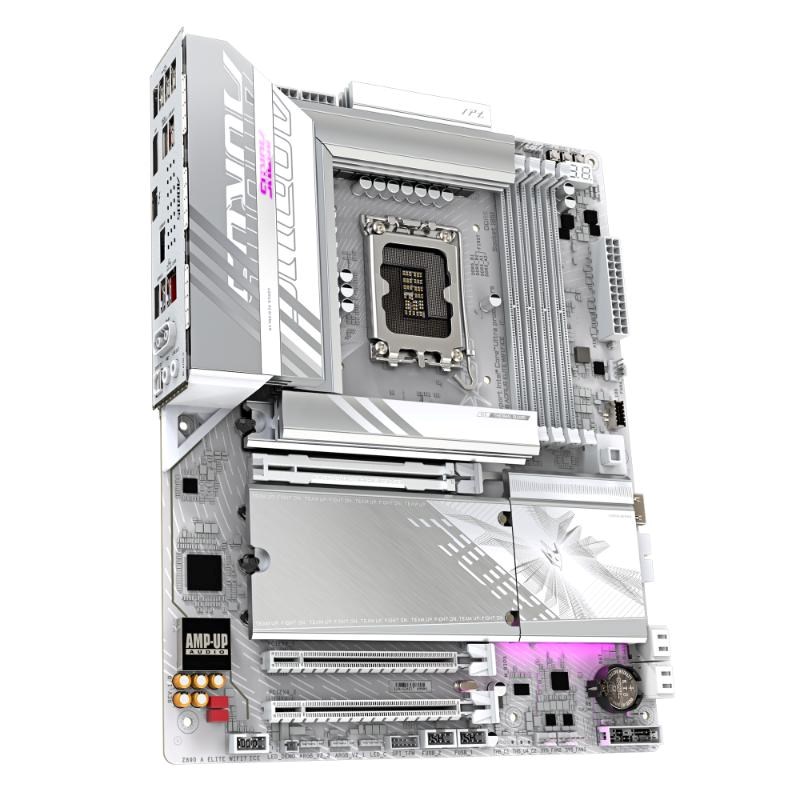

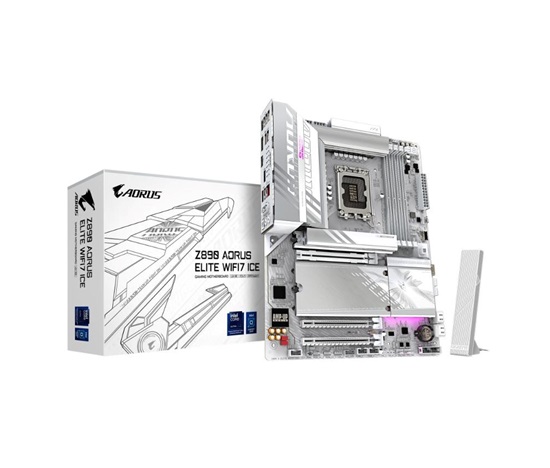

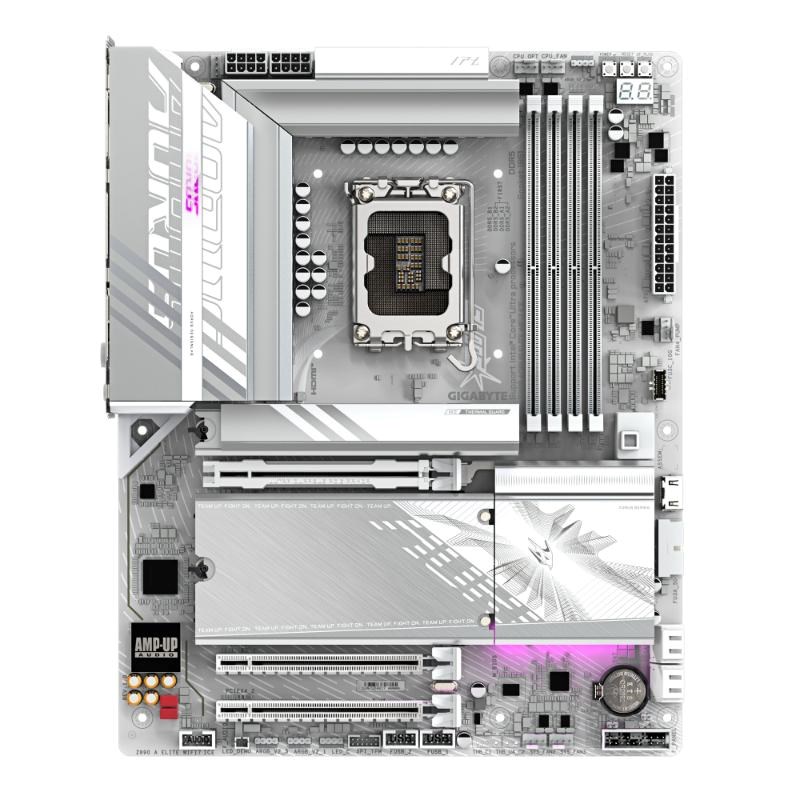

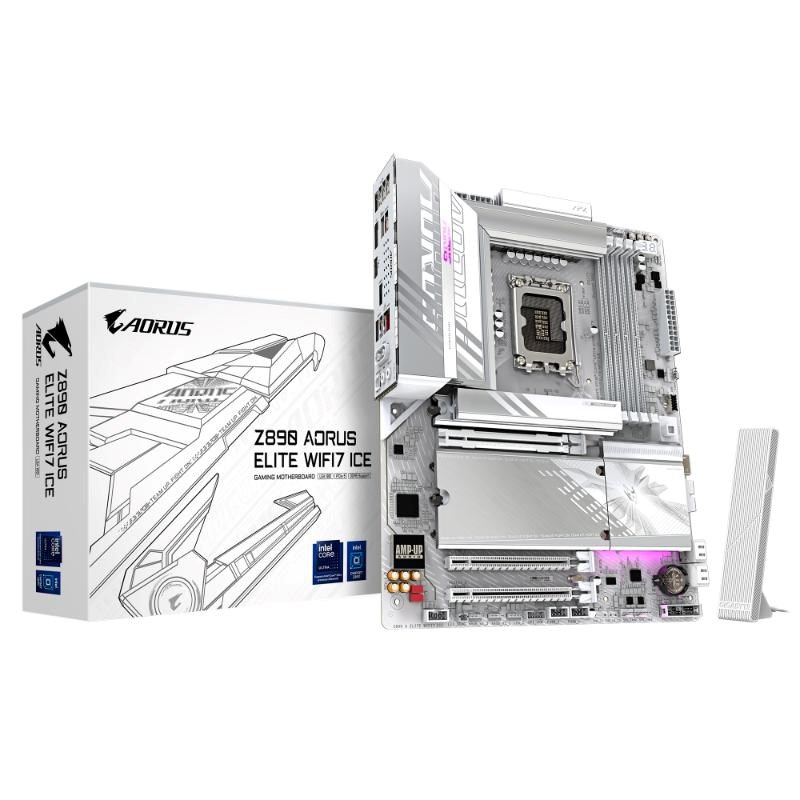

GIGABYTE MB Sc LGA1851 Z890 A ELITE WF7 ICE, Intel Z890, 4xDDR5, 1xDP, 1xHDMI, 1xThunderbolt, WiFi

CPU

Socke LGA1851: Obsługa procesorów Intel® Core™ Ultra
Cache L3 różni się w zależności od CPU
* Proszę odwołać się do "Lista obsługi CPU" po więcej informacji.

Chipset

Intel® Z890 Express Chipset

Pamięć

Obsługa DDR5 9200(O.C) / 9066(O.C) / 8933(O.C) / 8800(O.C) / 8600(O.C) / 8400(O.C) / 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 6200 / 6000 / 5800 / 5600MT/s moduły pamięciowe.
4 x DDR5 DIMM slotów obsługujących do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci w trybie dual channel
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 modułów pamięci (pracuje w trybie nie-ECC)
Obsługa nie-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 modułów pamięci
Obsługa Extreme Memory Profile (XMP) modułów pamięci
Obsługa modułów CUDIMM
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość danych, i liczbę modułów DRAM, proszę odwołać się do "Lista obsługi pamięci" po więcej informacji.)

Grafika na pokładzie

Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
- 1 x port Intel® Thunderbolt™ 4 (USB4® USB Type-C®), obsługa DisplayPort i Thunderbolt™ video wyjść
Po zainstalowaniu monitora Thunderbolt™ maksymalna rozdzielczość obsługiwana to 5120x2880@60 Hz z 24 bpp (pojedynczy wyjście wideo).
Po zainstalowaniu monitora USB4® USB Type-C® maksymalna rozdzielczość obsługiwana to 3840x2160@240 Hz (pojedynczy wyjście wideo).
* Ze względu na ograniczone zasoby I/O architektury PC, liczba obsługiwanych urządzeń Thunderbolt™ zależy od liczby instalowanych urządzeń PCI Express. (Więcej informacji w rozdziale 2-6, "Złącza na panelu tylnym")
* Obsługa DisplayPort 2.1 i HDCP 2.3
- 1 x port HDMI z przodu, obsługa rozdzielczości do 1920x1080@30 Hz
* Obsługa HDMI 1.4
- 1 x DisplayPort, obsługa rozdzielczości do 4096x2304@60 Hz
* Obsługa DisplayPort 2.1 i HDCP 2.3Obsługa do trzech monitorów jednocześnie

Audio

Realtek® ALC1220 CODEC
* Gniazdo wyjścia na panelu tylnym obsługuje DSD audio.
Audio w wysokiej rozdzielczości
2/4/5.1/7.1 kanałów
* Funkcję gniazda audio można zmieniać za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, należy uzyskać dostęp do ustawień audio w oprogramowaniu.
Obsługa S/PDIF Out

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- 802.11a, b, g, n, ac, ax, be, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.4
- Obsługa standardu bezprzewodowego 11be 160MHz
Realtek® Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- 802.11a, b, g, n, ac, ax, be, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.4
- Obsługa standardu bezprzewodowego 11be 160MHz
(Rzeczywista szybkość danych może się różnić w zależności od środowiska i sprzętu.)
* Funkcje Wi-Fi 7 wymagają Windows 11 SV3 do prawidłowego działania. (Brak sterownika obsługi dla Windows 10.)
** Kanały Wi-Fi 7 w paśmie 6 GHz dostępne są w zależności od przepisów poszczególnych krajów.

Sloty rozszerzeń

CPU:
- 1 x slot PCI Express x16, obsługa PCIe 5.0 i działanie na x16 (PCIEX16)
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub dysk NVMe SSD. Przy instalacji tylko jednej karty graficznej, musi być ona zainstalowana w slocie PCIEX16.
Sekcja chipsetu:
- 2 x sloty PCI Express x16, obsługa PCIe 4.0 i działanie na x4 (PCIEX4_1, PCIEX4_2)

Interfejs przechowywania danych

CPU:
- 1 x złącze M.2 (Socket 3, M key, obsługa PCIe 5.0 x4/x2 SSD typu 25110/22110/2580/2280) (M2A_CPU)
- 1 x złącze M.2 (Socket 3, M key, obsługa PCIe 4.0 x4/x2 SSD typu 22110/2280) (M2B_CPU)
Sekcja chipsetu:
- 1 x złącze M.2 (Socket 3, M key, obsługa PCIe 4.0 x4/x2 SSD typu 25110/22110/2580/2280) (M2Q_SB)
- 1 x złącze M.2 (Socket 3, M key, obsługa SATA i PCIe 4.0 x4 SSD typu 22110/2280) (M2M_SB)
- 4 x złącza SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla dysków NVMe SSD
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci SATA

USB

CPU:
- 1 x port Intel® Thunderbolt™ 4 (USB Type-C®) na panelu tylnym
* Obsługa do 40Gbps z urządzeniami Thunderbolt
* Obsługa do 20Gbps z urządzeniami USB4
* Obsługa do 10Gbps z urządzeniami USB 3.2
Sekcja chipsetu:
- 1 x port USB Type-C® obsługujący USB 3.2 Gen 2, dostępny przez wewnętrzny nagłówek USB
- 2 x porty USB 3.2 Gen 2 Type-A (czerwone) na panelu tylnym
- 5 x portów USB 3.2 Gen 1 (3 na panelu tylnym, 2 dostępne przez wewnętrzny nagłówek USB)
Sekcja chipsetu + 2 huby USB 2.0:
- 8 x portów USB 2.0/1.1 (4 na panelu tylnym, 4 dostępne przez wewnętrzne nagłówki USB)

Wejścia/wyjścia wewnętrzne

1 x główny złącze zasilania ATX 24-pin
2 x złącza zasilania ATX 12V 8-pin
1 x nagłówek wentylatora CPU
1 x nagłówek pompy chłodzenia wodnego CPU
3 x nagłówki wentylatorów systemowych
1 x nagłówek pompy chłodzenia wodnego/ wentylatora systemowego
3 x adresowalne LED RGB Gen2 nagłówki list
1 x nagłówek LED RGB list
4 x złącza socket M.2 typu 3
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek USB Type-C® z obsługą USB 3.2 Gen 2
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (tylko dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x port HDMI (Uwaga)
1 x przycisk zasilania
1 x przycisk resetowania
1 x przycisk Q-Flash Plus
1 x zworka resetowania
1 x zworka wyczyszczenia CMOS
(Uwaga) Obsługa może się różnić w zależności od CPU.

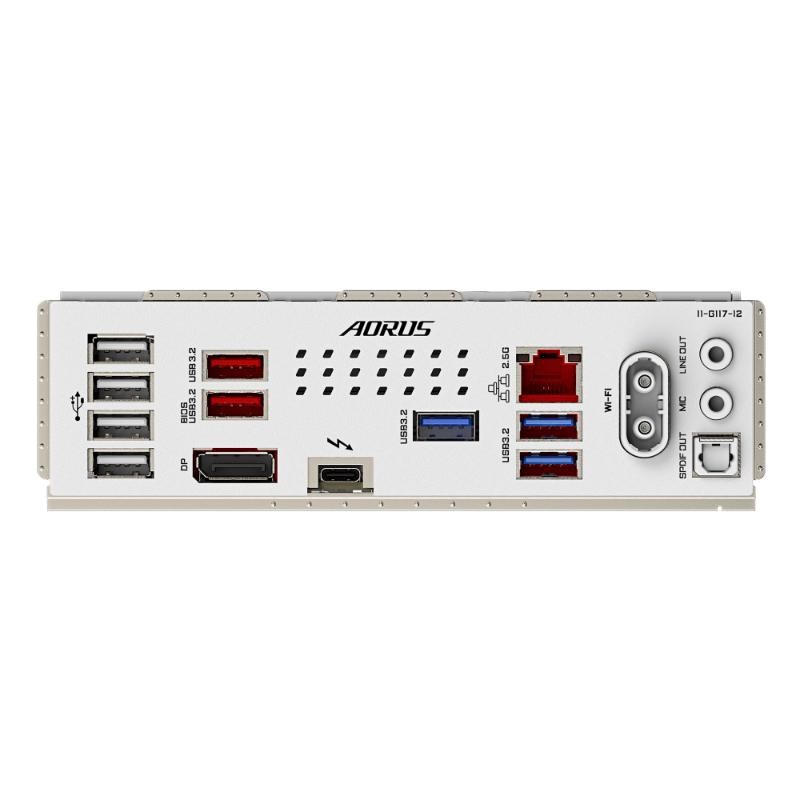

Złącza na panelu tylnym

1 x port Intel® Thunderbolt™ 4 (USB Type-C®)
2 x porty USB 3.2 Gen 2 Type-A (czerwone)
3 x porty USB 3.2 Gen 1
4 x porty USB 2.0/1.1

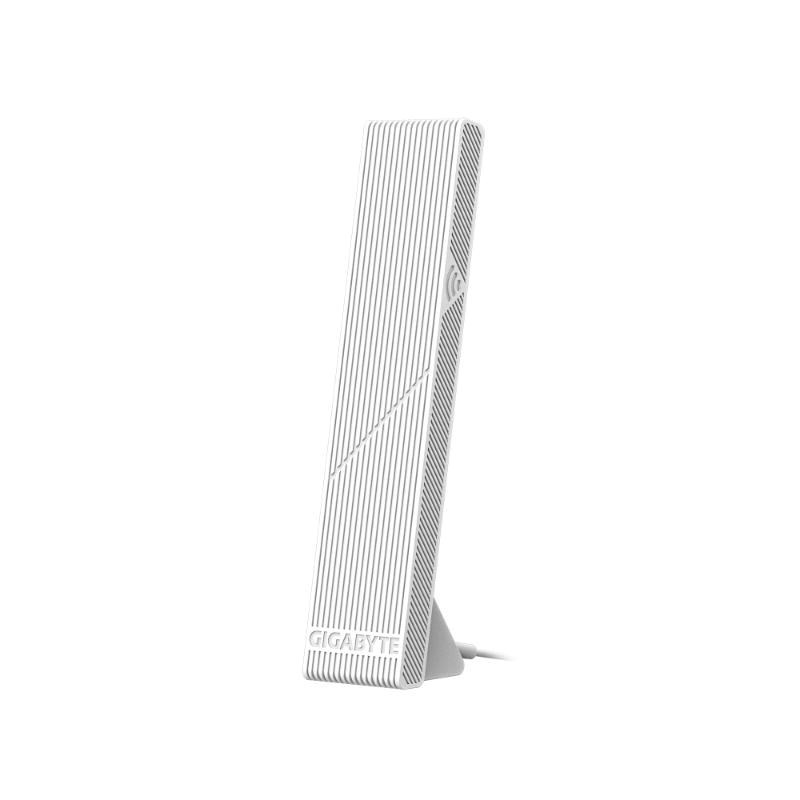

2 x złącza antenowe (2T2R)
1 x DisplayPort (Uwaga)
1 x port RJ-45
1 x optyczne wyjście S/PDIF
2 x gniazda audio
(Uwaga) Obsługa może się różnić w zależności od CPU.

Kontroler I/O

Układ kontrolera I/O iTE®

Monitorowanie H/W

Napiecie
Temperatura
Prędkość wentylatorów
Przepływ chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatorów
* Funkcja regulacji prędkości wentylatora (pompki) zależy od zamontowanego wentylatora (pompki).

BIOS

1 x 256 Mbit pamięci flash
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Cechy unikalne

Obsługa GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługi każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
Obsługa Q-Flash
Obsługa Q-Flash Plus
Obsługa Smart Backup

Oprogramowanie dołączone

Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania przepustowością LAN

System operacyjny

Obsługa Windows 11 64-bit

Kształt

Kształt ATX; 30.5cm x 24.4cm
