GIGABYTE MB Sc LGA1700 Z790 D AX, Intel Z790, 4xDDR5, 1xDP, 1xHDMI, WI-FI
Format:ATX; Chipset:Intel Z790; Socket:Socket 1700; Motherboard memory module type:DDR5; RAID support:0, 1, 5, 10; PCI express 16x:3
Szczegóły

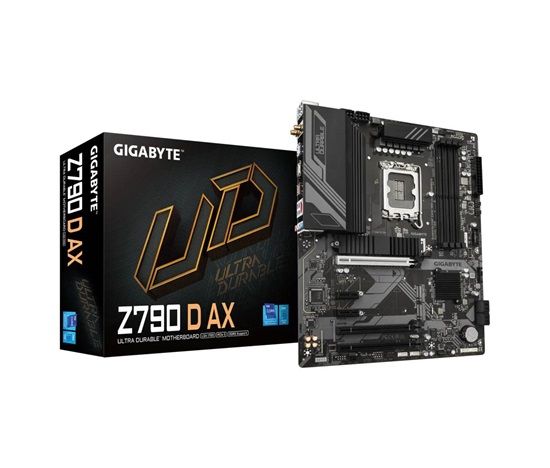

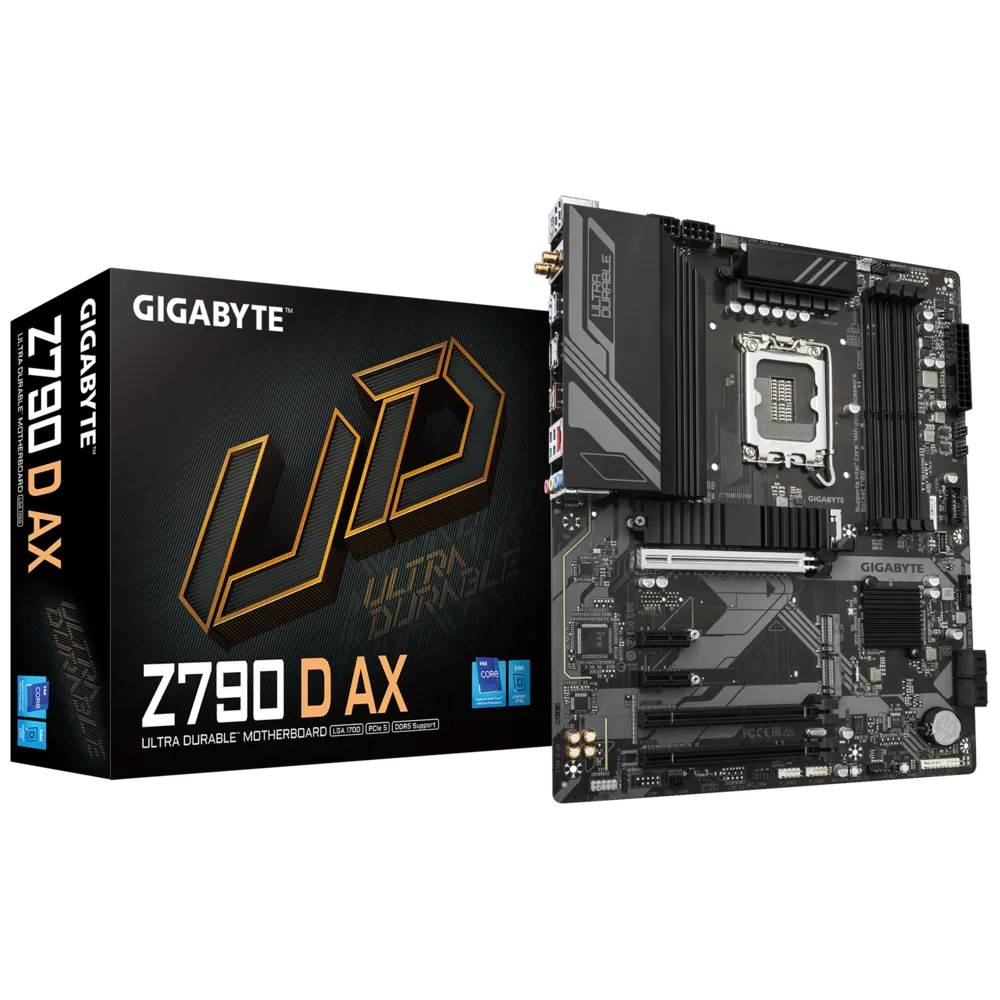

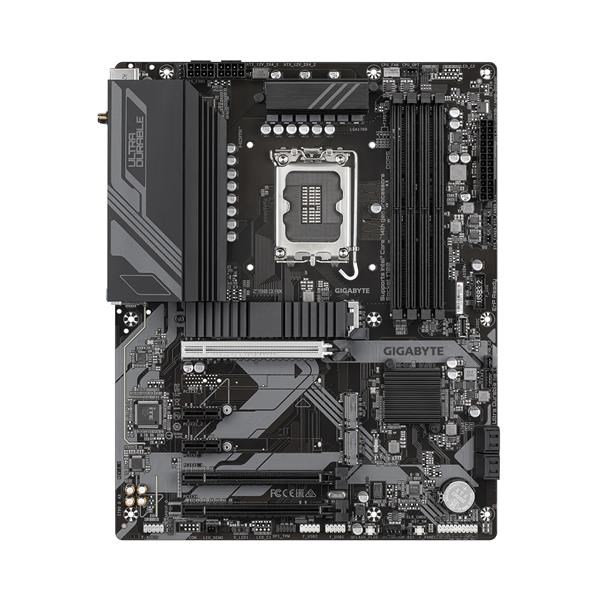

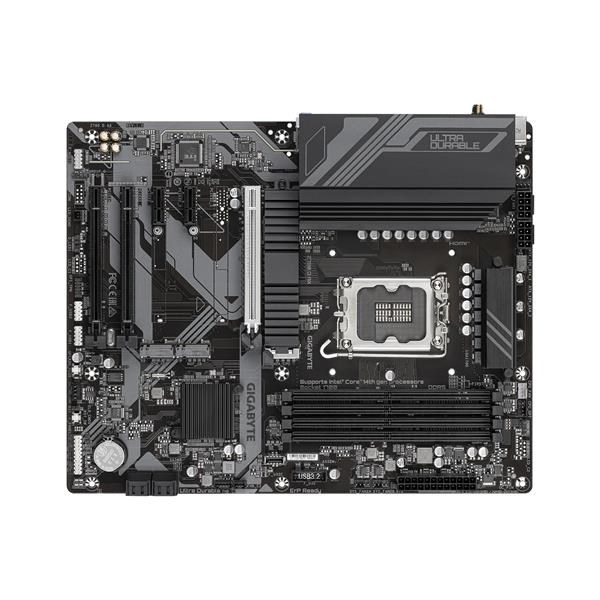

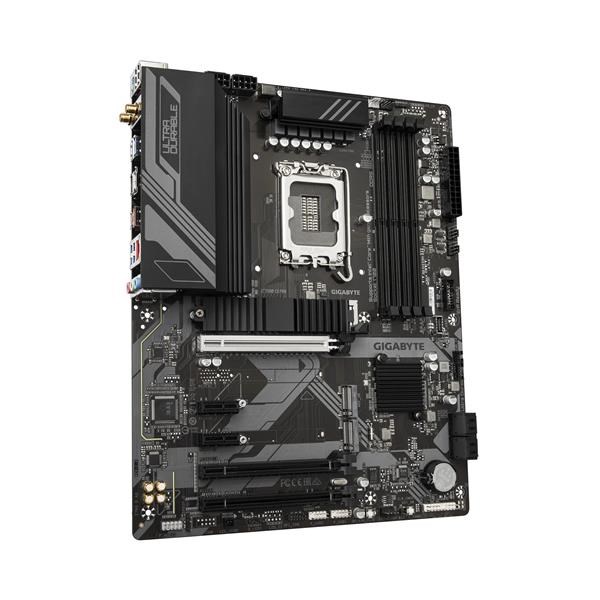

GIGABYTE Z790 D AX
- Obsługa procesorów Intel® Core™ 14. i 13. i 12. generacji
- Niezrównane osiągi: Twin 12*+1+1 cyfrowe rozwiązanie VRM
- Dual Channel DDR5: 4*DIMM obsługuje moduły pamięci XMP 3.0
- Nadchodząca generacja przechowywania: 3* PCIe 4.0 x4 M.2 złącza
- Zaawansowany projekt termiczny & M.2 Thermal Guard: zapewnia stabilność zasilania VRM i wydajność SSD M.2
- EZ-Latch: gniazdo PCIe 4.0x16 z szybkim mechanizmem zwalniania
- Szybkie sieci: LAN 2.5GbE i Wi-Fi 6E 802.11ax
- Rozszerzone połączenia: DP, HDMI, USB-C® 10 Gb/s z tyłu obudowy
- Smart Fan 6: funkcje wielu czujników temperatury, hybrydowe złącza wentylatorów z FAN STOP
- Q-Flash Plus: aktualizacja BIOS bez instalacji CPU, pamięci i karty graficznej

CPU
Gniazdo LGA1700: obsługa procesorów Intel® Core™ 14., 13. i 12. generacji, Pentium® Gold i Celeron®
(Zobacz na stronie GIGABYTE najnowszą listę obsługiwanych procesorów.)
Pamięć podręczna L3 różni się w zależności od CPU
Chipset
Intel® Z790 Express Chipset
Pamięć
Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa DDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.)) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200/ 4800/4400 MT/s moduły pamięci
Procesory Intel® Core™ i5/i3 13. i 12. generacji, Pentium® Gold i Celeron®:
- Obsługa DDR5 4800/4400 MT/s modułów pamięci
4 gniazda DDR5 DIMM obsługujące do 192 GB (48 GB na pojedynczy moduł) pamięci systemowej
Architektura pamięci dwukanałowej
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 modułów pamięci (praca w trybie non-ECC)
Obsługa non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 modułów pamięci
Obsługa Extreme Memory Profile (XMP) modułów pamięci
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość (szybkość) i liczbę modułów DRAM, prosimy o sprawdzenie na stronie GIGABYTE listy obsługiwanej pamięci.)
Grafika onboard
Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
- 1 x port HDMI, obsługa rozdzielczości do 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa portów HDMI 2.1 TMDS zgodnych natywnie.
- 1 x DisplayPort, obsługa rozdzielczości do 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2 i HDCP 2.3
(Specyfikacja graficzna może się różnić w zależności od obsługi CPU.)
AUDIO
Realtek® Audio CODEC
High Definition Audio
kanały 2/4/5.1/7.1
* Funkcję gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować
7.1-kanałowe audio, należy użyć oprogramowania audio.
Obsługa S/PDIF Out
LAN
Realtek® 2.5GbE LAN chip (2,5 Gbps/1 Gbps/100 Mbps)
Moduł komunikacji bezprzewodowej
Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa standardu bezprzewodowego 11ax 160MHz
(Rzeczywista prędkość może się różnić w zależności od środowiska i sprzętu.)
Złącza rozszerzeń
CPU:
- 1 x PCI Express x16, obsługa PCIe 5.0 i działanie na x16 (PCIEX16)
* Gniazdo PCIEX16 może obsługiwać tylko kartę graficzną lub dysk NVMe SSD. Jeśli będzie instalowana tylko jedna karta graficzna, upewnij się, że jest podłączona do gniazda PCIEX16.
Ponieważ chipset:
- 1 x PCI Express x16, obsługa PCIe 4.0 i działanie na x4 (PCIEX4)
- 1 x PCI Express x16, obsługa PCIe 3.0 i działanie na x1 (PCIEX1_4)
- 2 x PCI Express x1, obsługa PCIe 3.0 i działanie na x1 (PCIEX1_2, PCIEX1_3)
Interfejs storage
CPU:
- 1 x M.2 złącze (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 o rozmiarze 22110/2280) (M2A_CPU)
Chipset:
- 1 x M.2 złącza (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 o rozmiarze 2280) (M2P_SB)
- 1 x M.2 złącza (Socket 3, M key, obsługa SSD SATA i PCIe 4.0 x4/x2) (M2M_SB)
- 4 x złącza SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla dysków NVMe SSD
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla dysków SATA
USB
Chipset:
- 1 x port USB Type-C® na panelu tylnym, obsługa USB 3.2 Gen 2
- 1 x port USB Type-C® przez nagłówek USB wewnętrzny z obsługą USB 3.2 Gen 1
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 6 x portów USB 3.2 Gen 1 (4 porty na panelu tylnym, 2 porty dostępne przez układ USB wewnętrzny)
- 2 x porty USB 2.0/1.1 na panelu tylnym
Chipset + USB 2.0 Hub:
- 4 x porty USB 2.0/1.1, dostępne przez nagłówki USB wewnętrzne
Złącza wewnętrzne I/O
1 x główny złącze zasilania ATX 24-pin
2 x złącza zasilania ATX 12V 8-pin
1 x nagłówek wentylatora CPU
1 x nagłówek pompy chłodzenia CPU/wody
3 x nagłówki wentylatorów systemowych
1 x nagłówek pompy chłodzenia systemu/wody
2 x adresowalne nagłówki taśm LED
3 x złącza Socket 3 M.2
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek S/PDIF Out
1 x nagłówek USB Type-C®, obsługa USB 3.2 Gen 1
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
2 x złącza kart rozszerzeń Thunderbolt™
1 x nagłówek Trusted Platform Module (tylko dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x przycisk reset
1 x przycisk Q-Flash Plus
1 x zworek resetowania
1 x zworek wyczyszczenia CMOS

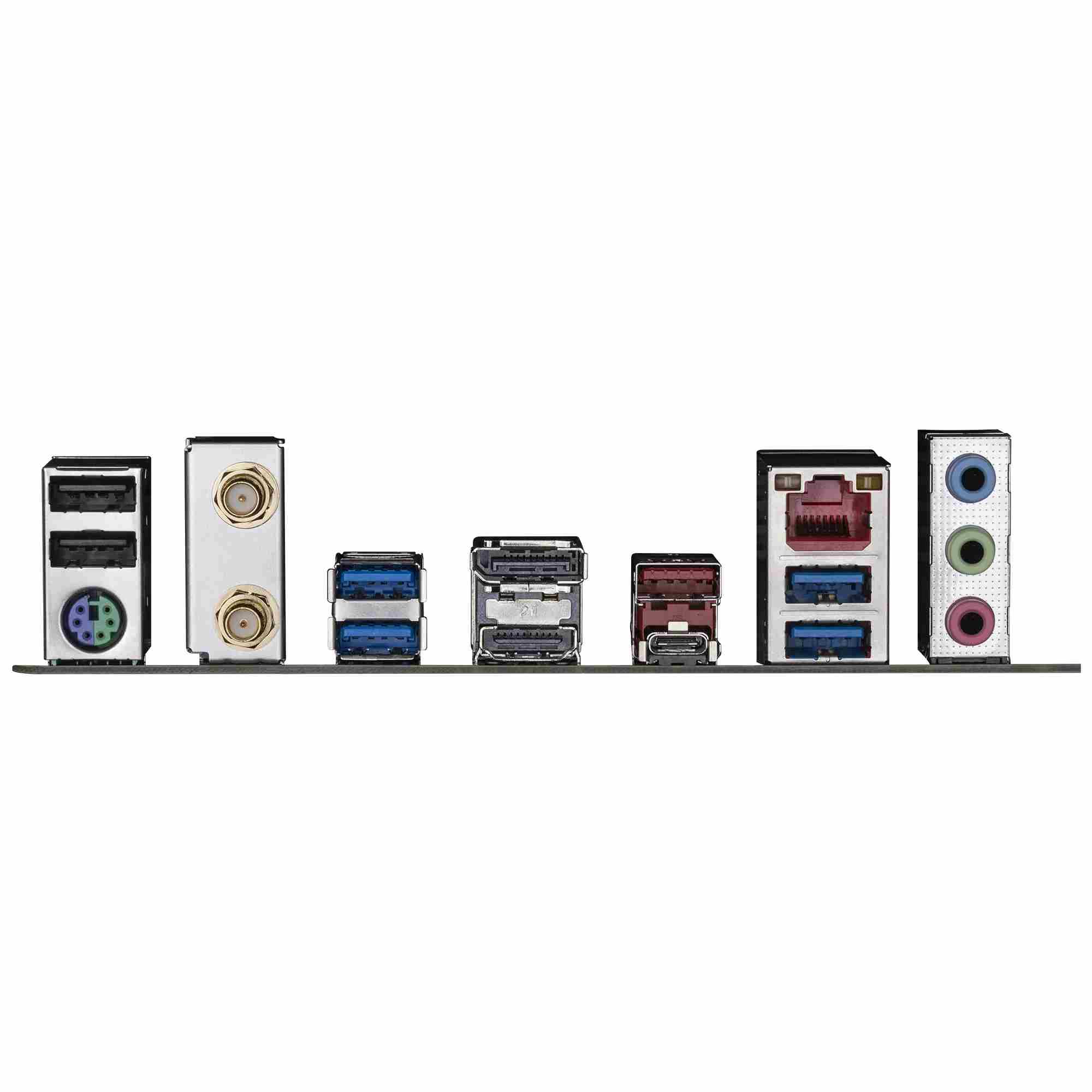

Złącza panelu tylnego
1 x port PS/2 klawiatura/mysz
1 x port USB Type-C®, obsługa USB 3.2 Gen 2
1 x port USB 3.2 Gen 2 Type-A (czerwony)
4 x porty USB 3.2 Gen 1
2 x porty USB 2.0/1.1
2 x złącza antenowe SMA (2T2R)
1 x port HDMI
1 x DisplayPort
1 x port RJ-45
3 x gniazda audio
Kontroler I/O
Chip I/O firmy iTE®
Monitorowanie H/W
Detekcja napięcia
Detekcja temperatury
Detekcja prędkości wentylatorów
Detekcja przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatora
* Funkcja regulacji prędkości wentylatora (pompy) zależy od zainstalowanego modelu wentylatora (pompy).
BIOS
1 x pamięć flash 256 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalne funkcje
Obsługa GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą się także różnić w zależności od specyfikacji płyty głównej.
Obsługa Q-Flash
Obsługa Q-Flash Plus
Obsługa Smart Backup
Oprogramowanie w zestawie
Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania przepustowością LAN
System operacyjny
Obsługa Windows 11 64-bit
Obsługa Windows 10 64-bit
Formfaktor
Formfaktor ATX; 30,5 cm x 24,4 cm
Opis produktu został przetłumaczony przez sztuczną inteligencję i może zawierać nieścisłości.
Specyfikacje techniczne
- Počet paměťových slotů: 4
- Pro procesory: Intel
- Socket: Socket 1700
- Format: ATX
- Chipset: Intel Z790
- Rodzaj pamięci: DDR5
- PCI express 16x: 3
- PCI Express x1: 2
- USB 2: 6
- USB 3: 7
- USB C: 2
- SATA 3: 4
- Wsparcie RAID: 10
- Wsparcie RAID: 0
- Wsparcie RAID: 1
- Wsparcie RAID: 5
- M.2 slot: 3
- 3.5mm Jack: Ano
- LAN: 2.5Gbit/s
- VGA: 0
- DVI: 0
- HDMI: 1
- DisplayPort: 1
- Bezdrátové připojení: WiFi + Bluetooth
- Led Header: Ano
- TPM: Ano
- DisplayPort Type-C: 0
