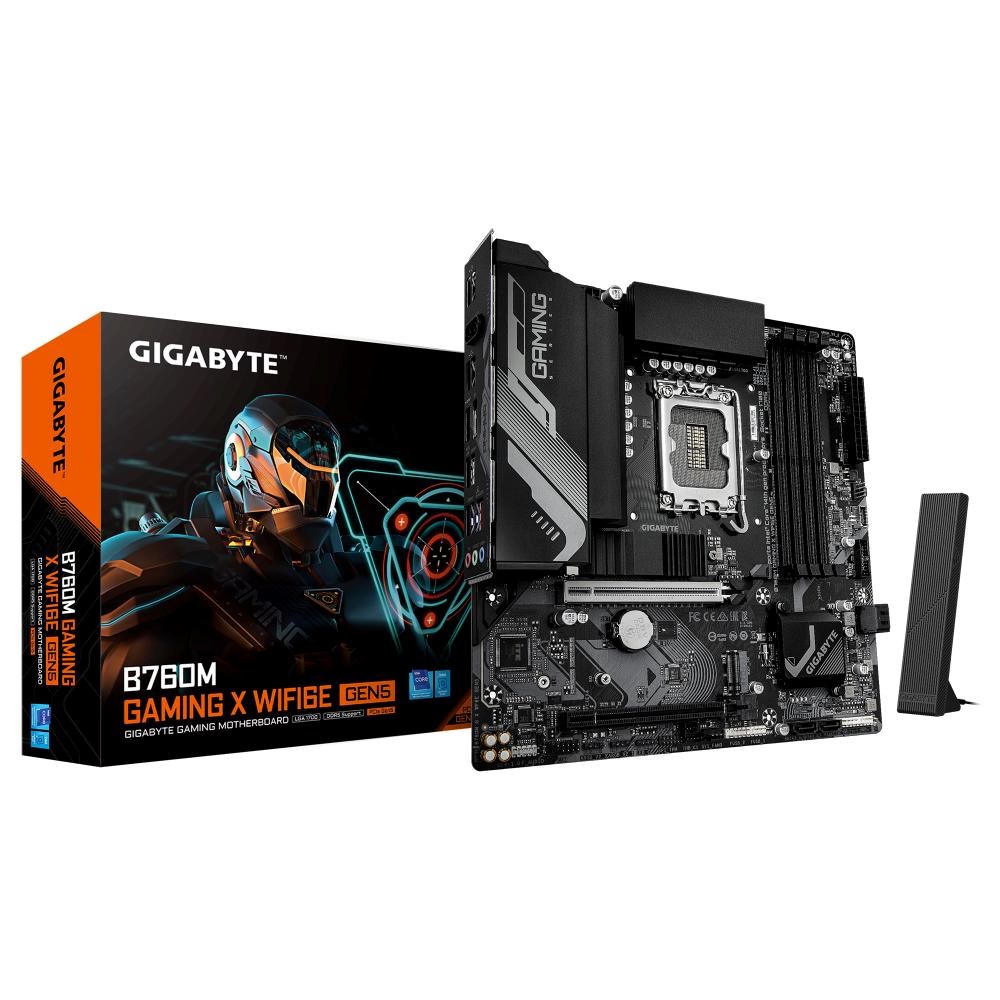

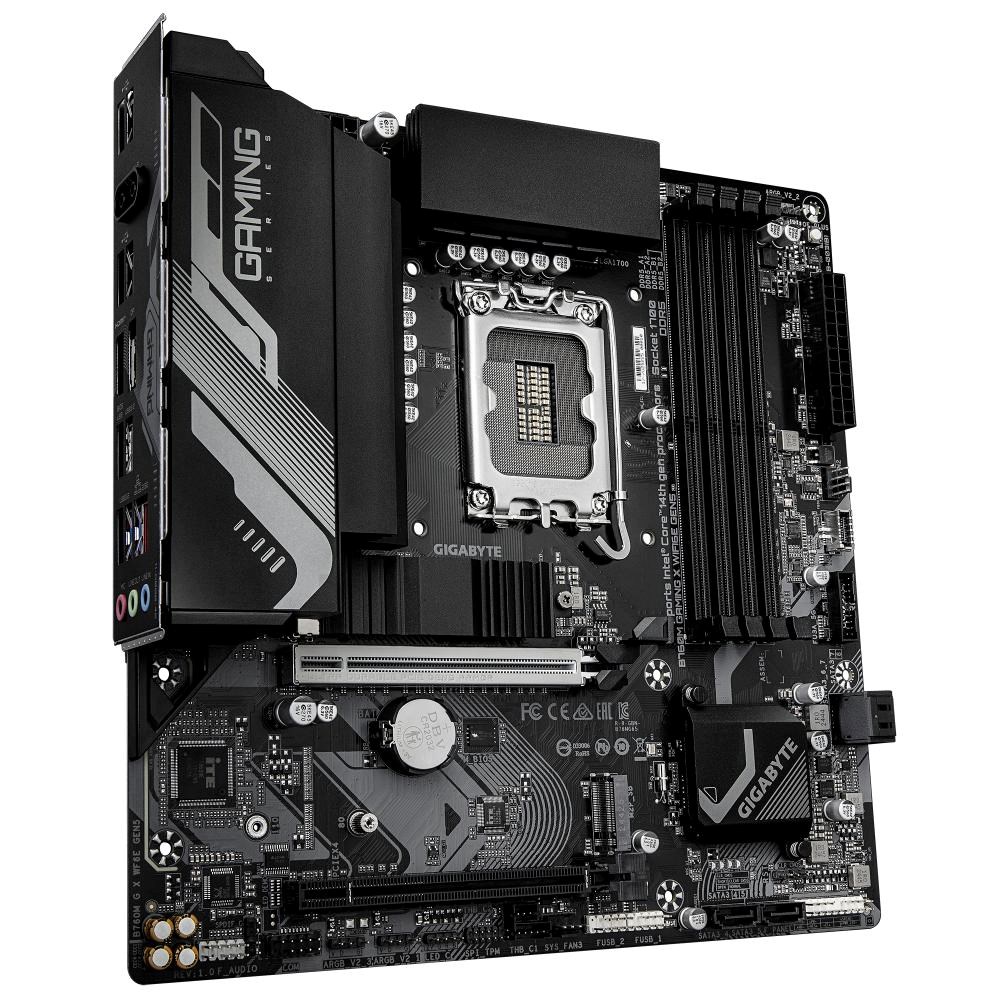

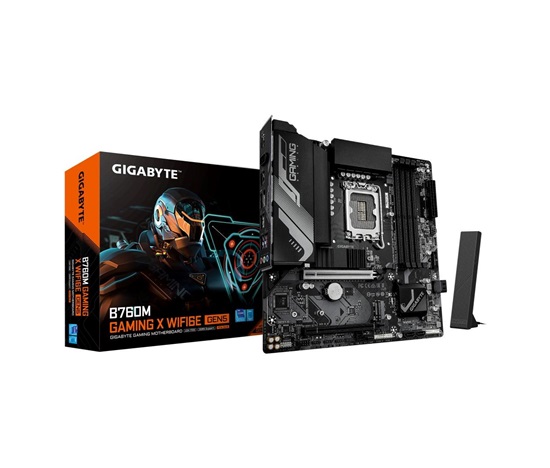

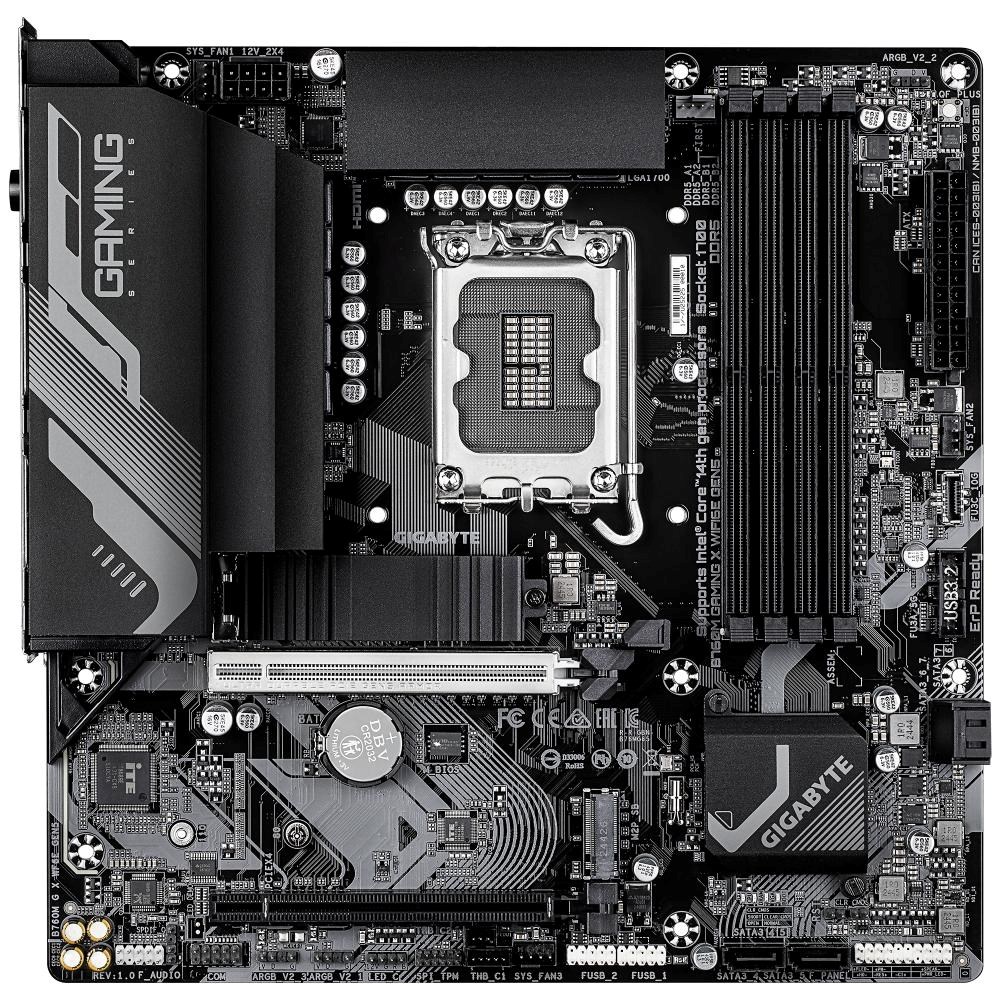

GIGABYTE MB Sc LGA1700 B760M GAMING X WIFI6E GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI, WiFi, mATX

CPU

Gniazdo LGA1700 : Obsługa procesorów Intel® Core™ 14., 13. i 12. generacji
(Zobacz najnowszą listę obsługiwanych CPU na stronie GIGABYTE.)
Cache L3 różni się w zależności od CPU

Chipset

Intel® B760 Express Chipset

Pamięć

Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa modułów DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. generacji oraz Intel® Core™ 12., Pentium® Gold i Celeron®:
- Obsługa modułów DDR5 4800/4400 MT/s
4 gniazda DDR5 DIMM obsługujące do 256 GB (po 64 GB na moduł) pamięci systemowej
Architektura pamięci Dual Channel
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 (w trybie non-ECC)
Obsługa non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość (data rate), ilość modułów DRAM, prosimy o sprawdzenie „Memory Support List” na stronie GIGABYTE dla szczegółów.)

Grafika na pokładzie

Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
- 1 x port HDMI, obsługa rozdzielczości do 4096x2160@60 Hz
* Obsługa HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów HDMI 2.1 TMDS kompatybilnych.
- 1 x DisplayPort, obsługa rozdzielczości do 4096x2304@60 Hz
* Obsługa DisplayPort 1.2 i HDCP 2.3
(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)

Dźwięk

Realtek® Audio CODEC
Wysokiej rozdzielczości audio
2/4/5.1/7.1 kanałów
* Możesz zmieniać funkcję gniazda audio za pomocą oprogramowania audio. Aby skonfigurować 7.1-channel, użyj ustawień audio w software.
Obsługa S/PDIF Out

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa standardu bezprzewodowego 11ax 160MHz
(Rzeczywista prędkość może się różnić w zależności od środowiska i sprzętu.)

Słowa rozszerzające

CPU:
- 1 x slot PCI Express x16, obsługa PCIe 5.0 i x16 (PCIEX16)
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub dysk SSD NVMe. Jeśli planujesz zainstalować tylko jedną kartę graficzną, upewnij się, że jest ona w slotu PCIEX16.
Chipset:
- 1 x slot PCI Express x16, obsługa PCIe 3.0 i x4 (PCIEX4)

Interfejs magazynowania

CPU:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2, typ 2280) (M2A_CPU)
Chipset:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2, typ 22110/2280) (M2P_SB)
- 4 x złącza SATA 6Gb/s
Obsługa RAID 0, 1, 5, 10 dla urządzeń SATA

USB

Chipset:
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 2, dostępny poprzez wewnętrzny header USB
- 5 x portów USB 3.2 Gen 1 (3 porty na tylnym panelu, 2 dostępne przez wewnętrzny header USB)
- 1 x port USB 2.0/1.1 na tylnym panelu
Chipset+2 Huba USB 2.0:
- 8 x portów USB 2.0/1.1 (4 na tylnym panelu, 4 dostępne przez wewnętrzne header USB)

Wewnętrzne złącza I/O

1 x 24-pinowe główne złącze zasilania ATX
1 x 8-pinowe złącze zasilania ATX 12V
1 x złącze wentylatora CPU
3 x złącza wentylatorów systemowych
3 x złącza LED addressable
1 x złącze LED RGB
2 x złącza Socket 3 M.2
4 x złącza SATA 6Gb/s
1 x złącze panelu przedniego
1 x złącze audio panelu przedniego
1 x wyjście S/PDIF
1 x złącze USB Type-C®, obsługa USB 3.2 Gen 2
1 x złącze USB 3.2 Gen 1
2 x złącza USB 2.0/1.1
2 x złącza karty rozszerzeń Thunderbolt™
1 x złącze Trusted Platform Module (dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x złącze portu szeregowego
1 x przycisk Q-Flash Plus
1 x zworka resetu
1 x zworka do czyszczenia CMOS

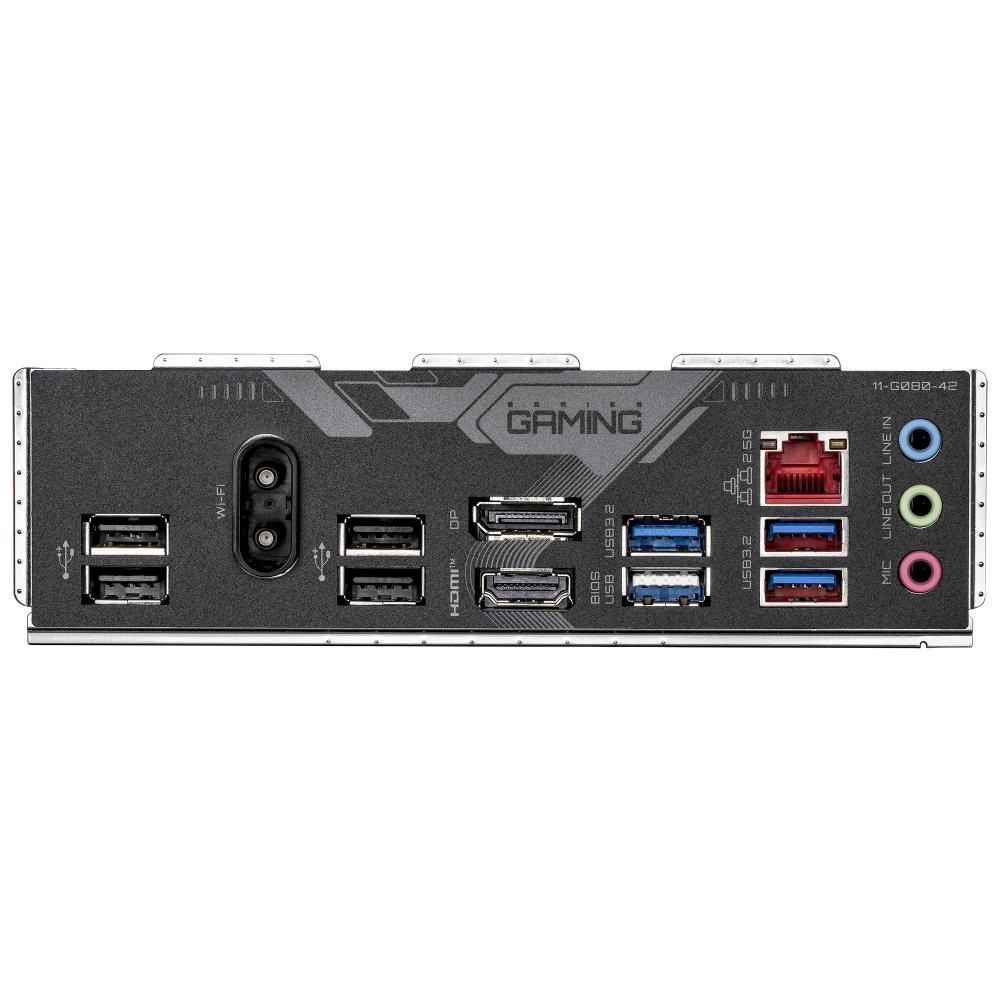

Złącza na panelu tylnym

3 x porty USB 3.2 Gen 1
5 x portów USB 2.0/1.1
2 x złącza antenowe (2T2R)
1 x port HDMI (Uwaga)
1 x DisplayPort (Uwaga)
1 x port RJ-45
3 x gniazda audio
(Uwaga) Rzeczywiste wsparcie może się różnić w zależności od CPU

Kontroler I/O

Chip iTE® I/O Controller

Monitorowanie sprzętu

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Pomiar przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Sterowanie prędkością wentylatora
* Funkcja sterowania prędkością wentylatora zależy od zainstalowanego wentylatora.

BIOS

1 x 256 Mbit flash
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne funkcje

Obsługa GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje każdego programu mogą się także różnić w zależności od specyfikacji płyty głównej.
Obsługa Q-Flash
Obsługa Q-Flash Plus
Obsługa Smart Backup

Oprogramowanie w zestawie

Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania przepustowością LAN

System operacyjny

Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit

Format

Form Factor Micro ATX; 24.4cm x 24.4cm
