GIGABYTE MB Sc LGA1700 B760M DS3H WIFI6E GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, mATX
Format:micro ATX; Chipset:Intel B760, Intel; Socket:Socket 1700; Motherboard memory module type:DDR5; RAID support:0, 1, 5, 10; PCI express 16x:3
Szczegóły

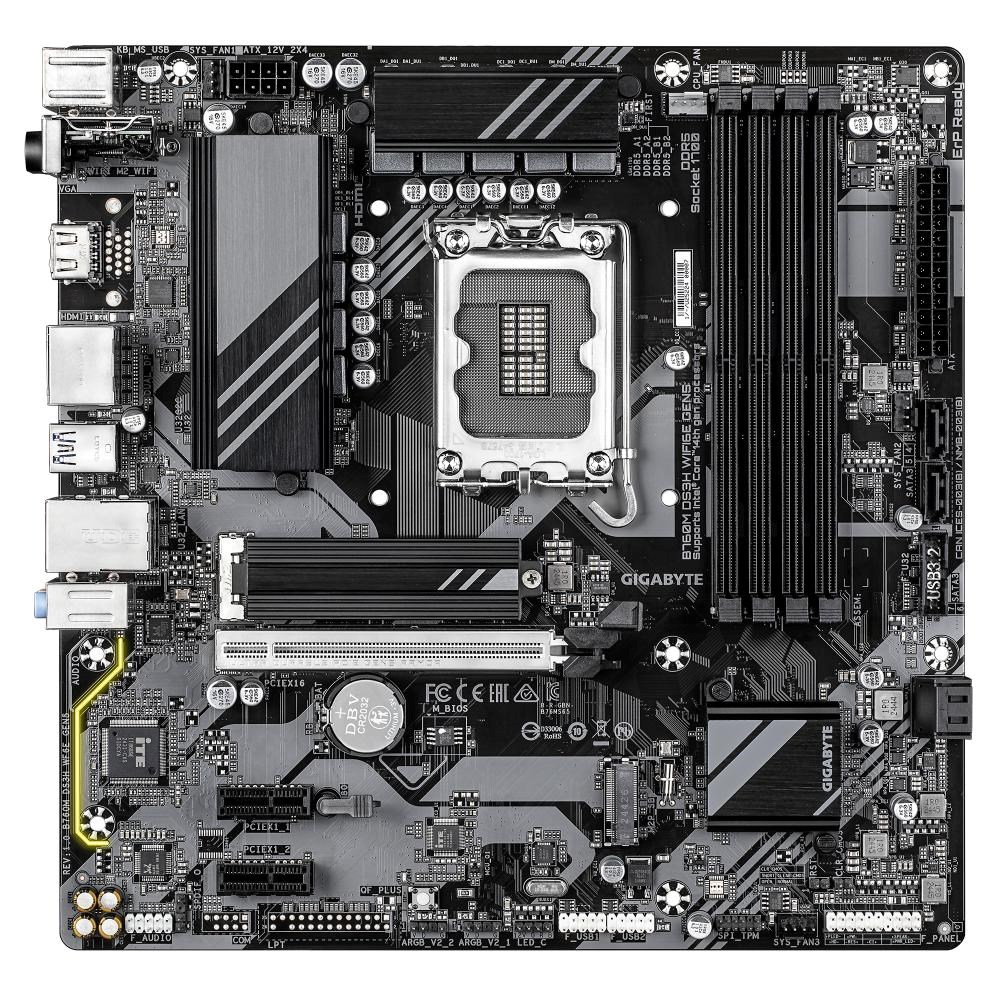

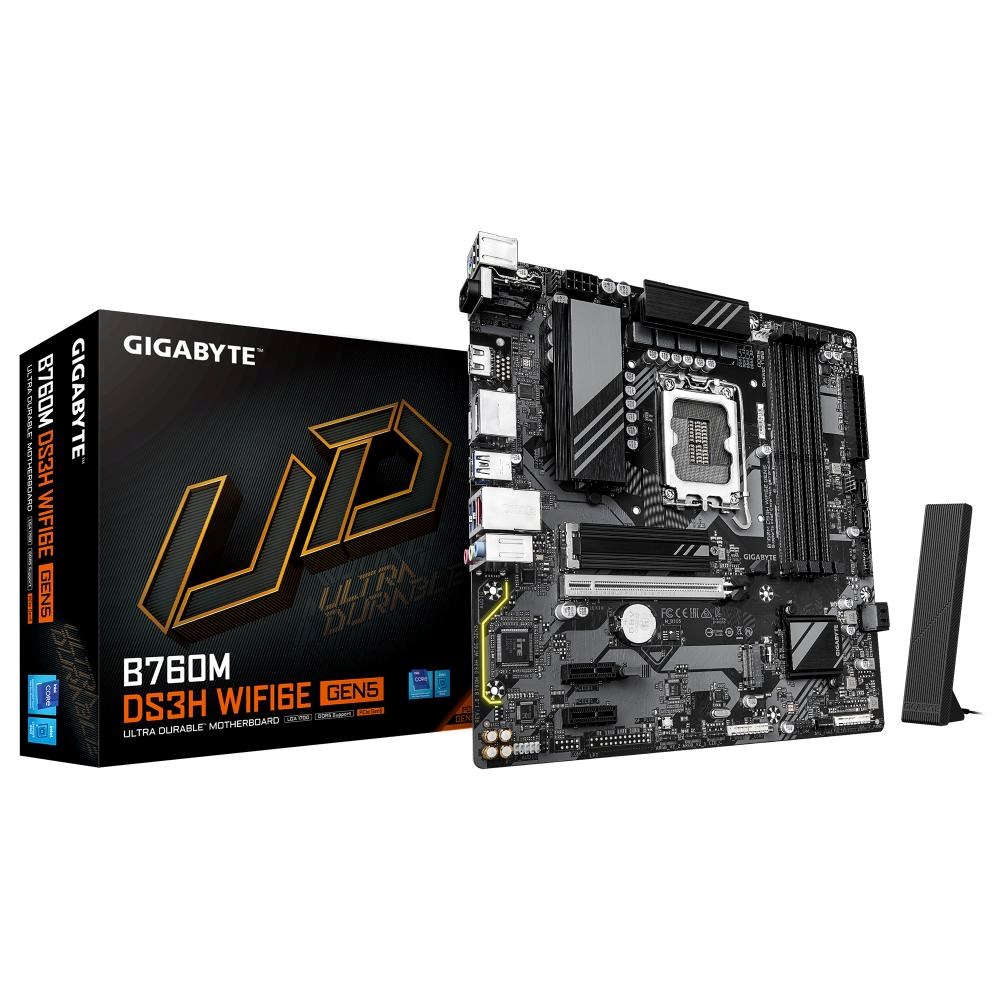

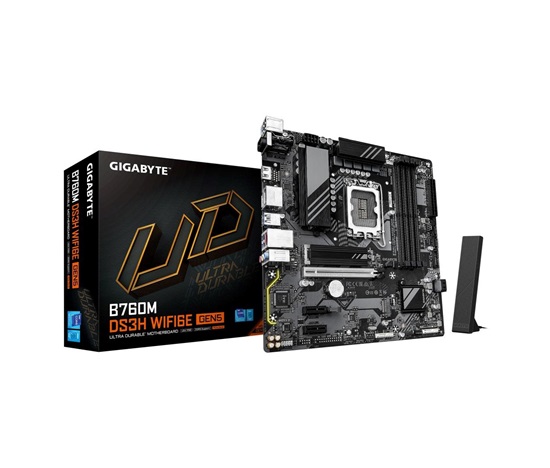

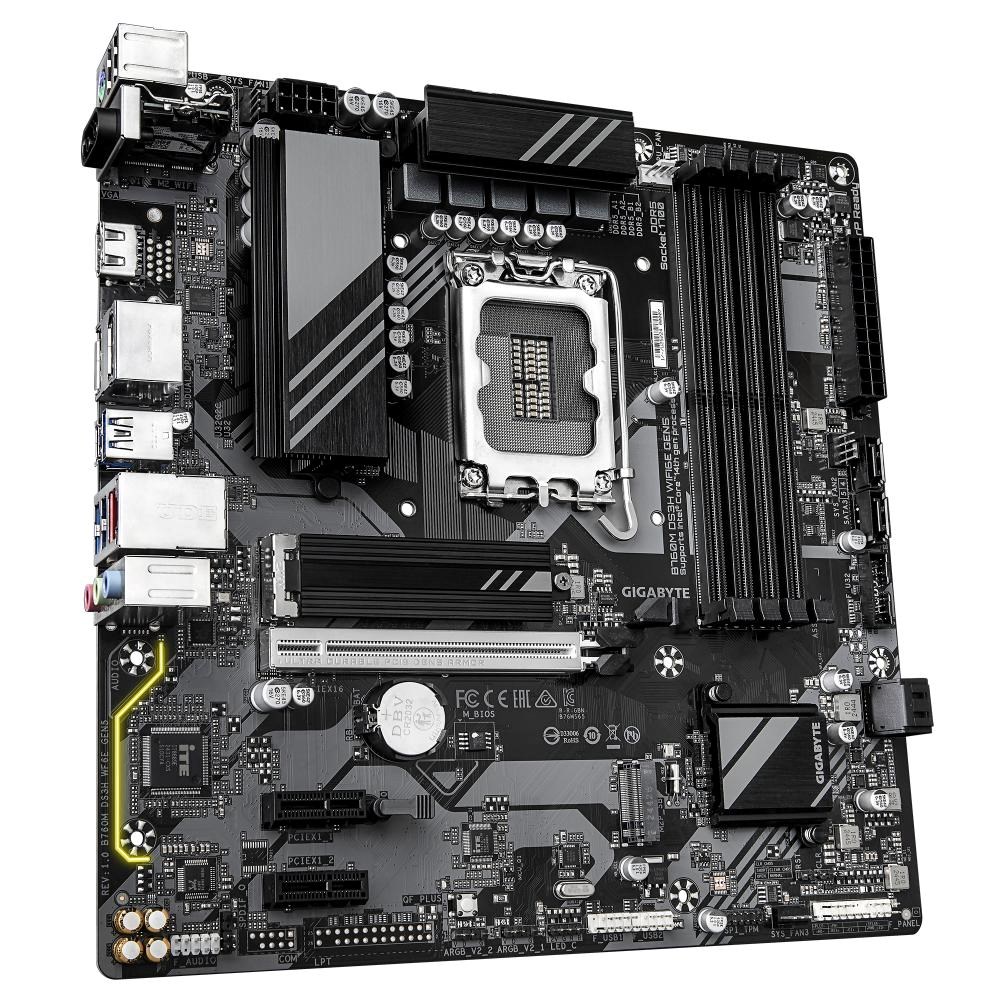

GIGABYTE B760M DS3H WIFI6E GEN5
- Wydajność PCIe Gen5 : Idealna synchronizacja do wygrywania
- Obsługa procesorów Intel® Core™ 14. / 13. / 12. generacji
- WIFI EZ-Plug : Szybki i prosty projekt instalacji anteny Wi-Fi
- WIFI Compass : Automatyczne wykrywanie najlepszej pozycji anteny dla najsilniejszego sygnału Wi-Fi
- EZ-Latch : Slot PCIe 5.0x16 z szybkozłączką
- PCIe UD Slot : Osłona SMD PCIe 5.0 dla lepszego wsparcia karty graficznej
- Bezkonkurencyjna wydajność : Hybrydowe rozwiązanie VRM 6+2+1 faz
- Dual Channel DDR5 : Obsługa modułów pamięci 4*DIMMs XMP
- Szybkie sieci : LAN 2.5 GbE oraz Wi-Fi 802.11ax
- Przechowywanie nowej generacji : 2* PCIe 4.0 x4 M.2
- Rozszerzona łączność : USB-C® 10 Gb/s, DP, HDMI z tyłu
- Smart Fan 6 : Czujniki temperatury, hybrydowe nagłówki wentylatorów z FAN STOP
- Q-Flash Plus : Aktualizacja BIOS bez instalacji CPU, pamięci i karty graficznej

CPU
Gniazdo LGA1700: Obsługa procesorów Intel® Core™ 14., 13. i 12. generacji
(Zobacz najnowszą listę obsługiwanych CPU na stronie GIGABYTE.)
Wartość pamięci podręcznej L3 zależy od CPU
Chipset
Chipset Intel® B760 Express
Pamięć
Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa modułów pamięci DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. i 12. generacji, Pentium® Gold i Celeron®:
- Obsługa modułów pamięci DDR5 4800/4400 MT/s
4 gniazda DDR5 DIMM obsługujące do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci w trybie dual channel
Obsługa modułów ECC Un-buffered DIMM 1Rx8/2Rx8 (działają w trybie nie-ECC)
Obsługa modułów Un-buffered DIMM 1Rx8/2Rx8/1Rx16 non-ECC
Obsługa modułów Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość oraz liczbę modułów DRAM, więcej informacji na stronie GIGABYTE w zakładce „Memory Support List”)
Grafika zintegrowana
Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
- 1 x port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@60 Hz
* Obsługa HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów HDMI 2.1 TMDS kompatybilnych.
- 1 x DisplayPort, obsługa maksymalnej rozdzielczości 4096x2304@60 Hz
* Obsługa DisplayPort 1.2 i HDCP 2.3
- 1 x DisplayPort, obsługa maksymalnej rozdzielczości 4096x2304@60 Hz
* Obsługa DisplayPort 1.2
(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)
Możliwość obsługi do trzech wyświetlaczy jednocześnie.
dźwięk
Realtek® CODEC Audio
Audio High Definition
Kanały 2/4/5.1/7.1
* Funkcjonalność złącza audio można zmieniać za pomocą oprogramowania audio. Aby skonfigurować 7.1 kanałowe audio, korzystaj z ustawień w oprogramowaniu.
Obsługa wyjścia S/PDIF
LAN
Realtek® 2.5GbE LAN chip (2,5 Gbps/1 Gbps/100 Mbps)
Moduł komunikacji bezprzewodowej
Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa standardu bezprzewodowego 11ax 160MHz
(Przepływ danych może się różnić w zależności od środowiska i sprzętu.)
Sloty rozszerzeń
CPU:
- 1 x PCI Express x16, obsługa PCIe 5.0 i działanie x16
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub NVMe SSD.
Chipset:
- 2 x PCI Express x1, obsługa PCIe 3.0 i działanie x1
Interfejsy przechowywania
CPU:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2, typu 2280) (M2A_CPU)
Chipset:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2, typu 2280) (M2P_SB)
- 4 x złącza SATA 6Gb/s
Obsługa RAID 0, 1, 5 i 10 dla urządzeń SATA
USB
Chipset:
- 1 x port USB typu C® na panelu tylnym z obsługą USB 3.2 Gen 2
- 5 x portów USB 3.2 Gen 1 (3 na panelu tylnym, 2 dostępne przez wewnętrzny nagłówek USB)
- 2 x porty USB 2.0/1.1 na panelu tylnym
Chipset+HUB USB 2.0:
- 4 x porty USB 2.0/1.1 dostępne przez wewnętrzne nagłówki USB
Wewnętrzne złącza I/O
1 x główny zasilacz ATX 24-pin
1 x złącze zasilania ATX 8-pin 12V
1 x nagłówek wentylatora CPU
3 x nagłówki wentylatorów systemowych
2 x adresowalne paski LED RGB Gen2
1 x nagłówek pasków LED RGB
2 x złącza M.2 Socket 3
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (tylko do modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x nagłówek S/PDIF Out
1 x przycisk Q-Flash Plus
1 x zworka reset
1 x zworka wyczyszczenia CMOS

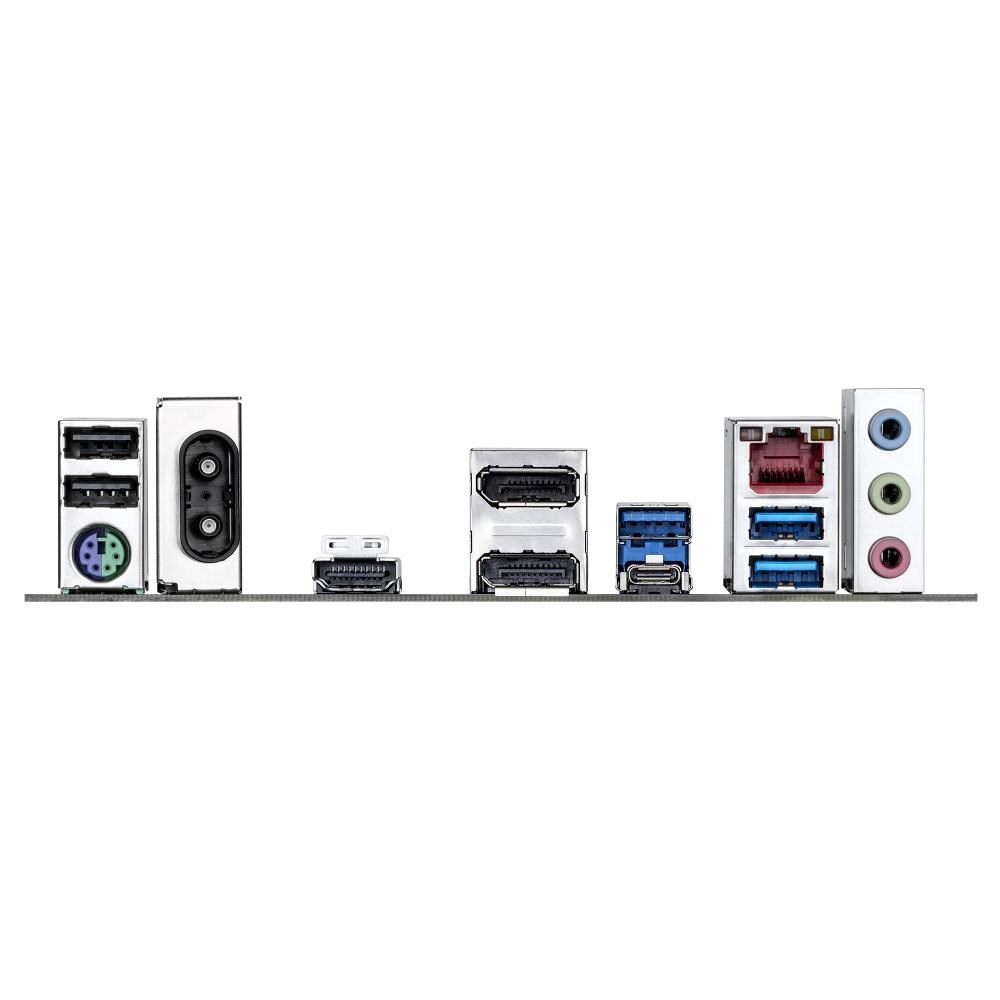

Złącza I/O na tylnym panelu
2 x porty USB 2.0/1.1
1 x port PS/2 na klawiaturę/myszkę
2 x złącza antenowe (2T2R)
1 x port HDMI (Uwaga)
2 x DisplayPort (Uwaga)
3 x porty USB 3.2 Gen 1
1 x port USB typu C®, obsługa USB 3.2 Gen 2
1 x port RJ-45
3 x gniazda audio
(Uwaga) Obsługa może się różnić w zależności od CPU.
Kontroler I/O
Chip iTE® I/O Controller
Monitorowanie H/W
Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatora
* Funkcja regulacji prędkości wentylatora zależy od zainstalowanego wentylatora.
BIOS
1 x 128 Mbit flash
Licencjonowana wersja BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalne funkcje
Obsługa GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą się różnić w zależności od specyfikacji płyty głównej.
Obsługa Q-Flash
Obsługa Q-Flash Plus
Obsługa Smart Backup
Dołączone oprogramowanie
Norton® Internet Security (wersja OEM)
System operacyjny
Obsługa Windows 11 64-bit
Obsługa Windows 10 64-bit
Form faktora
Form factor Micro ATX; 24,4 cm x 24,4 cm
Opis produktu został przetłumaczony przez sztuczną inteligencję i może zawierać nieścisłości.
Specyfikacje techniczne
- Počet paměťových slotů: 4
- Pro procesory: Intel
- Socket: Socket 1700
- Format: micro ATX
- Chipset: Intel B760
- Chipset: Intel
- Rodzaj pamięci: DDR5
- PCI express 16x: 3
- PCI Express x1: 0
- USB 2: 6
- USB 3: 5
- USB C: 1
- SATA 3: 4
- Wsparcie RAID: 0
- Wsparcie RAID: 5
- Wsparcie RAID: 10
- PCI: 0
- Wsparcie RAID: 1
- M.2 slot: 2
- COM port: Nie
- 3.5mm Jack: Ano
- LAN: 2.5Gbit/s
- LPT port: Nie
- VGA: 0
- DVI: 0
- HDMI: 1
- DisplayPort: 2
- Bezdrátové připojení: WiFi + Bluetooth
- Led Header: Ano
- TPM: Ano
