GIGABYTE MB Sc LGA1700 B760M DS3H GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, 1xVGA, mATX
Format:micro ATX; Chipset:Intel B760, Intel; Socket:Socket 1700; Motherboard memory module type:DDR5; RAID support:0, 1, 5, 10; PCI express 16x:1
Szczegóły

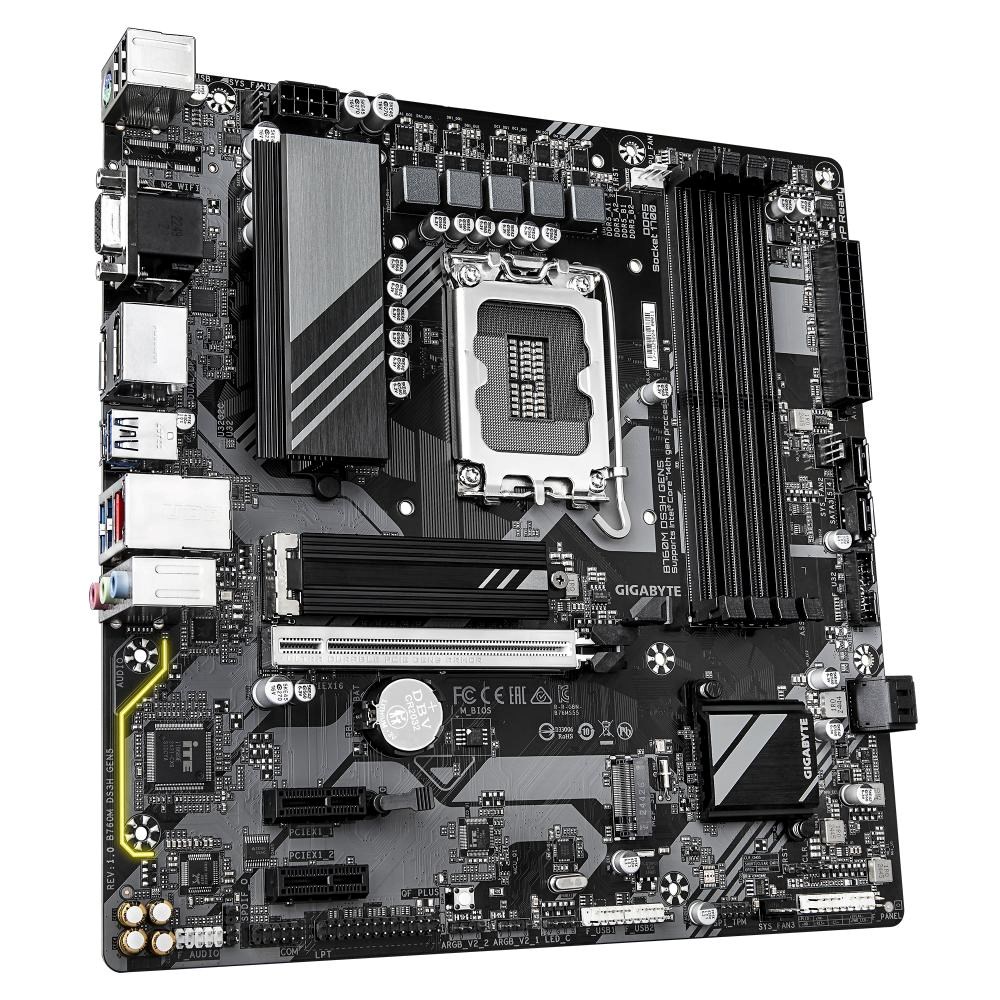

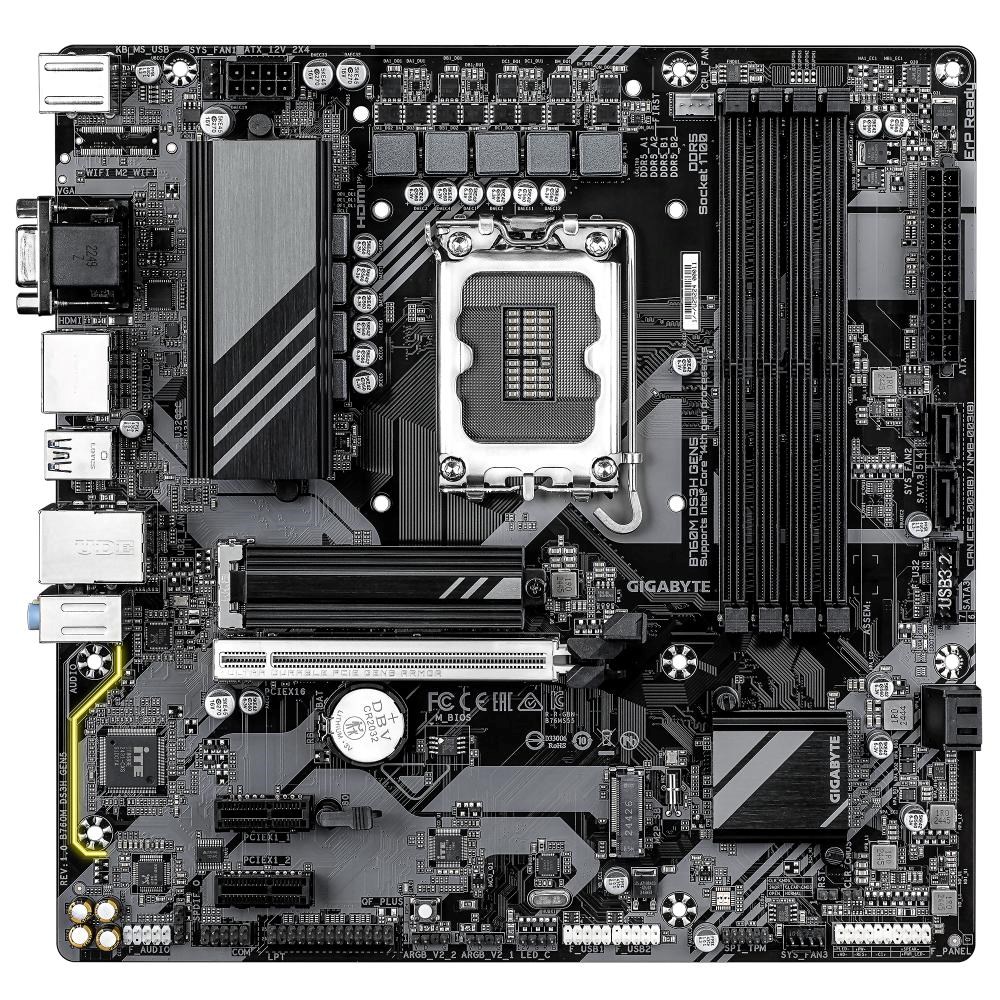

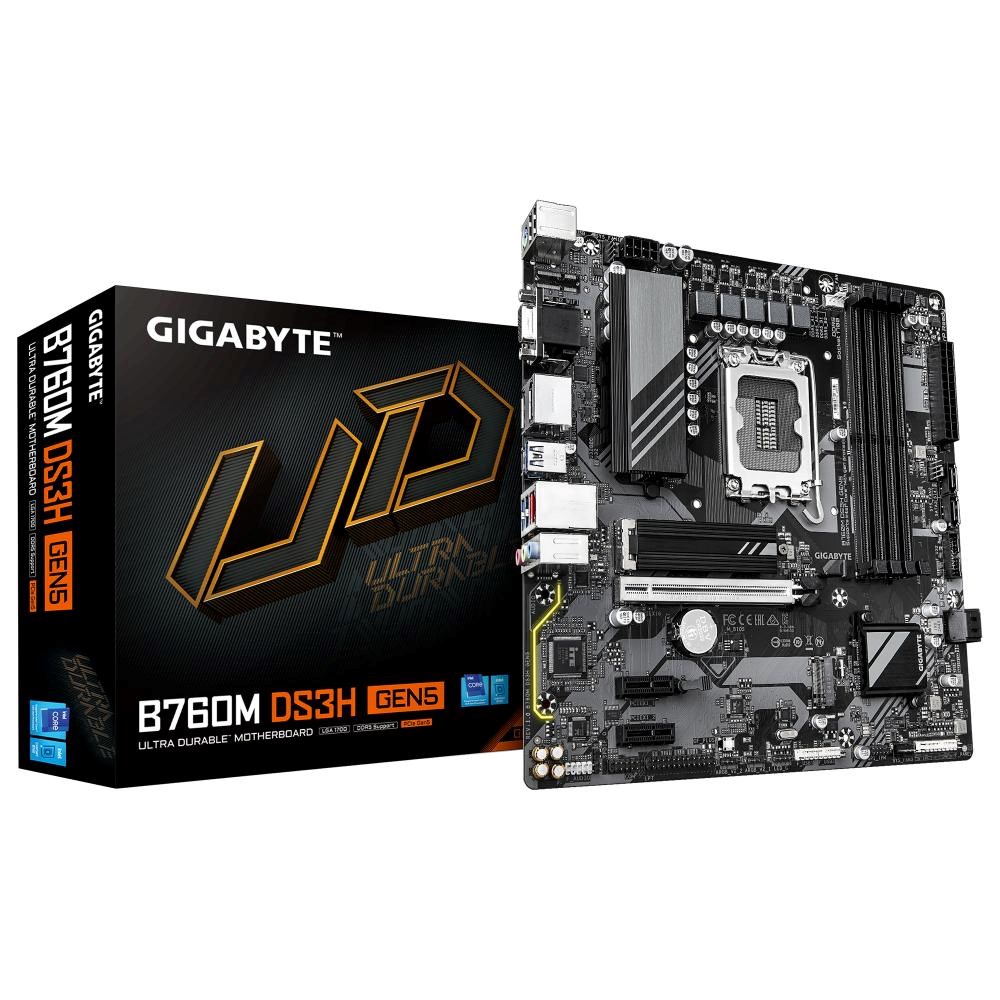

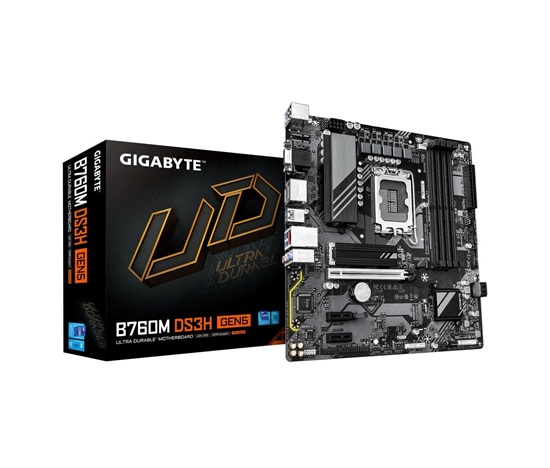

GIGABYTE B760M DS3H GEN5
- Wydajność PCIe Gen5 : Doskonała synchronizacja dla zwycięstwa
- Obsługa procesorów Intel® Core™ 14. i 13. oraz 12. generacji
- EZ-Latch : Gniazdo PCIe 5.0x16 z szybkim systemem zwalniania
- Gniazdo PCIe UD : Osłona SMD PCIe 5.0 dla zwiększonego wsparcia kart graficznych
- Niezrównana wydajność : Hybrydowe rozwiązanie VRM 6+2+1 faz
- Dual Channel DDR5 : obsługa 4*DIMM modułów pamięci XMP
- Szybkie sieci : LAN 2,5 GbE
- Przyszłościowa pamięć masowa : 2*łączniki PCIe 4.0 x4 M.2
- Rozszerzona łączność : Tylny port USB-C® 10 Gb/s, DP, HDMI, D-Sub
- Smart Fan 6 : Zawiera wiele czujników temperatury, hybrydowe złącza wentylatorów z funkcją FAN STOP
- Q-Flash Plus : Aktualizacja BIOS bez instalowania CPU, pamięci i karty graficznej

CPU
Socket LGA1700: Obsługa procesorów Intel® Core™ 14., 13. i 12. generacji, Pentium® Gold i Celeron®
(Odwołaj się do najnowszej listy obsługi procesorów na stronie GIGABYTE.)
Pamięć podręczna L3 różni się w zależności od CPU
Chipset
Intel® B760 Express Chipset
Pamięć
Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa pamięci DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. generacji oraz 12. generacji:
- Obsługa pamięci DDR5 4800/4400 MT/s
4 gniazda DDR5 DIMM obsługujące do 256 GB (64 GB na pojedyncze DIMM)
Architektura pamięci dwukanałowej
Obsługa modułów ECC Un-buffered DIMM 1Rx8/2Rx8 (operują w trybie non-ECC)
Obsługa modułów non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość (szybkość) i liczbę modułów DRAM. Więcej informacji w "Lista obsługi pamięci" na stronie GIGABYTE.)
Grafika na pokładzie
Zintegrowany procesor graficzny — obsługa Intel® HD Graphics:
- 1 port D-Sub, obsługa maksymalnej rozdzielczości 1920x1200@60 Hz
- 1 port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa portów zgodnych z HDMI 2.1 TMDS natywnie.
- 1 port DisplayPort, obsługa maksymalnej rozdzielczości 4096x2304@60 Hz
* Obsługa DisplayPort 1.2 i HDCP 2.3
- 1 port DisplayPort, obsługa maksymalnej rozdzielczości 4096x2304@60 Hz
* Obsługa DisplayPort 1.2.
(Specyfikacje graficzne mogą się różnić w zależności od obsługi CPU.)
Obsługa do czterech wyświetlaczy jednocześnie
Audio
Realtek® Audio CODEC
Wysokiej rozdzielczości dźwięk
Kanały 2/4/5.1/7.1
* Funkcjonalność gniazda audio można zmieniać za pomocą oprogramowania audio. Aby skonfigurować 7.1-kanałowe audio, uruchom oprogramowanie audio.
Obsługa wyjścia S/PDIF
LAN
Realtek® 2.5GbE LAN chip (2,5 Gbps/ 1 Gbps/ 100 Mbps)
Sloty rozszerzeń
CPU:
- 1 x PCI Express x16, obsługa PCIe 5.0 i x16
* Gniazdo PCIEX16 może obsługiwać tylko kartę graficzną lub SSD NVMe.
Chipset:
- 2 x PCI Express x1, obsługa PCIe 3.0 i x1
Interfejs pamięci masowej
CPU:
- 1 x złącze M.2 (gniazdo 3, M klucz, typ 2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Chipset:
- 1 x złącze M.2 (gniazdo 3, M klucz, typ 2280 PCIe 4.0 x4/x2 SSD) (M2P_SB)
- 4 x złącza SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci SATA
USB
Chipset:
- 1 x port USB Type-C® na panelu tylnym z obsługą USB 3.2 Gen 2
- 5 x portów USB 3.2 Gen 1 (3 na panelu tylnym, 2 dostępne przez wewnętrzny header USB)
- 2 x porty USB 2.0/1.1 na panelu tylnym
Chipset+USB 2.0 Hub:
- 4 x porty USB 2.0/1.1 dostępne przez wewnętrzne headery USB
Złącza wewnętrzne I/O
1 x główny złącze zasilania ATX 24-pin
1 x złącze zasilania CPU 8-pin ATX 12V
1 x złącze wentylatora CPU
3 x złącza wentylatorów systemowych
2 x adresowalne LED RGB Gen2
1 x złącze LED RGB
2 x złącza M.2 Socket 3
4 x złącza SATA 6Gb/s
1 x złącze panelu przedniego
1 x złącze audio panelu przedniego
1 x złącze USB 3.2 Gen 1
2 x złącza USB 2.0/1.1
1 x złącze Trusted Platform Module (Tylko moduł GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x złącze portu szeregowego
1 x złącze portu równoległego
1 x złącze wyjścia S/PDIF
1 x przycisk Q-Flash Plus
1 x zworek resetowania
1 x zworek wyczyszczenia CMOS

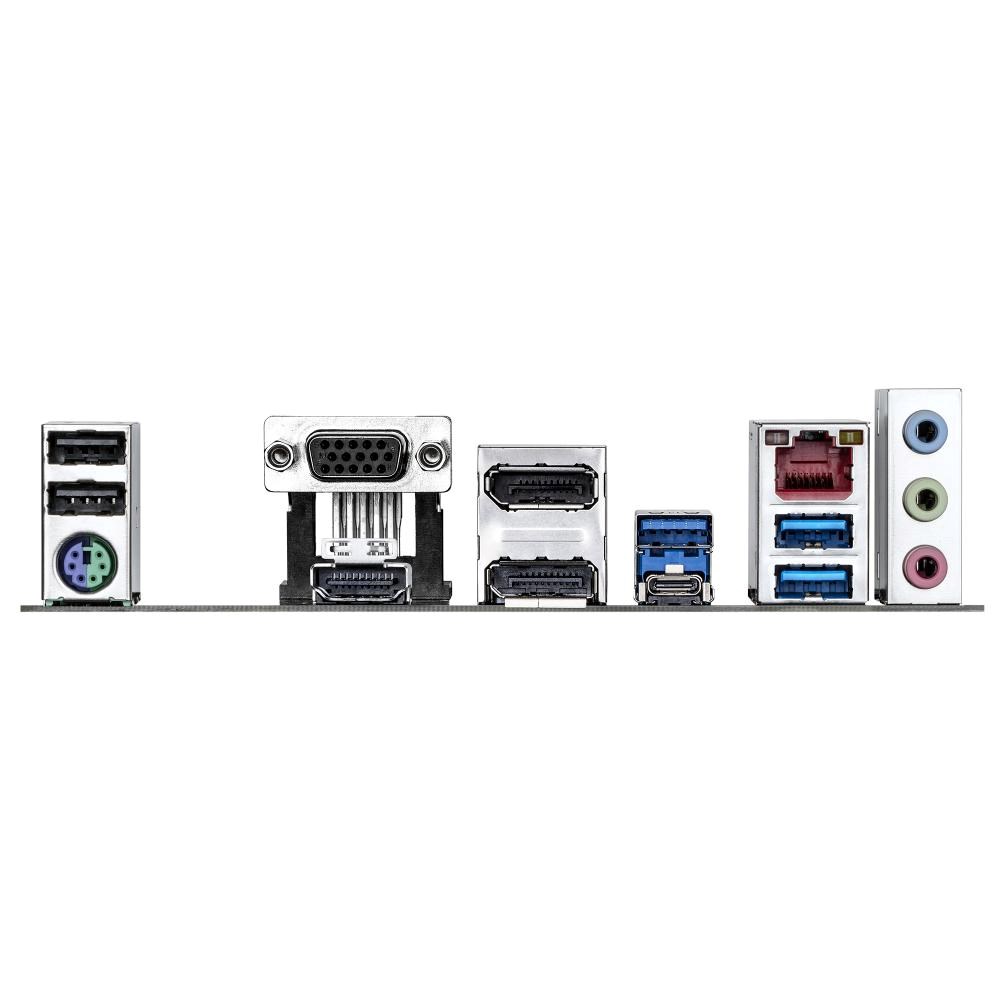

Złącza I/O na panelu tylnym
2 x porty USB 2.0/1.1
1 x port PS/2 klawiatura/mysz
1 x port D-Sub (Uwaga)
1 x port HDMI (Uwaga)
2 x DisplayPort (Uwaga)
3 x porty USB 3.2 Gen 1
1 x port USB Type-C®, obsługa USB 3.2 Gen 2
1 x port RJ-45
3 x gniazda audio
(Uwaga) Rzeczywiste wsparcie może się różnić w zależności od CPU.
Sterownik I/O
Układ kontrolera I/O iTE®
Monitoring H/W
Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości obrotowej wentylatorów
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Sterowanie prędkością wentylatorów
* Funkcja sterowania prędkością wentylatorów zależy od zainstalowanego wentylatora.
BIOS
1 x flash 128 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Cechy unikalne
Wsparcie dla GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą się również różnić w zależności od parametrów płyty głównej.
Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus
Wsparcie dla Smart Backup
Oprogramowanie w pakiecie
Norton® Internet Security (wersja OEM)
SYSTEM OPERACYJNY
Obsługa Windows 11 64-bit
Obsługa Windows 10 64-bit
Format
Format Micro ATX; 24,4cm x 24,4cm
Opis produktu został przetłumaczony przez sztuczną inteligencję i może zawierać nieścisłości.
Specyfikacje techniczne
- Pro procesory: Intel
- Počet paměťových slotů: 4
- Socket: Socket 1700
- Format: micro ATX
- Chipset: Intel B760
- Chipset: Intel
- Rodzaj pamięci: DDR5
- PCI express 16x: 1
- PCI Express x1: 2
- USB 2: 6
- USB 3: 5
- USB C: 1
- SATA 3: 4
- Wsparcie RAID: 10
- Wsparcie RAID: 5
- Wsparcie RAID: 1
- PCI: 0
- Wsparcie RAID: 0
- COM port: Nie
- M.2 slot: 2
- 3.5mm Jack: Ano
- LAN: 2.5Gbit/s
- VGA: 1
- LPT port: Nie
- DVI: 0
- HDMI: 1
- DisplayPort: 2
- Bezdrátové připojení: bez
- Led Header: Ano
- TPM: Ano
