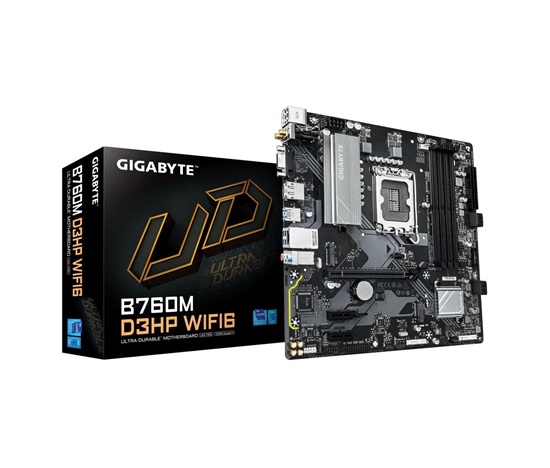

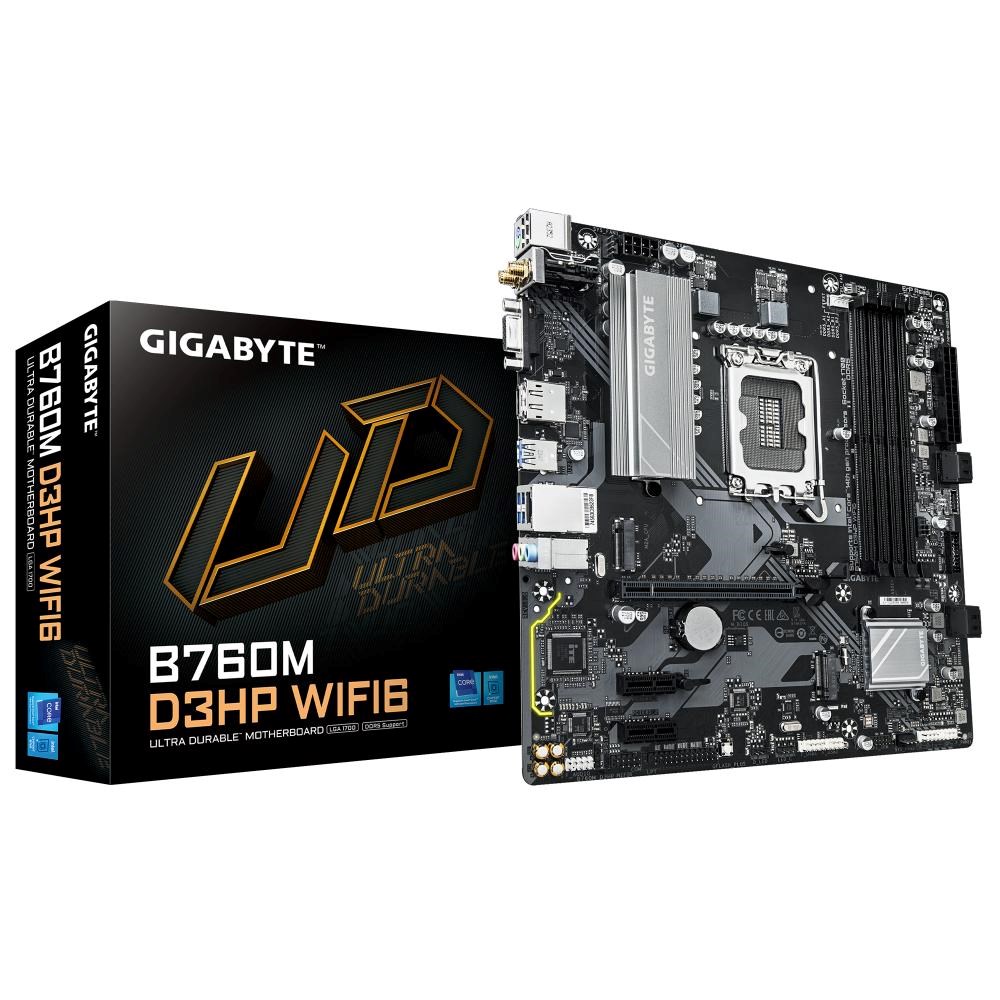

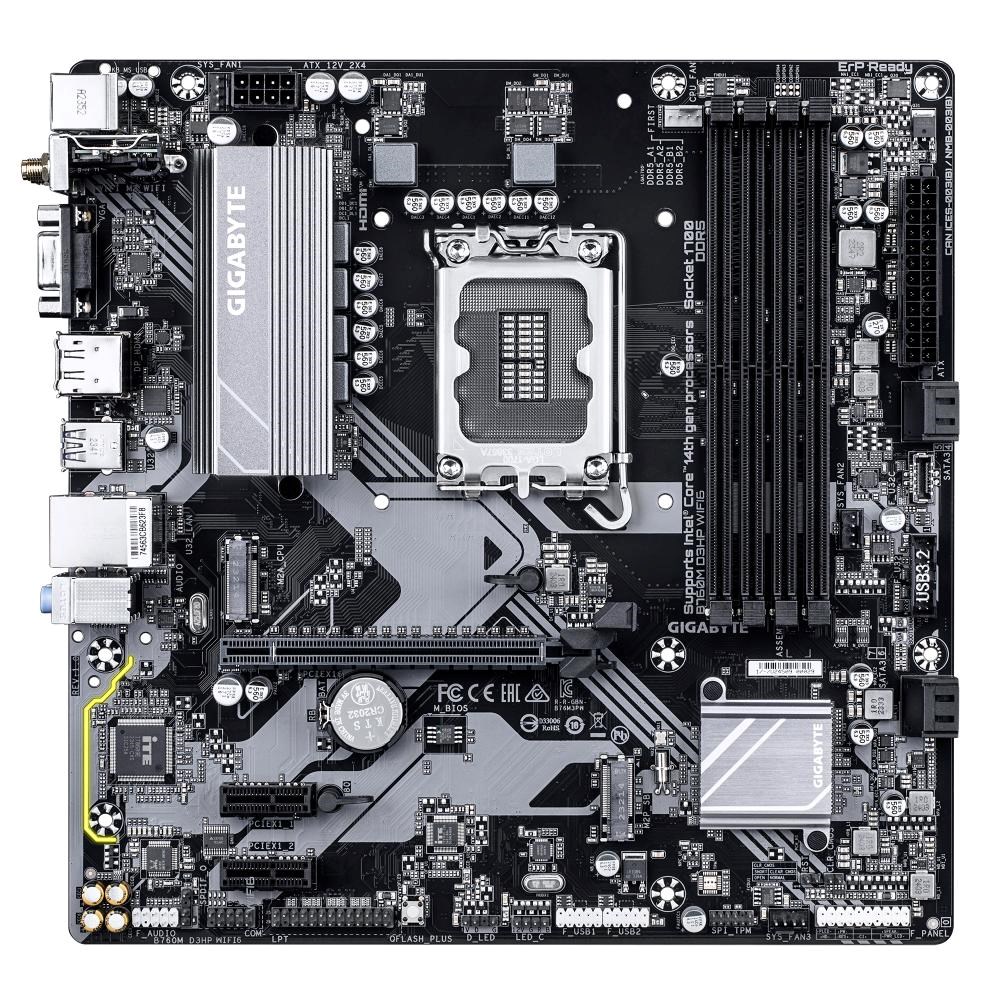

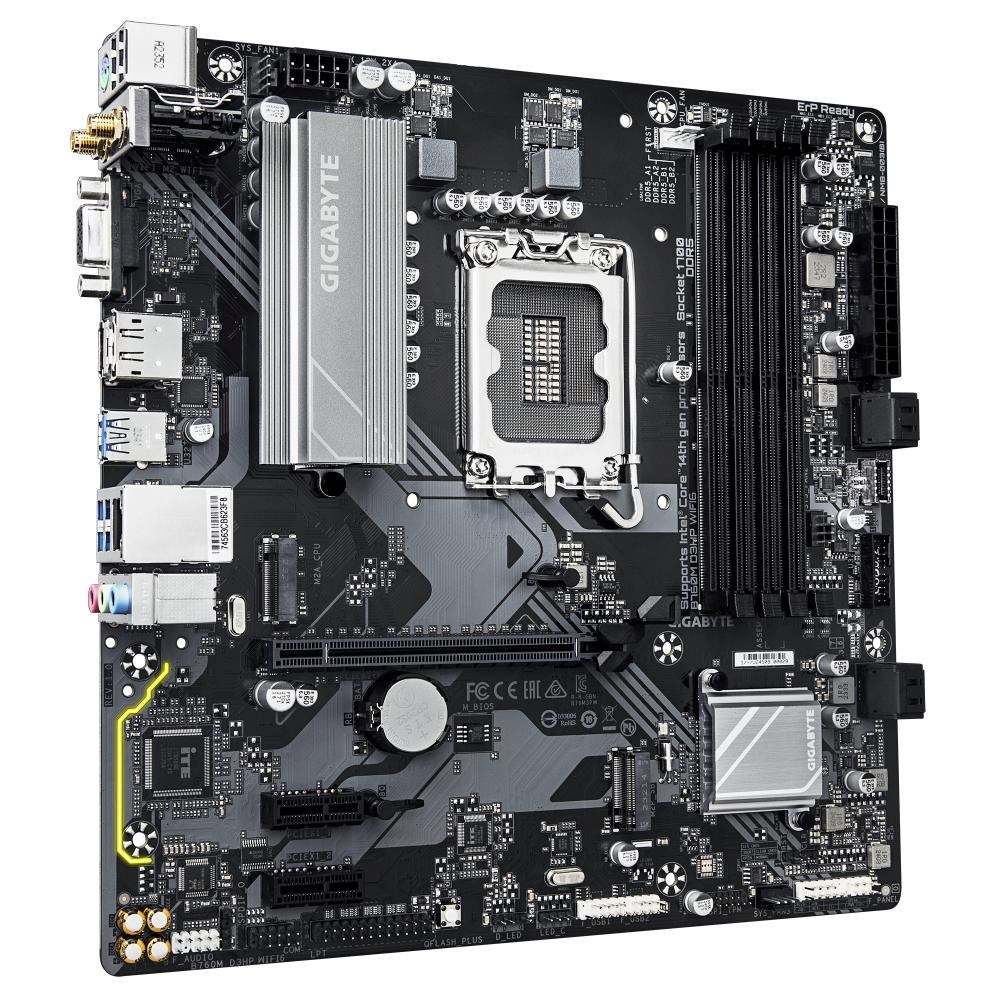

GIGABYTE MB Sc LGA1700 B760M D3HP WIFI6, Intel B760, 4xDDR5, 1xDP, 1xHDMI, 1xVGA, mATX

CPU

Podstawa LGA1700: obsługa procesorów Intel® Core™ 14., 13., 12. generacji, Pentium® Gold i Celeron®
(Zobacz najnowszą listę obsługiwanych procesorów na stronie GIGABYTE.)
Pojemność pamięci podręcznej L3 zależy od CPU

Chipset

Intel® B760 Express Chipset

Pamięć

Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa modułów pamięci DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. i 12. generacji, Pentium® Gold i Celeron®:
- Obsługa modułów pamięci DDR5 4800/4400 MT/s

4 gniazda DDR5 DIMM obsługujące do 192 GB (48 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dual channel
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 moduły pamięci (pracujące w trybie non-ECC)
Obsługa non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduły pamięci
Obsługa Extreme Memory Profile (XMP) modułów pamięci
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość i liczbę modułów DRAM, proszę odwołać się do "Lista obsługi pamięci" na stronie GIGABYTE po więcej informacji.)

Grafika zintegrowana

Zintegrowany procesor graficzny – obsługa Intel® HD Graphics:
- 1 x port D-Sub, obsługa rozdzielczości do 1920x1200@60 Hz
- 1 x port HDMI, obsługa rozdzielczości do 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów HDMI 2.1 kompatybilnych z TMDS.

- 1 x DisplayPort, obsługa rozdzielczości do 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2 i HDCP 2.3

(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)
Obsługa do trzech wyświetlaczy jednocześnie

Audio

Realtek® Audio CODEC
Audio wysokiej rozdzielczości
2/4/5.1/7.1 kanałów
* Funkcję dźwięku można zmieniać za pomocą oprogramowania audio. Aby skonfigurować 7.1 kanałów, należy użyć ustawień oprogramowania audio.

Obsługa S/PDIF Out

LAN

Układ LAN Realtek® GbE (1 Gbps/100 Mbps/10 Mbps)

Moduł łączności bezprzewodowej

Realtek® Wi-Fi 6 RTL8851BE
- WIFI a, b, g, n, ac, ax, obsługa pasm 2,4/5 GHz
- BLUETOOTH 5.3
- Obsługa standardu 11ax 80MHz
(Rzeczywista prędkość danych może się różnić w zależności od środowiska i sprzętu.)

Rozszerzalne sloty

CPU:
- 1 x PCI Express x16 slot, obsługa PCIe 4.0 i działanie w x16
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub dysk NVMe SSD.

Chipset:
- 2 x PCI Express x1 sloty, obsługa PCIe 3.0 i działanie w x1

Interfejs pamięci masowej

CPU:
- 1 x M.2 connector (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 typu 2280) (M2A_CPU)
Chipset:
- 1 x M.2 connector (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 typu 2280) (M2P_SB)
- 4 x SATA 6Gb/s connectors
Obsługa RAID 0, 1, 5, 10 dla urządzeń pamięci SATA

USB

Chipset:
- 1 x port USB typu-C® obsługujący USB 3.2 Gen 1, dostępny przez wewnętrzny nagłówek USB
- 5 x portów USB 3.2 Gen 1 (3 z tyłu, 2 dostępne przez wewnętrzny nagłówek USB)
- 2 x porty USB 2.0/1.1 z tyłu
Chipset+USB 2.0 Hub:
- 4 x portów USB 2.0/1.1 dostępnych przez wewnętrzne nagłówki USB

Podłączenia I/O wewnątrz obudowy

1 x 24-pinowe główne złącze zasilania ATX
1 x 8-pinowe złącze zasilania ATX 12V
1 x nagłówek wentylatora CPU
3 x nagłówki wentylatorów systemowych
1 x nagłówek LED adresowalnego taśmowego diody LED
1 x nagłówek RGB diod LED
2 x gniazda Socket 3 M.2
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek USB typu-C® z obsługą USB 3.2 Gen 1
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (tylko moduł GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x nagłówek portu szeregowego
1 x nagłówek portu równoległego
1 x nagłówek S/PDIF Out
1 x przycisk Q-Flash Plus
1 x zworka reset
1 x zworka wyczyszczenia CMOS

Złącza I/O na panelu tylnym

2 x portów USB 2.0/1.1
1 x port PS/2 dla klawiatury/myszy
2 x złącza antenowe SMA (1T1R)
1 x port D-Sub*
1 x DisplayPort*
1 x port HDMI*
3 x porty USB 3.2 Gen 1
1 x port RJ-45
3 x złącza audio

* Rzeczywiste wsparcie może się różnić w zależności od CPU

Kontroler I/O

Układ iTE® I/O Controller

Monitorowanie sprzętu

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatora
* Funkcja regulacji prędkości wentylatora zależy od zainstalowanego wentylatora

BIOS

1 x pamięć flash 128 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne funkcje

Obsługa GIGABYTE Control Center (GCC)
* dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługi każdego z nich mogą się również różnić w zależności od specyfikacji płyty głównej.

Obsługa Q-Flash
Obsługa Q-Flash Plus

Oprogramowanie dołączone

Norton® Internet Security (wersja OEM)
Oprogramowanie zarządzania przepustowością LAN

System operacyjny

Obsługa Windows 11 64-bit
Obsługa Windows 10 64-bit

Formatu

Micro ATX; 24,4 cm x 24,4 cm
