GIGABYTE MB Sc LGA1700 B760M D3HP, Intel B760, 4xDDR5, 1xDP, 1xHDMI, 1xVGA, mATX
Format:micro ATX; Chipset:Intel B760; Socket:Socket 1700; Motherboard memory module type:DDR5; RAID support:0, 1, 5, 10; PCI express 16x:1
Szczegóły

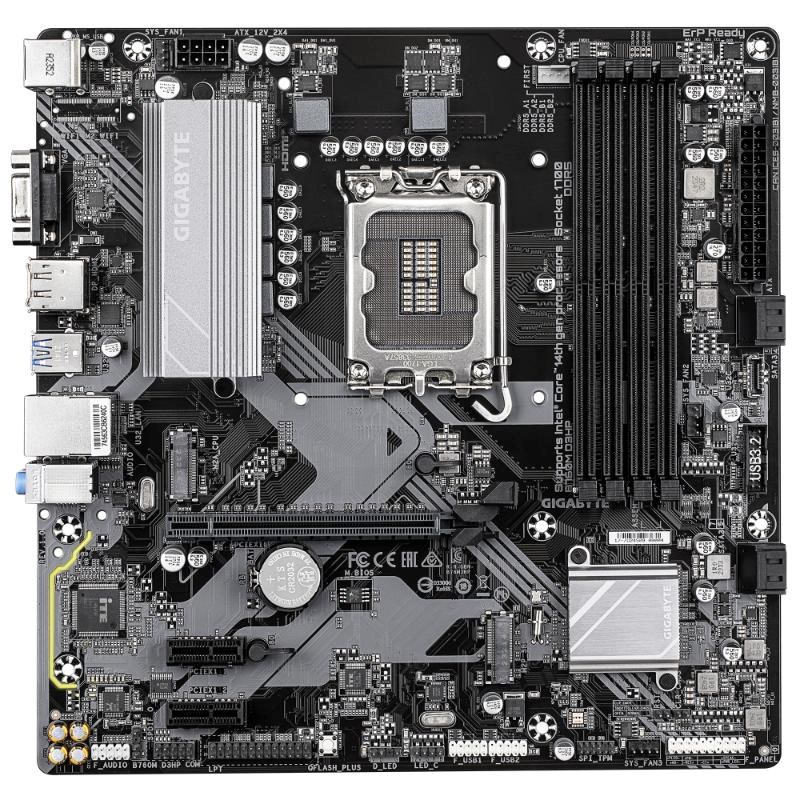

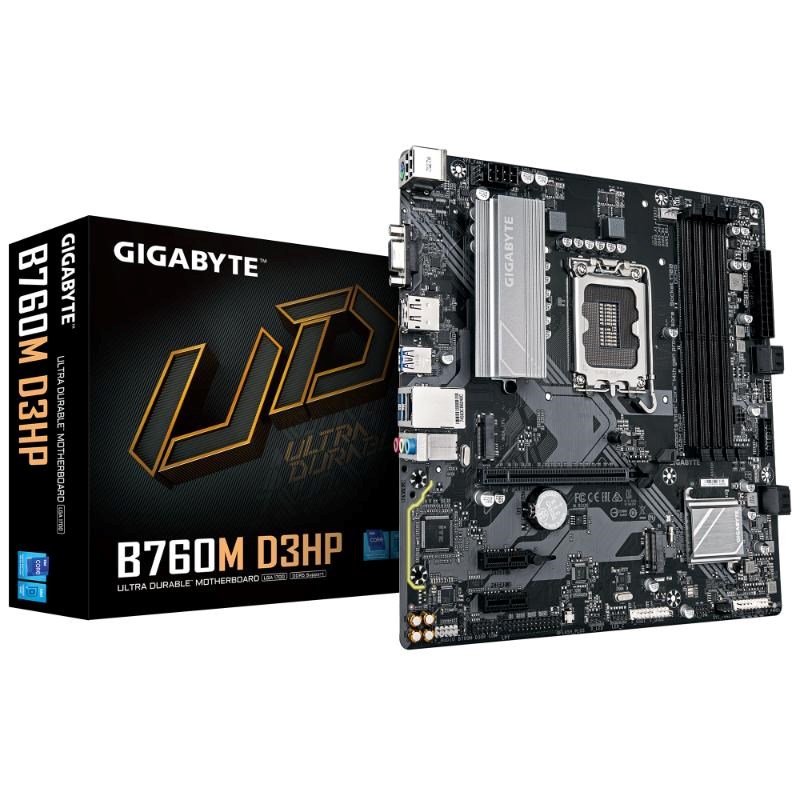

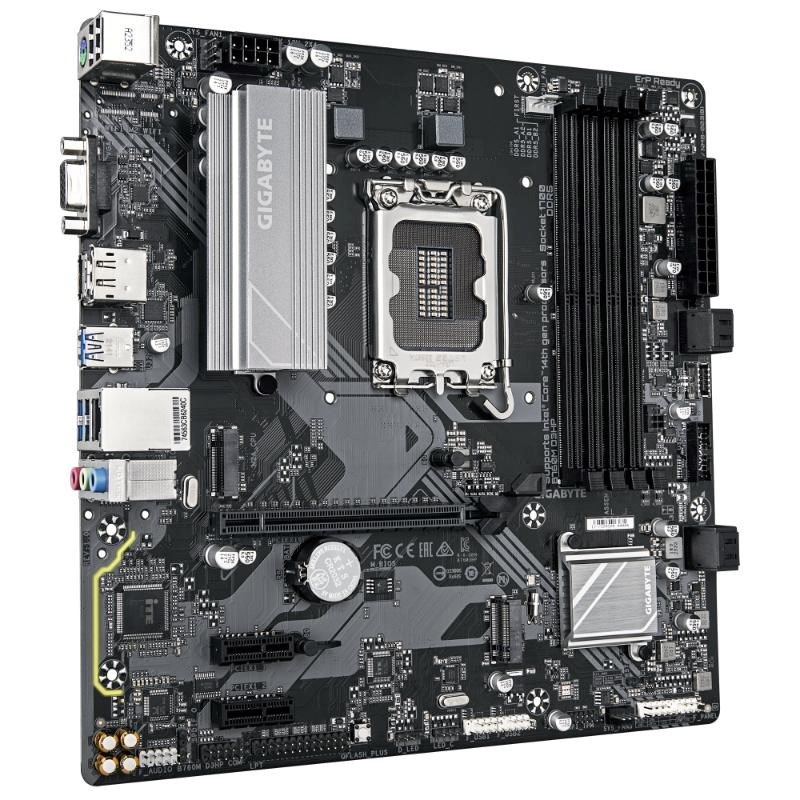

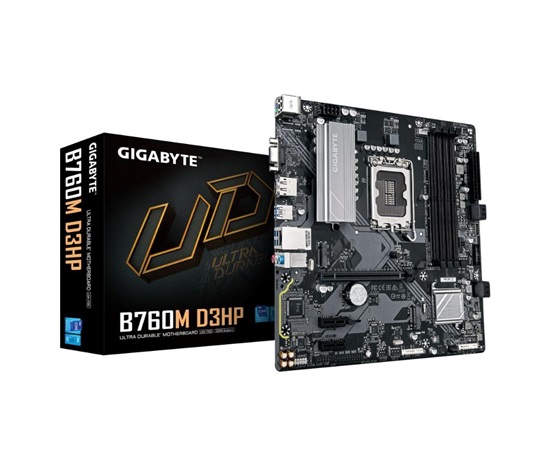

GIGABYTE B760M D3HP
- Obsługa procesorów Intel® Core™ 14. / 13. / 12. generacji
- Bezprzeciętna wydajność: Hybrydowe rozwiązanie cyfrowego VRM 4+1+1 faz
- Podwójny kanał DDR5: obsługa modułów pamięciowych XMP 4*DIMM
- Przyszłościowa pamięć masowa: 2*łączonek PCIe 4.0 x4 M.2
- Szybkie sieci: GbE LAN
- Rozszerzone możliwości podłączenia: przedni USB-C® 5Gb/s, DP, HDMI, D-Sub
- Smart Fan 6: Wiele czujników temperatury, hybrydowe złącza wentylatorów z FAN STOP
- Q-Flash Plus: Aktualizacja BIOS bez instalacji CPU, pamięci i karty graficznej

CPU
Gniazdo LGA1700: obsługa procesorów Intel® Core™ 14., 13. i 12. generacji
(Zobacz najnowszą listę obsługiwanych procesorów na stronie GIGABYTE.)
Pamięć podręczna L3 różni się w zależności od CPU
Chipset
Intel® B760 Express Chipset
Pamięć
Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- obsługa pamięci DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 z 13. generacji i 12. generacji Intel® Core™, Pentium® Gold i Celeron®:
- obsługa pamięci DDR5 4800/4400 MT/s
4 gniazda DIMM DDR5 obsługujące do 256 GB (64 GB pojedynczy moduł DIMM) pamięci systemowej
Architektura pamięci dual-channel
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 (tryb non-ECC)
Obsługa non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpłynąć na obsługiwane typy pamięci, szybkość danych i liczbę modułów DRAM, więcej informacji w "Memory Support List" na stronie GIGABYTE.)
Grafika onboard
Zintegrowany procesor graficzny-obsługa Intel® HD Graphics:
- 1 port D-Sub, obsługa rozdzielczości do 1920x1200@60 Hz
- 1 port HDMI, obsługa rozdzielczości do 4096x2160@60 Hz
* obsługa wersji HDMI 2.1 i HDCP 2.3.
** obsługa natywnych portów HDMI 2.1 zgodnych z TMDS.
- 1 port DisplayPort, obsługa rozdzielczości do 4096x2304@60 Hz
* obsługa wersji DisplayPort 1.2 i HDCP 2.3
(Specyfikacje graficzne mogą się różnić w zależności od obsługi CPU.)
Obsługa do trzech wyświetlaczy jednocześnie
Dźwięk
Realtek® Audio CODEC
Wysokiej rozdzielczości dźwięk
kanały 2/4/5.1/7.1
* Funkcjonalność gniazda audio można zmieniać za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, należy użyć oprogramowania audio.
Obsługa S/PDIF Out
LAN
Układ Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)
Slots rozszerzeń
CPU:
- 1 x PCI Express x16 obsługujący PCIe 4.0 i działający w trybie x16
* Slot PCIEX16 obsługuje tylko kartę graficzną lub NVMe SSD.
Chipset:
- 2 x PCI Express x1, obsługa PCIe 3.0 i działanie w trybie x1
Interfejsy pamięci masowej
CPU:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2, typ 2280) (M2A_CPU)
Chipset:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2, typ 2280) (M2P_SB)
- 4 x złącza SATA 6Gb/s
Wsparcie RAID 0, 1, 5 i 10 dla urządzeń magazynujących SATA
USB
Chipset:
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 1, dostępny przez wewnętrzny header USB
- 5 x portów USB 3.2 Gen 1 (3 na tylnym panelu, 2 dostępne przez wewnętrzny header USB)
- 2 x porty USB 2.0/1.1 na panelu tylnym
Chipset+ hub USB 2.0:
- 4 x porty USB 2.0/1.1 dostępne przez wewnętrzne headers USB
Złącza wewnętrzne I/O
1 x główny zasilacz ATX 24-pin
1 x złącze zasilania ATX 8-pin 12V
1 x złącze wentylatora CPU
3 x złącza wentylatorów systemowych
1 x złącze adresowalnego paska LED
1 x złącze RGB LED
2 x złącza Socket 3 M.2
4 x złącza SATA 6Gb/s
1 x złącze panelu przedniego
1 x złącze audio panelu przedniego
1 x złącze USB Type-C®, obsługa USB 3.2 Gen 1
1 x złącze USB 3.2 Gen 1
2 x złącza USB 2.0/1.1
1 x złącze Trusted Platform Module (dla modułu GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
1 x złącze portu szeregowego
1 x złącze portu równoległego
1 x złącze S/PDIF Out
1 x przycisk Q-Flash Plus
1 x przelacznik resetowania
1 x przelacznik kasowania CMOS
Złącza na panelu tylnym
2 x porty USB 2.0/1.1
1 x port PS/2 do klawiatury/myszki
1 x port D-Sub
1 x DisplayPort
1 x HDMI
3 x porty USB 3.2 Gen 1
1 x port RJ-45
3 x gniazda audio
Kontroler I/O
Układ iTE® I/O Controller
Monitoring H/W
Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatora
* Funkcja regulacji prędkości wentylatora zależy od zainstalowanego wentylatora
BIOS
1 x 128 Mbit pamięci flash
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Cechy unikalne
Obsługa GIGABYTE Control Center (GCC)
* Działanie dostępnych aplikacji w GCC może się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą się różnić w zależności od specyfikacji płyty głównej.
Obsługa Q-Flash
Obsługa Q-Flash Plus
Oprogramowanie w zestawie
Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania przepustowością LAN
System operacyjny
Obsługa Windows 11 64-bit
Obsługa Windows 10 64-bit Form Factor
Format
Formatu Micro ATX; 24,4cm x 24,4cm
Opis produktu został przetłumaczony przez sztuczną inteligencję i może zawierać nieścisłości.
Specyfikacje techniczne
- Pro procesory: Intel
- Počet paměťových slotů: 4
- Socket: Socket 1700
- Format: micro ATX
- Chipset: Intel B760
- Rodzaj pamięci: DDR5
- PCI express 16x: 1
- PCI Express x1: 2
- USB 2: 6
- USB 3: 5
- USB C: 1
- SATA 3: 4
- Wsparcie RAID: 5
- Wsparcie RAID: 1
- Wsparcie RAID: 0
- Wsparcie RAID: 10
- M.2 slot: 2
- 3.5mm Jack: Ano
- LAN: 1Gbit/s
- VGA: 1
- DVI: 0
- HDMI: 1
- DisplayPort: 1
- Led Header: Ano
- TPM: Ano
- DisplayPort Type-C: 0
