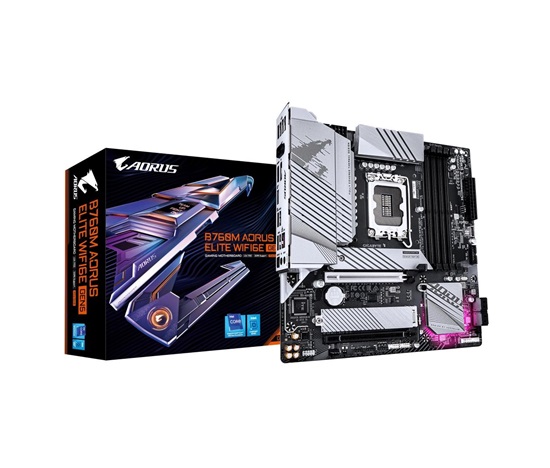

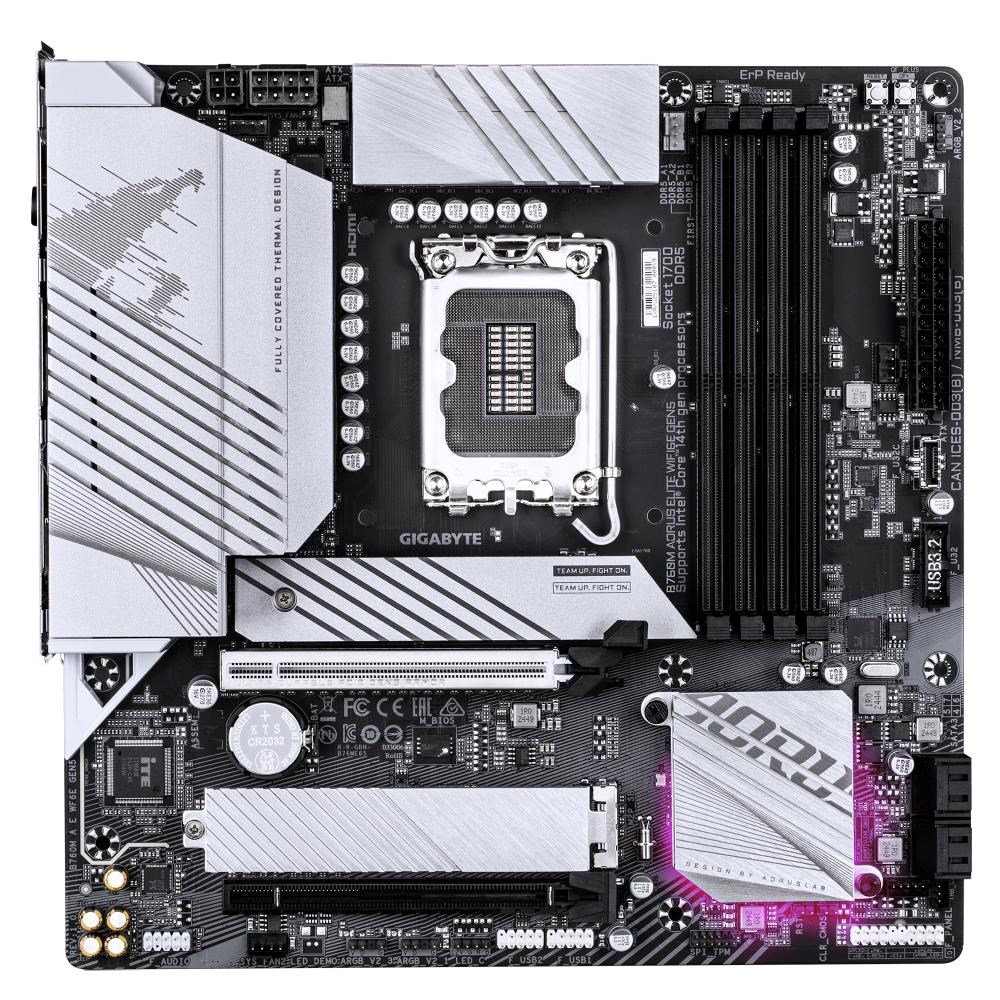

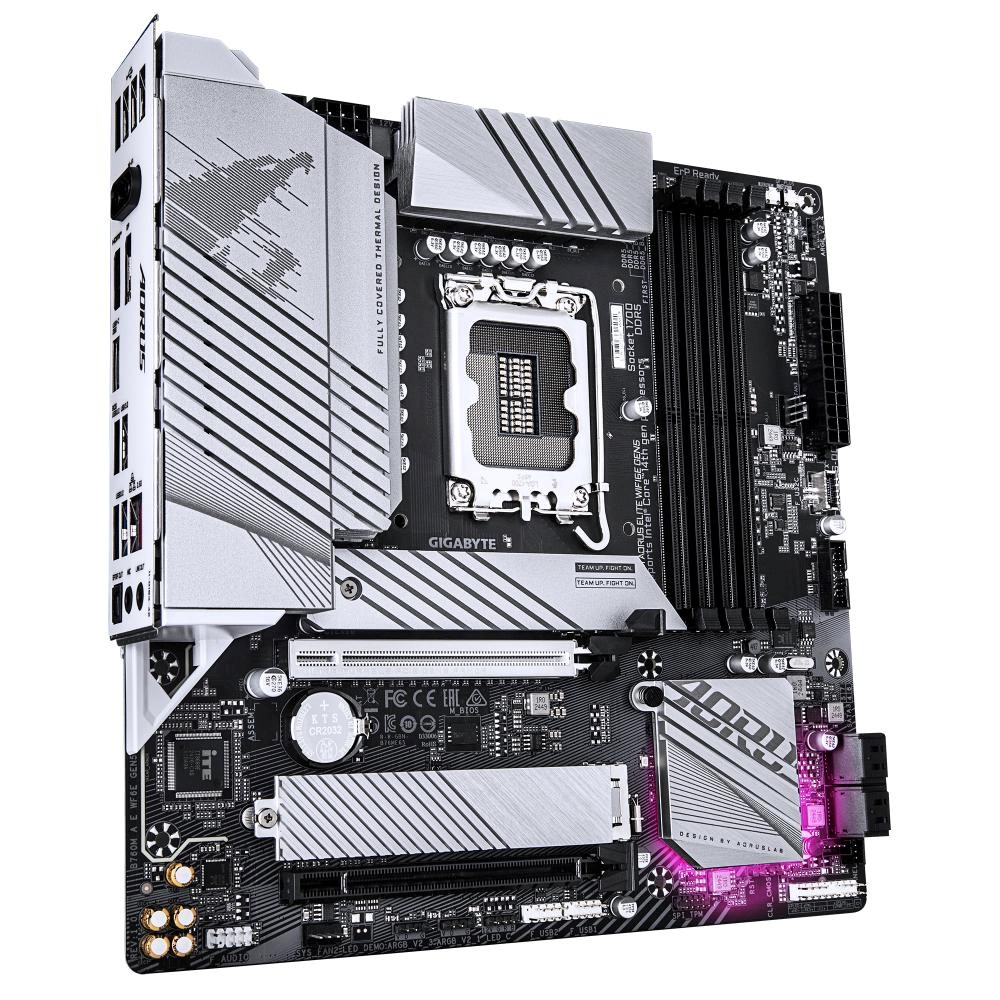

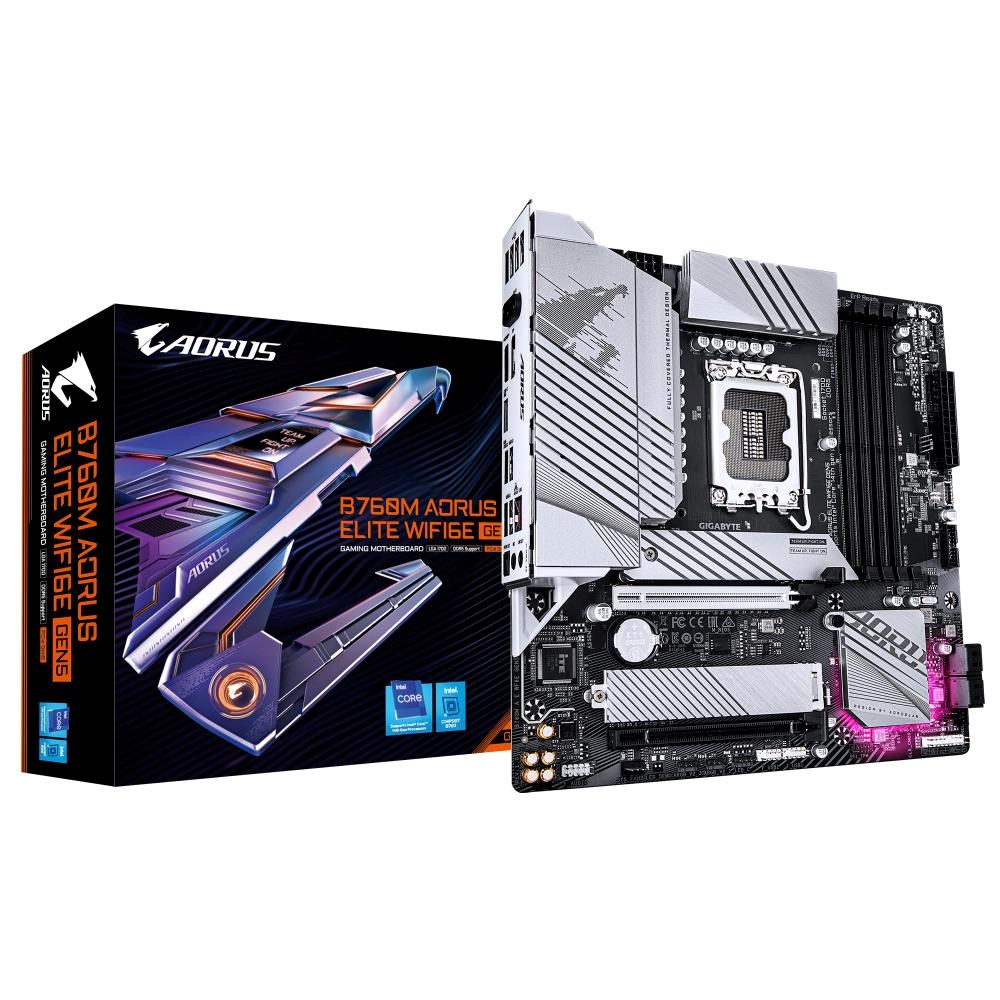

GIGABYTE MB Sc LGA1700 B760M AORUS ELITE WIFI6E GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI, mATX

CPU

Gniazdo LGA1700: obsługa procesorów Intel® Core™ 14., 13. i 12. generacji, Pentium® Gold i Celeron®
(sprawdź listę obsługiwanych procesorów na stronie GIGABYTE.)
Pamięć podręczna L3 różni się w zależności od CPU

Chipset

Intel® B760 Express Chipset

Pamięć

Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa modułów pamięci DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. i 12. generacji oraz Pentium® Gold i Celeron®:
- Obsługa modułów pamięci DDR5 4800/4400 MT/s
4 gniazda DDR5 DIMM obsługujące do 256 GB (64 GB na pojedynczym module) pamięci systemowej
Architektura pamięci dwukanałowej
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 (tryb nie-ECC)
Obsługa nie-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa profilu pamięci Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość i liczbę modułów DRAM, więcej informacji na stronie GIGABYTE.)

Wbudowana grafika

Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
- 1 x port HDMI, maksymalna rozdzielczość 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa portów zgodnych z HDMI 2.1 TMDS natywnie.

- 1 x DisplayPort, obsługa maksymalnej rozdzielczości 4096x2304@60 Hz
* Obsługa DisplayPort 1.2 i HDCP 2.3

(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)

Dźwięk

Realtek® Audio CODEC
High Definition Audio
kanały 2/4/5.1/7.1
* Funkcje gniazd audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, dostęp do ustawień w oprogramowaniu audio.

Wsparcie dla S/PDIF Out

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa standardu bezprzewodowego 11ax 160MHz
(Rzeczywista przepływność może się różnić w zależności od środowiska i sprzętu.)

Złącza rozszerzeń

CPU:
- 1 x slot PCI Express x16, obsługa PCIe 5.0 i x16 (PCIEX16)
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub SSD NVMe. Jeśli zamierzasz zainstalować tylko jedną kartę graficzną, upewnij się, że jest ona włożona do slotu PCIEX16.

Chipset:
- 1 x slot PCI Express x16, obsługa PCIe 4.0 i x4 (PCIEX4)

Interfejsy pamięci masowej

CPU:
- 1 x złącze M.2 (Socket 3, M key, obsługa PCIe 4.0 x4/x2 SSD) (M2A_CPU)
Chipset:
- 1 x złącze M.2 (Socket 3, M key, obsługa PCIe 4.0 x4/x2 SSD) (M2P_SB)
- 4 x złącza SATA 6Gb/s
Wsparcie dla RAID 0, 1, 5 i 10 dla urządzeń SATA

USB

Chipset:
- 1 x port USB typu-C® na panelu tylnym, obsługa USB 3.2 Gen 2x2
- 1 x port USB typu-C® z obsługą USB 3.2 Gen 2, dostępny przez wewnętrzny header USB
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 1 x port USB 3.2 Gen 1 na panelu tylnym
- 4 x porty USB 2.0/1.1 dostępne przez wewnętrzne header USB
Chipset+USB 3.2 Gen 1 Hub:
- 4 x porty USB 3.2 Gen 1 (2 na panelu tylnym, 2 dostępne przez wewnętrzny header USB)
Chipset+USB 2.0 Hub:
- 4 x porty USB 2.0/1.1 na panelu tylnym

Wewnętrzne złącza I/O

1 x główny zasilacz ATX 24-pin
1 x złącze zasilania CPU 8-pin ATX 12V
1 x złącze zasilania CPU 4-pin ATX 12V
1 x nagłówek wentylatora CPU
3 x nagłówki wentylatorów systemowych
3 x nagłówki adresowalnych RGB Gen2 LED
1 x nagłówek taśmy LED RGB
2 x złącza M.2 Socket 3
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek USB typu-C®, obsługa USB 3.2 Gen 2
1 x nagłówek USB 3.2 Gen 1
2 x nagłówek USB 2.0/1.1
2 x złącza Thunderbolt™ dodatki karty
1 x nagłówek zaufanego modułu platformy (jeśli obsługuje go GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x przycisk Q-Flash Plus
1 x przycisk reset
1 x zworę reset
1 x zworę do wyczyszczenia CMOS

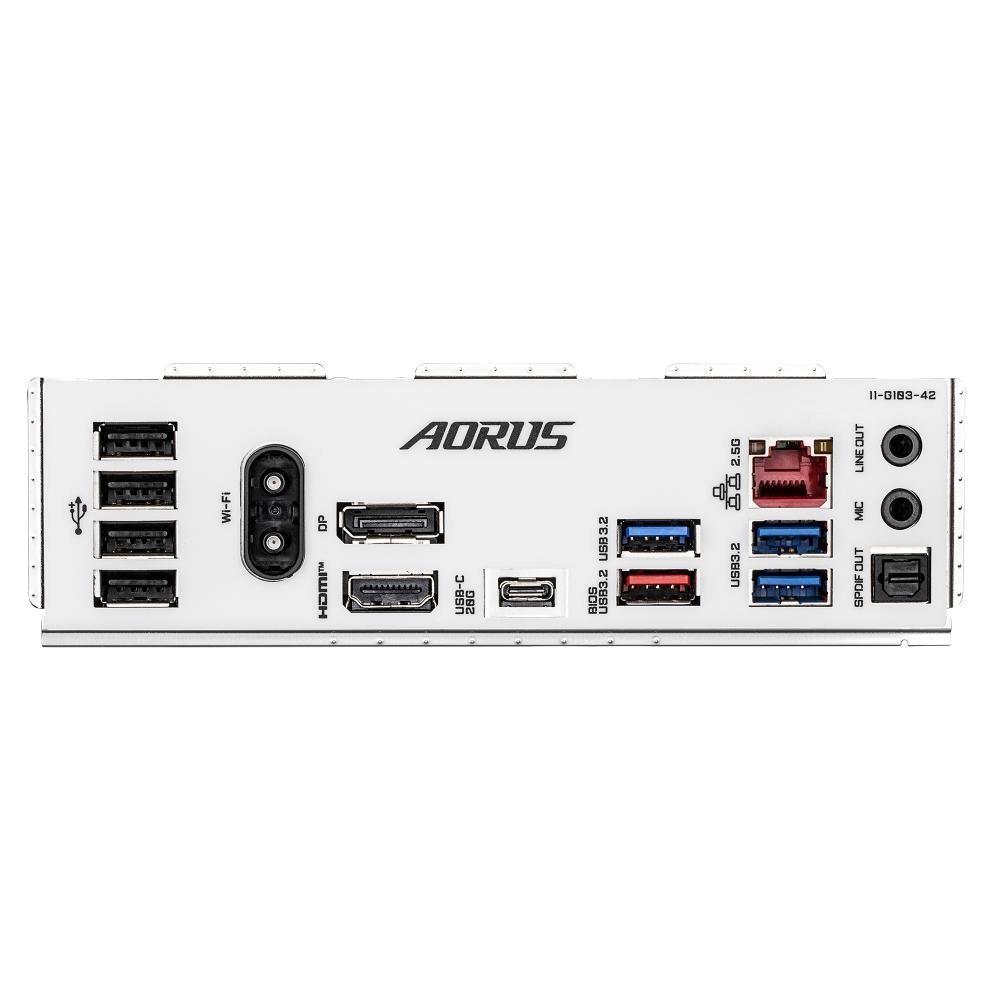

Złącza I/O na panelu tylnym

2 x złącza antenowe (2T2R)
1 x port USB typu-C®, obsługa USB 3.2 Gen 2x2
1 x port USB 3.2 Gen 2 Type-A (czerwony)
3 x porty USB 3.2 Gen 1
4 x porty USB 2.0/1.1
1 x port HDMI (Uwaga)
1 x DisplayPort (Uwaga)
1 x port RJ-45
1 x optyczny wyjściowy S/PDIF
2 x gniazda audio

(Uwaga) Rzeczywite wsparcie może się różnić w zależności od CPU.

Kontroler I/O

chip iTE® I/O Controller

Monitoring H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Sterowanie prędkością wentylatora
* Funkcja sterowania prędkością wentylatora zależy od zainstalowanego wentylatora.

BIOS

1 x pamięć flash 256 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Cechy wyjątkowe

Wspieranie GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą się różnić w zależności od specyfikacji płyty głównej.

Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus

Oprogramowanie w zestawie

Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania pasmem LAN

System operacyjny

Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit

Forma

Micro ATX; wymiary 24.4cm x 24.4cm
