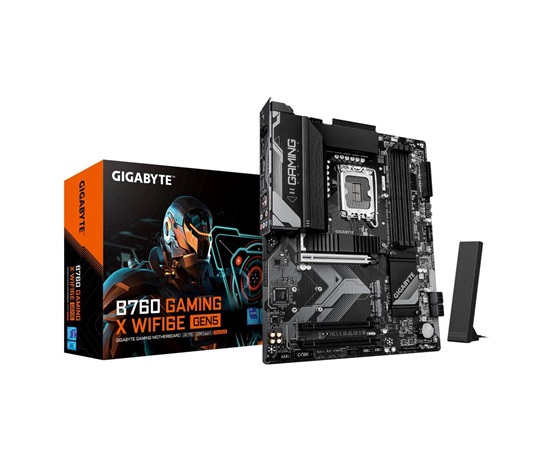

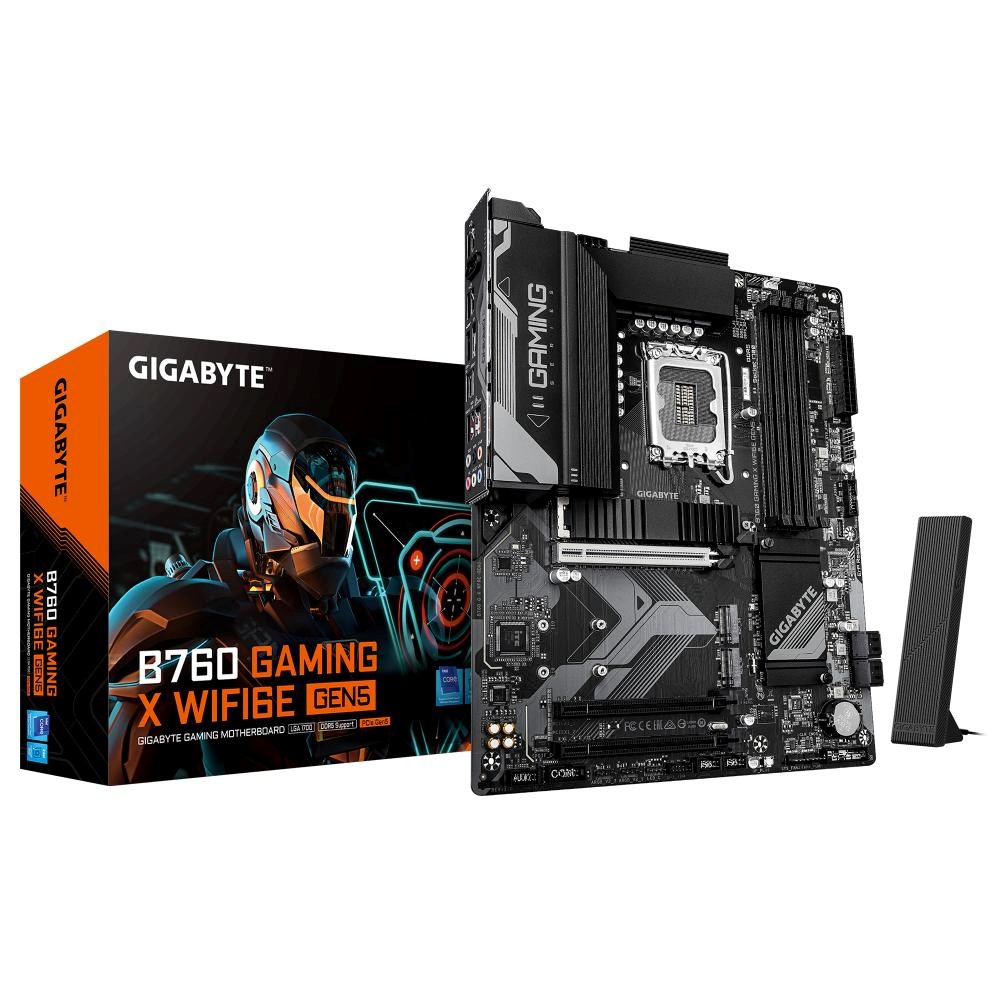

GIGABYTE MB Sc LGA1700 B760 GAMING X WIFI6E GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI

CPU

Gniazdo LGA1700: Obsługa procesorów Intel® Core™ 14., 13., i 12. generacji,
Pentium® Gold i Celeron®
(Najnowsza lista obsługi CPU dostępna na stronie GIGABYTE.)
?Pamięć cache L3 różni się w zależności od CPU

Chipset

Intel® B760 Express Chipset

Pamięć

Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa modułów pamięci DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. oraz 12. generacji, Pentium® Gold i Celeron®:
- Obsługa modułów pamięci DDR5 4800/4400 MT/s
4 gniazda DDR5 DIMM obsługujące do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dwukanałowej
Obsługa modułów ECC Un-buffered DIMM 1Rx8/2Rx8 (tryb bez ECC)
Obsługa modułów non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa pamięci Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość i liczbę modułów DRAM, szczegóły na stronie "Lista obsługiwanej pamięci" na stronie GIGABYTE.)

Grafika zintegrowana

Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
- 1 x DisplayPort, obsługa maksymalnej rozdzielczości 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2 i HDCP 2.3

- 1 x port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@60 Hz
* Obsługa HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów HDMI 2.1 zgodnych z TMDS.

(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)

Dźwięk

Realtek® CODEC audio
Wysokiej rozdzielczości dźwięk
2/4/5.1/7.1 kanałów
* Możesz zmienić funkcję gniazda audio za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, skorzystaj z ustawień w oprogramowaniu audio.


Obsługa S/PDIF Out

LAN

Realttek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa standardu bezprzewodowego 11ax 160MHz
(Prędkość rzeczywista może się różnić w zależności od środowiska i sprzętu.)

Złącza rozszerzeń

CPU:
- 1 x PCI Express x16, obsługa PCIe 5.0 i x16 (PCIEX16)
* Gniazdo PCIEX16 obsługuje tylko kartę graficzną lub SSD NVMe. Przy instalacji tylko jednej karty graficznej, upewnij się, że jest ona zainstalowana w gnieździe PCIEX16.


Chipset:
- 2 x PCI Express x16, obsługa PCIe 3.0 i x1 (PCIEX1_1, PCIEX1_2)

Interfejsy SATA

CPU:
- 1 x M.2 connector (Socket 3, M key, obsługa SSD typu 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 2 x M.2 connectors (Socket 3, M key, obsługa SSD typu 22110/2280 PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)
- 4 x SATA 6Gb/s connectorów
?Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń danych SATA

USB

Chipset:
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 2, dostępny poprzez wewnętrzny header USB
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 1 x port USB Type-C® na panelu tylnym, z obsługą USB 3.2 Gen 1
- 3 x porty USB 3.2 Gen 1 (1 na panelu tylnym, 2 dostępne przez wewnętrzny header USB)
- 1 x port USB 2.0/1.1 na panelu tylnym
Chipset+2 huby USB 2.0:
- 8 x portów USB 2.0/1.1 (4 na panelu tylnym, 4 dostępne przez wewnętrzne header)

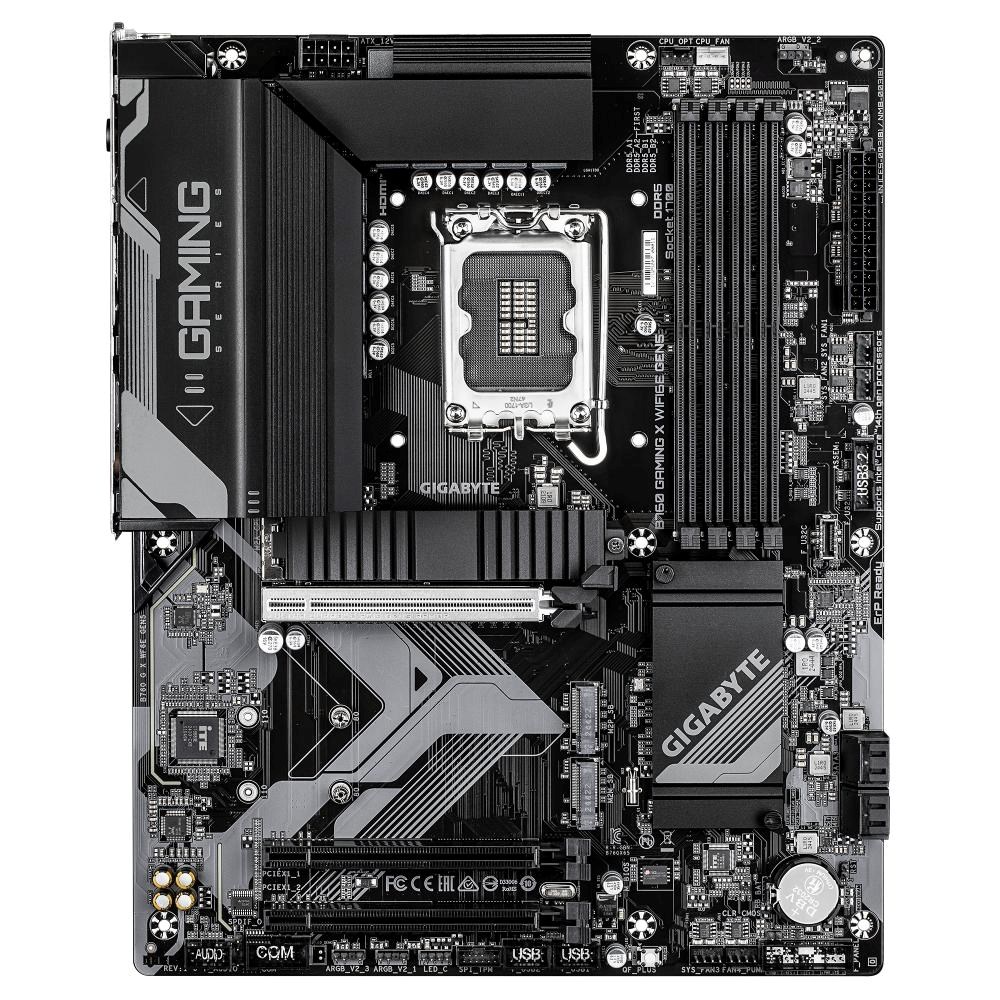

Złącza wewnętrzne I/O

1 x główny zasilacz ATX 24-pin
1 x złącze zasilania CPU 8-pin ATX 12V
1 x header wentylatora CPU
1 x header pompy chłodzenia wodnego CPU
3 x złącza wentylatorów systemowych
1 x header pompy chłodzenia wodnego systemu
3 x adresowalne LED RGB Gen2 złącza taśm LED
1 x RGB LED taśma LED header
3 x złącza Socket 3 M.2
4 x złącza SATA 6Gb/s
1 x złącze panelu przedniego
1 x złącze audio panelu przedniego
1 x wyjście S/PDIF
1 x header USB Type-C®, obsługa USB 3.2 Gen 2
1 x header USB 3.2 Gen 1
2 x header USB 2.0/1.1
1 x header modułu Trusted Platform Module (tylko moduł GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x złącze portu szeregowego
1 x przycisk Q-Flash Plus
1 x zworka reset
1 x zworka wyczyszczenia CMOS

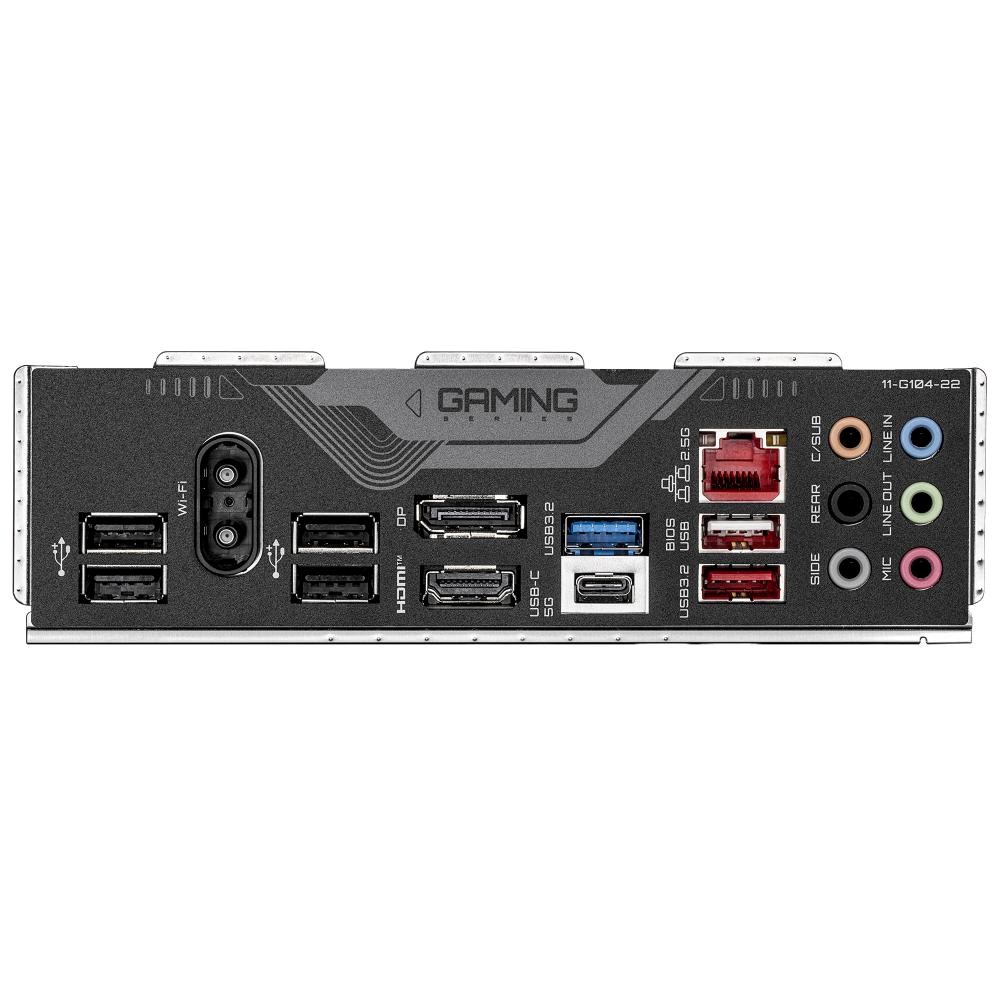

Złącza I/O na tylnym panelu

1 x port USB 3.2 Gen 2 Type-A (czerwony)
1 x port USB Type-C®, obsługa USB 3.2 Gen 1
1 x port USB 3.2 Gen 1
5 x portów USB 2.0/1.1
2 x złącza antenowe (2T2R)
1 x DisplayPort (Uwaga)
1 x port HDMI (Uwaga)
1 x port RJ-45
6 x gniazd audio

(Uwaga) Rzeczywite wsparcie może się różnić w zależności od CPU.

Kontroler I/O

Układ scalony ITE® I/O Controller

Monitorowanie H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatora
* Funkcja kontroli prędkości wentylatora (pompy) zależy od zainstalowanego wentylatora (pompy).

BIOS

1 x flash 256 Mbit
Używa licencjonowanego BIOSu AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne funkcje

Obsługa GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą się różnić w zależności od specyfikacji płyty głównej.


Obsługa Q-Flash
Obsługa Q-Flash Plus
Obsługa Smart Backup

Oprogramowanie w zestawie

Norton® Internet Security (wersja OEM)

System operacyjny

Obsługa Windows 11 64-bit
Obsługa Windows 10 64-bit

Form factor

Formfaktor ATX; 30,5 cm x 24,4 cm
