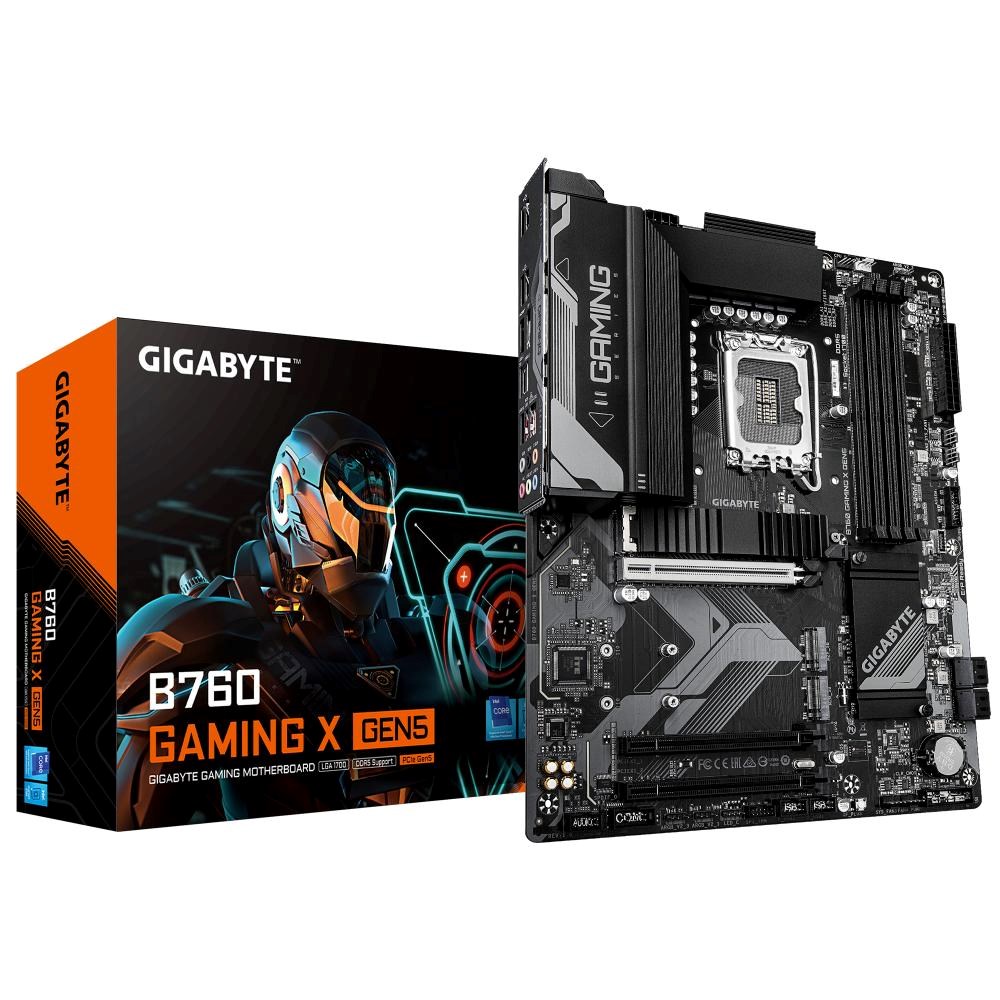

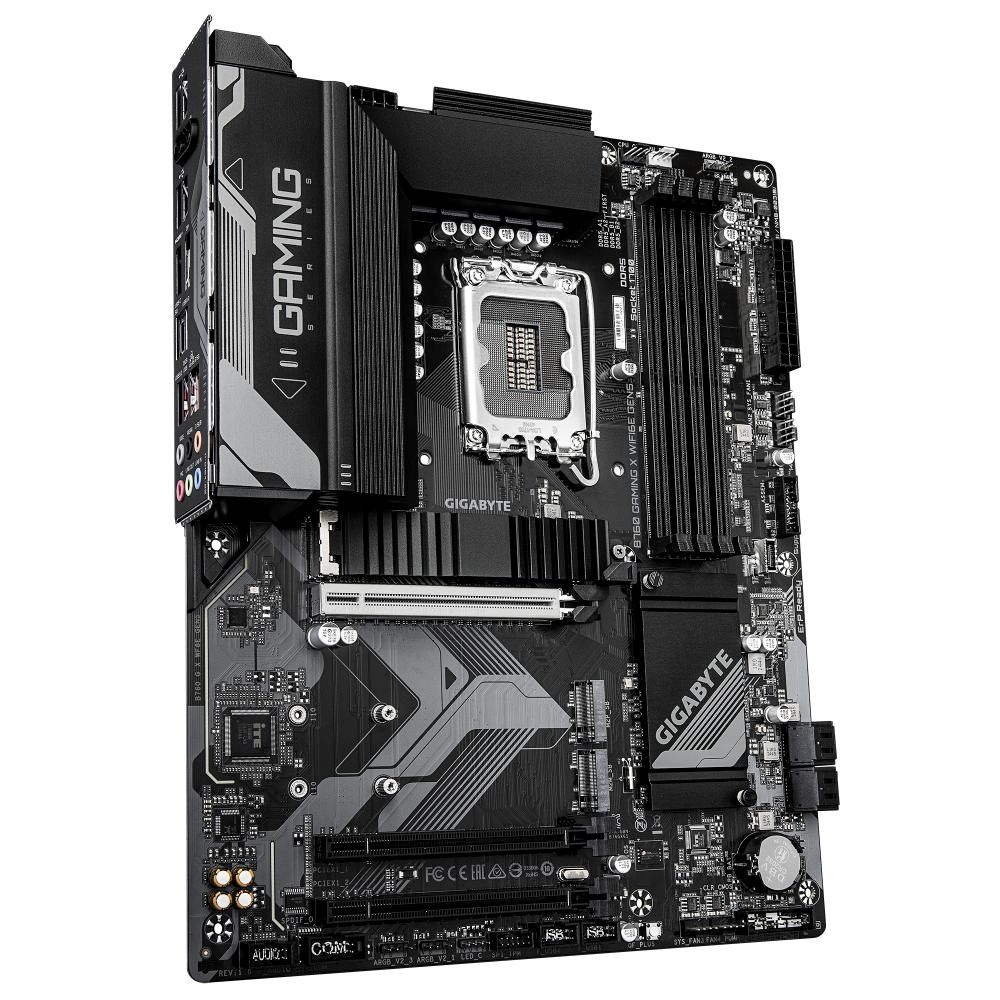

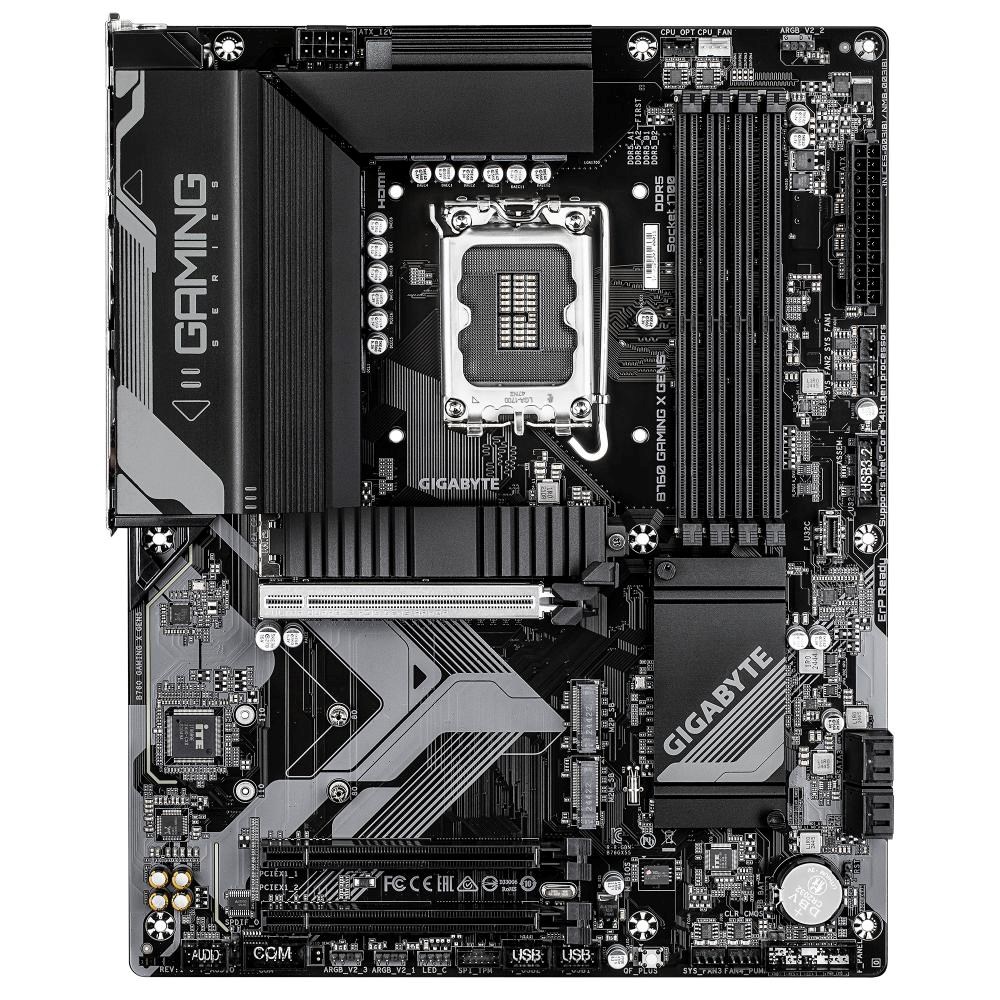

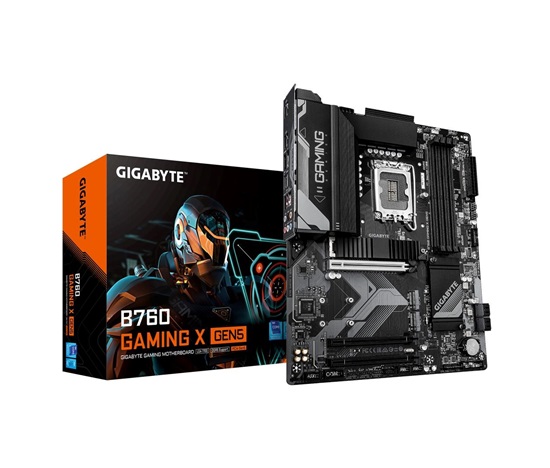

GIGABYTE MB Sc LGA1700 B760 GAMING X GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI

CPU

Gniazdo LGA1700: Obsługa procesorów Intel® Core™ 14. generacji, 13. generacji i 12. generacji,
Pentium® Gold i Celeron®
(Zobacz najnowszą listę obsługiwanych CPU na stronie GIGABYTE.)
?Pamięć cache L3 różni się w zależności od CPU

Zestaw chipsetów

Chipset Intel® B760 Express

Pamięć

Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa modułów pamięci DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. generacji i 12. generacji:
- Obsługa modułów pamięci DDR5 4800/4400 MT/s
4 gniazda DDR5 DIMM obsługujące do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dual-channel
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 (działają w trybie non-ECC)
Obsługa non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa modułów pamięci Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość (szybkość) i ilość modułów DRAM, więcej informacji znajdziesz na stronie GIGABYTE w "Memory Support List".)

Zintegrowana grafika

Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
- 1 x DisplayPort, obsługa maksymalnej rozdzielczości 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2 i HDCP 2.3

- 1 x port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów HDMI 2.1 zgodnych z TMDS.

(Specyfikacja grafiki może się różnić w zależności od obsługi CPU.)

Dźwięk

Realtek® CODEC audio
Wysokiej rozdzielczości dźwięk
2/4/5.1/7.1 kanałów
* Możesz zmienić funkcję gniazda audio za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, skorzystaj z ustawień w oprogramowaniu audio.

Obsługa S/PDIF Out

LAN

Realtek® LAN chip 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)

Złącza rozszerzeń

CPU:
- 1 x slot PCI Express x16, obsługa PCIe 5.0 i działanie x16 (PCIEX16)
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub dysk NVMe SSD. Jeśli zamierzasz zainstalować tylko jedną kartę graficzną, koniecznie umieść ją w slocie PCIEX16.


Zestaw chipsetów:
- 2 x sloty PCI Express x16, obsługa PCIe 3.0 i działanie x1 (PCIEX1_1, PCIEX1_2)

Interfejs magazynowania

CPU:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 typu 22110/2280) (M2A_CPU)
Zestaw chipsetów:
- 2 x złącza M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 typu 22110/2280) (M2P_SB, M2M_SB)
- 4 x złącza SATA 6Gb/s
?Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci SATA

USB

Zestaw chipsetów:
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 2, dostępny przez wewnętrzny nagłówek USB
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 1 x port USB Type-C® na panelu tylnym z obsługą USB 3.2 Gen 1
- 3 x porty USB 3.2 Gen 1 (1 na panelu tylnym, 2 dostępne przez wewnętrzne nagłówki USB)
- 1 x port USB 2.0/1.1 na panelu tylnym
Zestaw chipsetów + 2 huby USB 2.0:
- 8 x porty USB 2.0/1.1 (4 na panelu tylnym, 4 dostępne przez wewnętrzne nagłówki USB)

Wejścia/Wyjścia wewnątrz płyty głównej

1 x główny złącze zasilania ATX 24-pin
1 x złącze zasilania CPU 8-pin 12V
1 x nagłówek wentylatora CPU
1 x nagłówek pompy chłodzenia wodnego CPU
3 x nagłówki wentylatorów systemowych
1 x nagłówek pompy chłodzenia wodnego systemu
3 x adresowalne nagłówki LED RGB Gen2
1 x nagłówek pasków LED RGB
3 x złącza M.2 Socket 3
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek S/PDIF Out
1 x nagłówek USB Type-C®, obsługa USB 3.2 Gen 2
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (Tylko dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x nagłówek portu szeregowego
1 x przycisk Q-Flash Plus
1 x zworka resetowania
1 x zworka kasowania CMOS

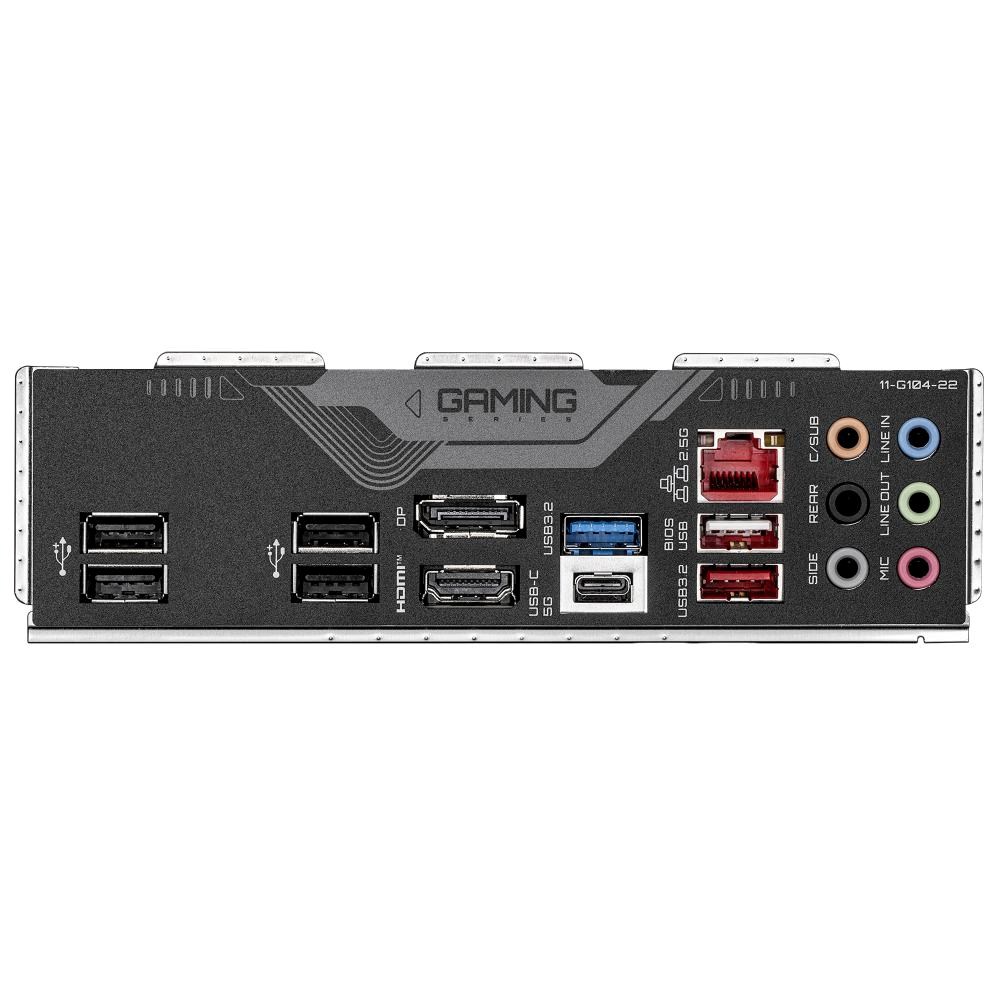

Złącza panelu I/O z tyłu płyty

1 x port USB 3.2 Gen 2 Type-A (czerwony)
1 x port USB Type-C® z obsługą USB 3.2 Gen 1
1 x port USB 3.2 Gen 1
5 x portów USB 2.0/1.1
2 x złącza antenowe (2T2R)
1 x DisplayPort (Uwaga)
1 x port HDMI (Uwaga)
1 x port RJ-45
6 x złącz audio

(Uwaga) Obsługa może się różnić w zależności od CPU.

Kontroler I/O

Chip iTE® I/O Controller

Monitorowanie H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatora
* Funkcja kontroli prędkości wentylatora (pompki) zależy od zainstalowanego wentylatora (pompki).

BIOS

1 x pamięć flash 256 Mbit
Używa licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne cechy

Wsparcie dla GIGABYTE Control Center (GCC)
* Działające aplikacje mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą również się różnić w zależności od specyfikacji płyty głównej.


Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus
Wsparcie dla Smart Backup

Oprogramowanie dołączone

Norton® Internet Security (wersja OEM)

System operacyjny

Obsługa Windows 11 64-bit
Obsługa Windows 10 64-bit

Kształt

Form Factor ATX; 30,5cm x 24,4cm
