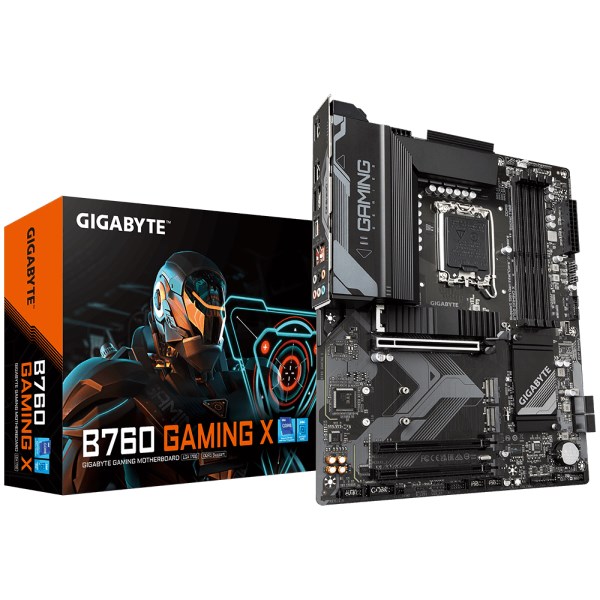

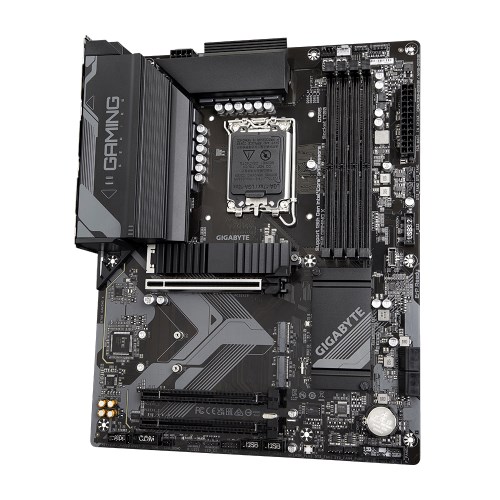

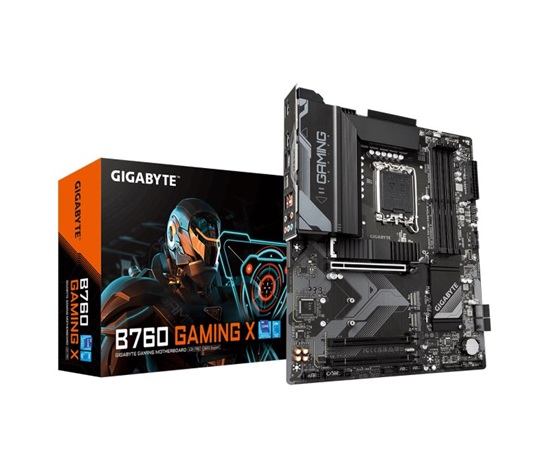

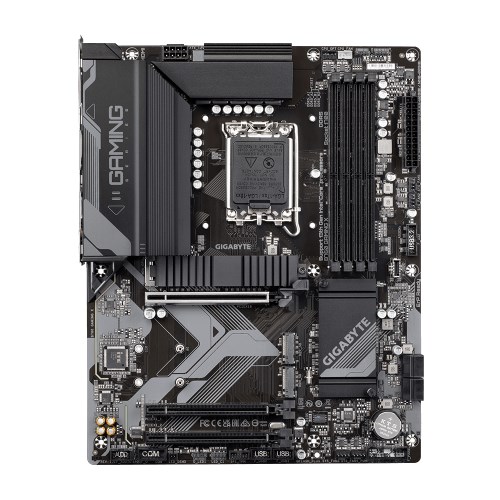

GIGABYTE MB Sc LGA1700 B760 GAMING X, 4xDDR5, 1xDP, 1xHDMI

CPU

Gniazdo LGA1700: obsługa procesorów Intel® Core™ 14., 13. i 12. generacji, Pentium® Gold oraz Celeron®
Wsad L3 zależny od CPU

Chipset

Intel® B760 Express Chipset

Pamięć

Wsparcie dla DDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s modułów pamięci
4 gniazda DDR5 DIMM obsługujące do 192 GB (48 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dual channel
Wsparcie dla modułów ECC Un-buffered DIMM 1Rx8/2Rx8 (działa w trybie nie-ECC)
Wsparcie dla modułów un-buffered DIMM 1Rx8/2Rx8/1Rx16 nie-ECC
Wsparcie dla Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci mogą wpływać na obsługiwane typy pamięci, prędkość (szybkość) i liczbę modułów DRAM, więcej informacji w "Memory Support List".)

Grafika onboard

Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
1 x DisplayPort, obsługa maksymalnej rozdzielczości 4096x2304@60 Hz
* Obsługa wersji DisplayPort 1.2 i HDCP 2.3
1 x port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa portów HDMI 2.1 TMDS native.
(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)

Dźwięk

kodek dźwięku Realtek®
audio wysokiej rozdzielczości
kanały 2/4/5.1/7.1
Wsparcie dla S/PDIF Out
* Funkcję gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować 7.1-kanałowe audio, uzyskaj dostęp do ustawień audio w oprogramowaniu.

LAN

chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Sloty rozszerzeń

CPU:
1 x slot PCI Express x16, obsługa PCIe 4.0 i działanie w x16 (PCIEX16)
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub NVMe SSD. Jeśli planujesz zainstalować tylko jedną kartę graficzną, upewnij się, że jest ona w slotcie PCIEX16.
Chipset:
2 x sloty PCI Express x16, obsługa PCIe 3.0 i działanie w x1 (PCIEX1_1, PCIEX1_2)

Interfejs magazynowania

CPU:
1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 typu 22110/2280) (M2A_CPU)
Chipset:
2 x złącza M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 typu 22110/2280) (M2P_SB, M2M_SB)
4 x złącza SATA 6Gb/s
Wsparcie dla RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci SATA

USB

Chipset:
1 x port USB Type-C® z obsługą USB 3.2 Gen 2, dostępny przez nagłówek USB na płycie
1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
1 x port USB Type-C® na panelu tylnym, z obsługą USB 3.2 Gen 1
3 x porty USB 3.2 Gen 1 (1 port na panelu tylnym, 2 porty dostępne przez nagłówek USB na płycie)
1 x port USB 2.0/1.1 na panelu tylnym
Chipset + 2 USB 2.0 Hubs:
8 x portów USB 2.0/1.1 (4 porty na panelu tylnym, 4 porty dostępne przez nagłówek USB na płycie)

Złącza wewnętrzne I/O

1 x główne złącze zasilania ATX 24-pin
1 x złącze zasilania ATX 8-pin 12V
1 x nagłówek wentylatora CPU
1 x nagłówek pompy chłodzenia wodnego / wentylatora CPU
3 x nagłówki wentylatorów systemowych
1 x nagłówek pompy chłodzenia wodnego / wentylatora systemowego
2 x nagłówki taśm LED z możliwością adresowania
2 x nagłówki taśm RGB LED
3 x złącza M.2 Socket 3
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek S/PDIF Out
1 x nagłówek USB Typ-C®, obsługa USB 3.2 Gen 2
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek modułu Trusted Platform (dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 wyłącznie)
1 x nagłówek portu szeregowego
1 x przycisk Q-Flash Plus
1 x zworka reset
1 x zworka wyczyszczenia CMOS

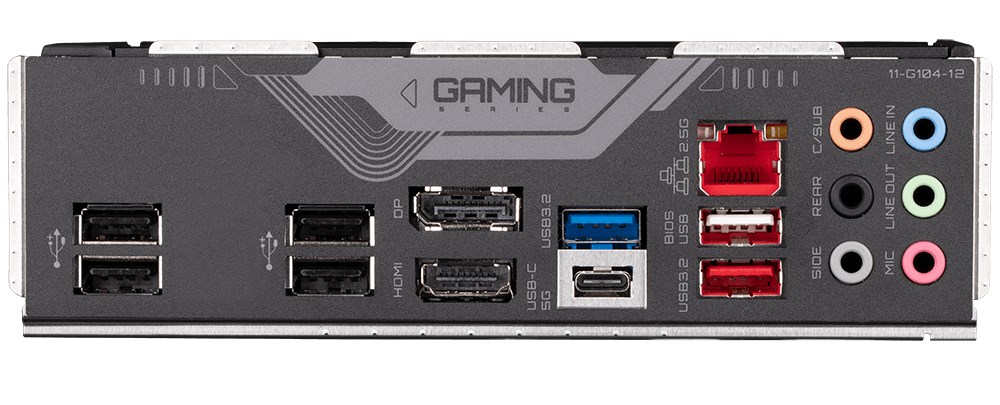

Złącza panelu tylnego

1 x port USB 3.2 Gen 2 Type-A (czerwony)
1 x port USB Type-C®, obsługa USB 3.2 Gen 1
1 x port USB 3.2 Gen 1
5 x portów USB 2.0/1.1
1 x DisplayPort
1 x port HDMI
1 x port RJ-45
6 x gniazdek audio

Kontroler I/O

Układ kontrolera I/O iTE®

Monitorowanie H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Sterowanie obrotami wentylatorów
* Funkcja sterowania prędkością wentylatorów (pomp) zależy od zainstalowanego wentylatora (pomp).

BIOS

1 x 256 Mbit flash
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne funkcje

Wsparcie dla GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus

Oprogramowanie dołączone

Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania pasmem LAN

System operacyjny

Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit

Formfaktor

Formfaktor ATX; 30,5 cm x 24,4 cm
