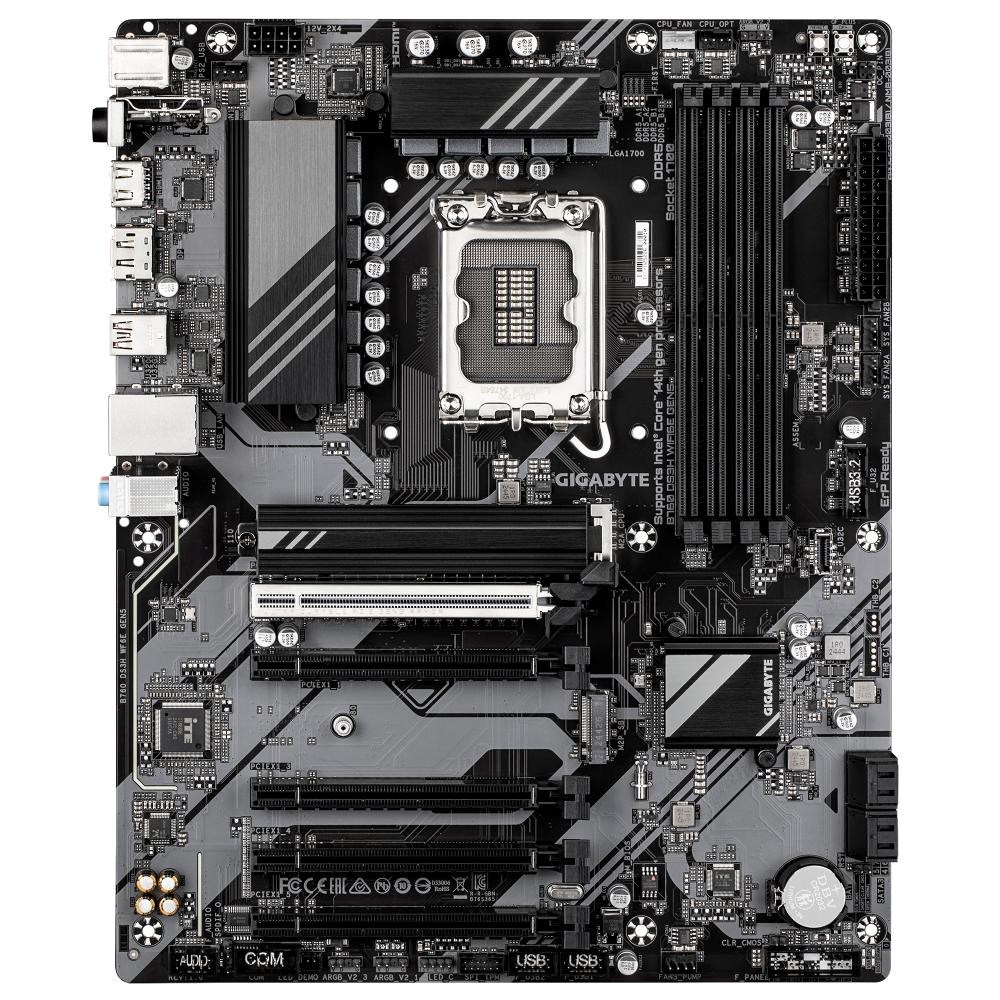

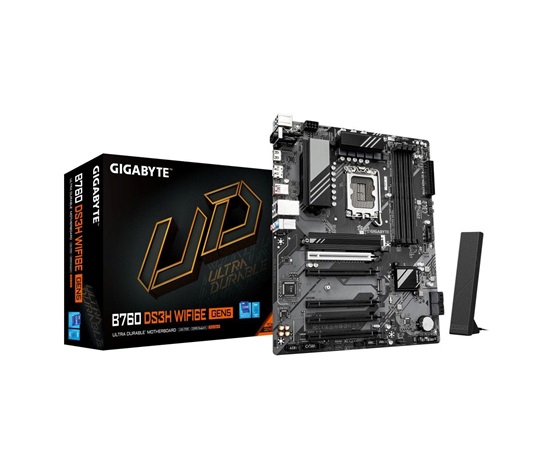

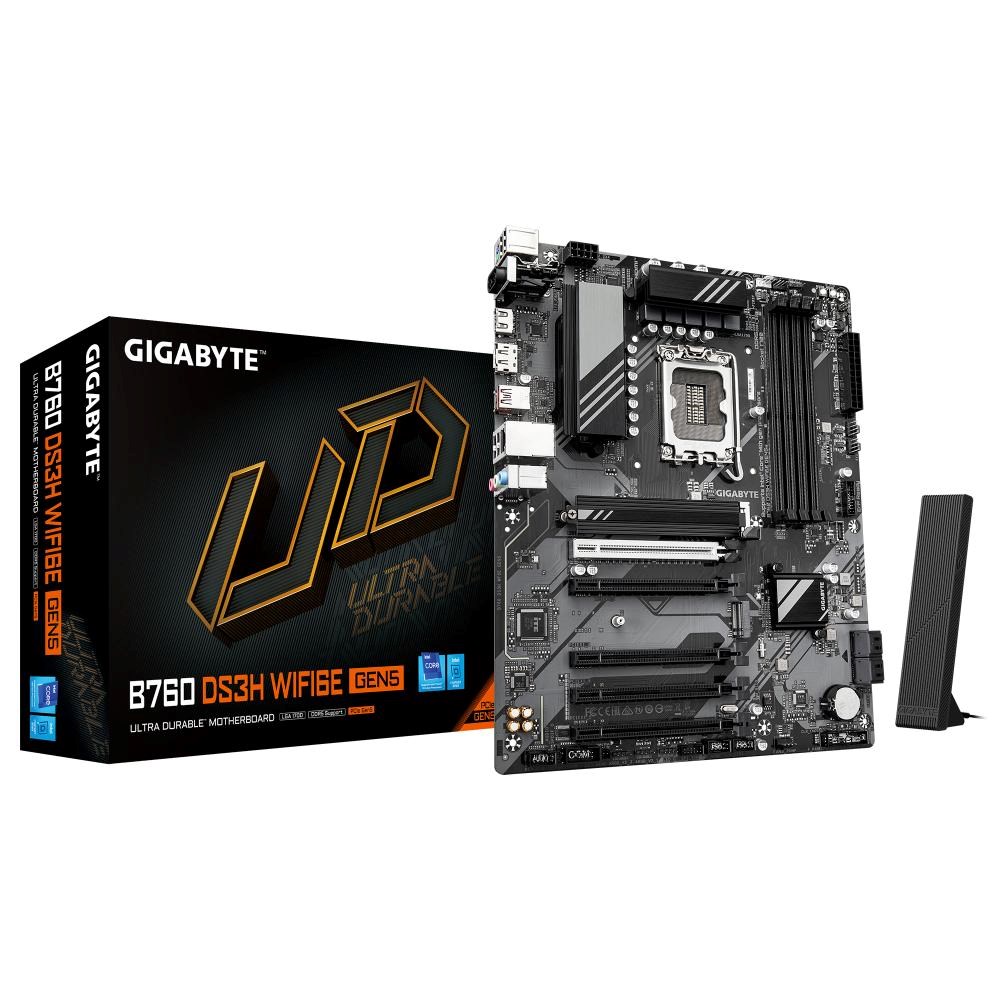

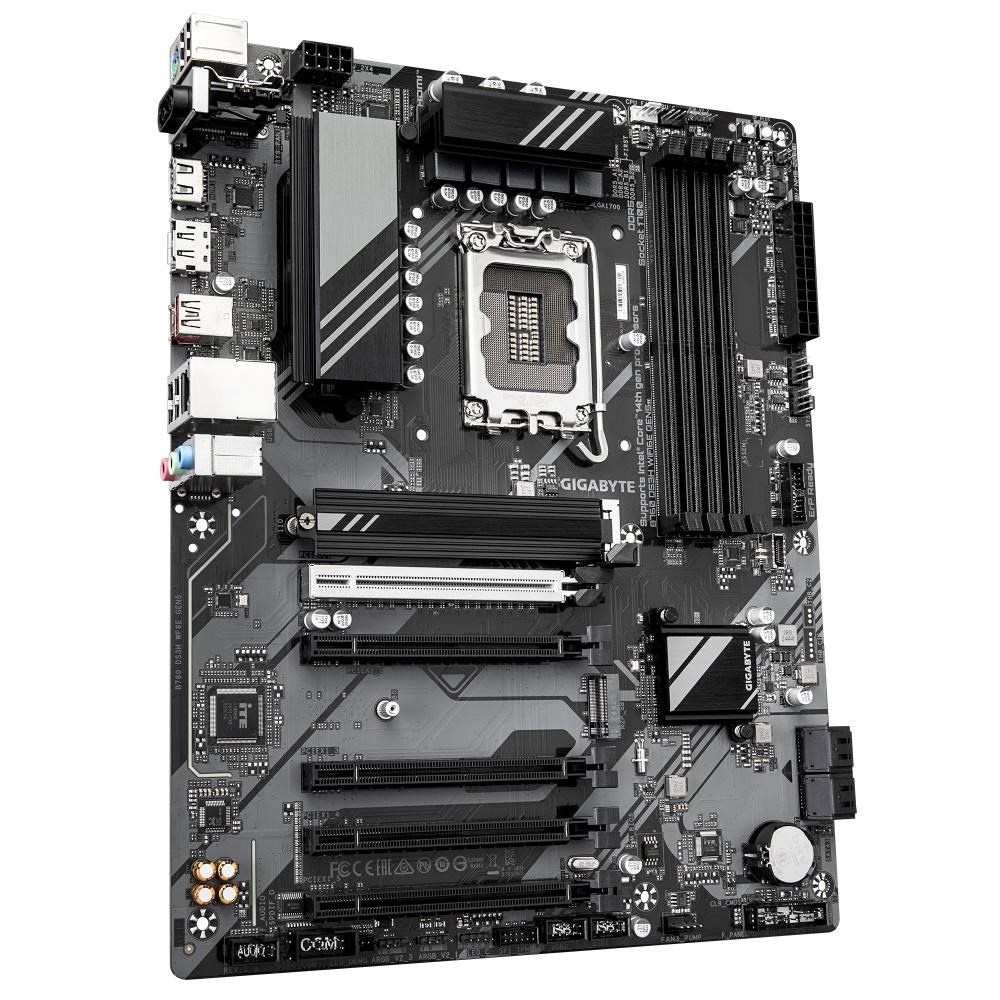

GIGABYTE MB Sc LGA1700 B760 DS3H WIFI6E GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI, WiFi

CPU

Złącze LGA1700: Obsługa procesorów Intel® Core™ 14., 13. i 12. generacji,
Pentium® Gold i Celeron®
(Zajrzyj na stronę GIGABYTE, aby uzyskać najnowszą listę obsługiwanych procesorów.)
Pamięć podręczna L3 różni się w zależności od CPU

Chipset

Intel® B760 Express Chipset

Pamięć

Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa pamięci DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. i 12. generacji i procesory Pentium® Gold i Celeron®:
- Obsługa pamięci DDR5 4800/4400 MT/s
4 gniazda DDR5 DIMM obsługujące do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dual channel
Obsługa modułów ECC Un-buffered DIMM 1Rx8/2Rx8 (działających w trybie nie-ECC)
Obsługa modułów non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Wsparcie dla Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość (szybkość) i liczbę modułów DRAM, proszę zapoznać się z „Memory Support List” na stronie GIGABYTE, aby uzyskać więcej informacji.)

Grafika onboard

Zintegrowany układ graficzny - obsługa Intel® HD Graphics:
- 1 port HDMI, obsługujący rozdzielczość do 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów HDMI 2.1 TMDS zgodnych.
- 1 port DisplayPort, obsługujący rozdzielczość do 4096x2304@60 Hz
* Obsługa DisplayPort 1.2 i HDCP 2.3
(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)

Dźwięk

Realtek® AUDIO CODEC
Wysokiej rozdzielczości audio
kanały 2/4/5.1/7.1
* Funkcję gniazda audio można zmieniać za pomocą oprogramowania audio. Do konfiguracji dźwięku 7.1 skorzystaj z oprogramowania audio.
Obsługa wyjścia S/PDIF

LAN

Układ sieci LAN Realtek® GbE (1 Gbps/100 Gbps/10 Mbps)

Moduł komunikacji bezprzewodowej

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa standardu 11ax 160MHz
(Rzeczywista prędkość danych może się różnić w zależności od środowiska i sprzętu.)

Złącza rozszerzeń

CPU:
- 1 x slot PCI Express x16, obsługa PCIe 5.0 i działanie x16 (PCIEX16)
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub NVMe SSD. Jeśli planujesz zainstalować tylko jedną kartę graficzną, upewnij się, że jest ona zainstalowana w slocie PCIEX16.
Chipset:
- 4 x sloty PCI Express x16, obsługa PCIe 3.0 i działanie x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Interfejs pamięci masowej

CPU:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 22110/2280) (M2A_CPU)
Chipset:
- 1 x złącze M.2 (Socket 3, M key, obsługa SSD PCIe 4.0 x4/x2 2280) (M2P_SB)
- 4 x złącza SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 oraz RAID 10 dla urządzeń pamięci masowej SATA

USB

Chipset:
- 1 x port USB Type-C® na panelu tylnym, obsługa USB 3.2 Gen 2x2
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 1, dostępny przez wewnętrzny nagłówek USB
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 2 x porty USB 3.2 Gen 1 dostępne przez wewnętrzny nagłówek USB
- 4 x porty USB 2.0/1.1 na panelu tylnym
Chipset+USB 2.0 Hub:
- 4 x porty USB 2.0/1.1 dostępne przez wewnętrzne nagłówki USB

Wewnętrzne złącza I/O

1 x główny złącze zasilania ATX 24-pin
1 x złącze zasilania ATX 8-pin 12V
1 x nagłówek wentylatora CPU
1 x nagłówek pompy chłodzenia wodnego/wentylatora CPU
3 x nagłówki wentylatorów systemowych
1 x nagłówek pompy chłodzenia wodnego/wentylatora systemowego
3 x adresowalne nagłówki LED RGB Gen2
1 x nagłówek LED RGB
2 x złącza M.2 Socket 3
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek S/PDIF Out
1 x nagłówek USB Type-C®, obsługa USB 3.2 Gen 1
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x nagłówek portu szeregowego
1 x przycisk Q-Flash Plus
1 x przycisk resetu
1 x zworek resetu
1 x zworek wyczyszczenia CMOS

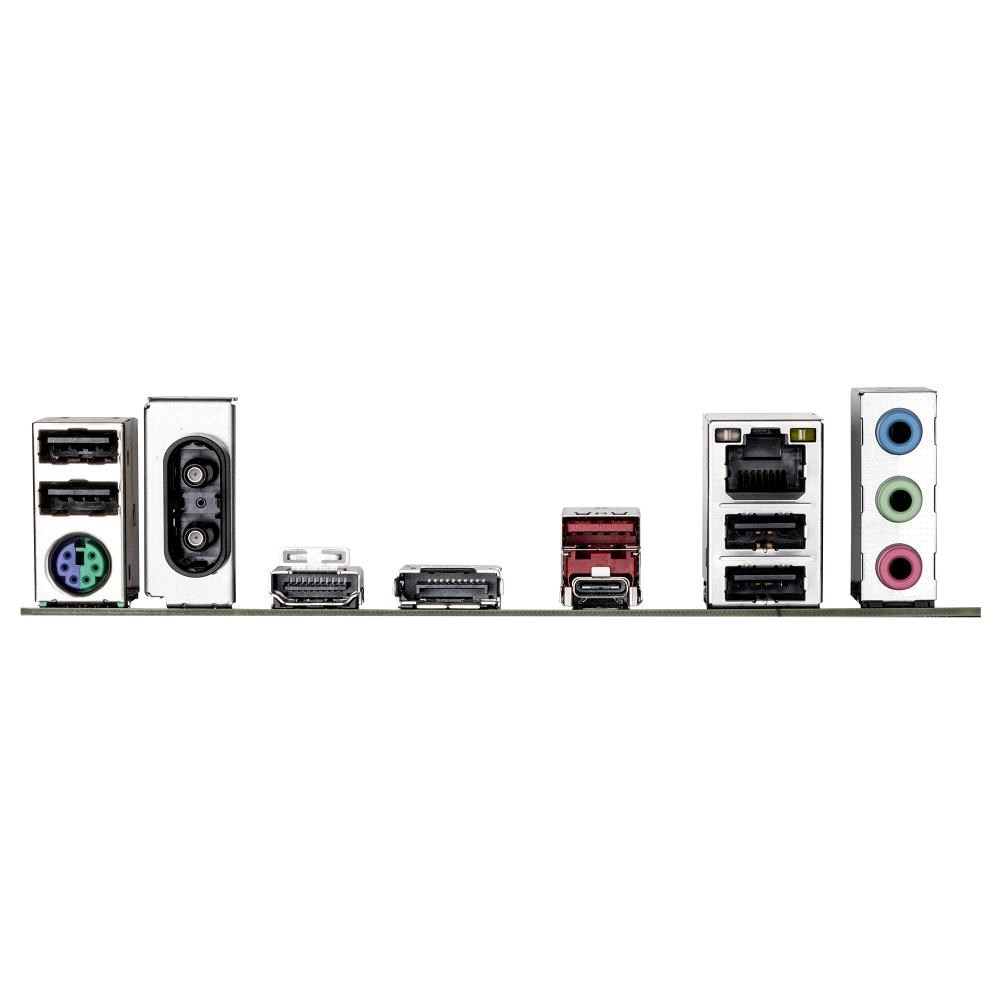

Złącza panelu tylnego

1 x port PS/2 do klawiatury/myszy
2 x złącza antenowe (2T2R)
1 x port USB Type-C®, obsługa USB 3.2 Gen 2x2
1 x port USB 3.2 Gen 2 Type-A (czerwony)
4 x porty USB 2.0/1.1
1 x port HDMI (Uwaga)
1 x DisplayPort (Uwaga)
1 x port RJ-45
3 x gniazda audio
(Uwaga) Rzeczywiste wsparcie może się różnić w zależności od CPU

Kontroler I/O

Układ iTE® I/O Controller

Monitorowanie H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatorów
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatora
* Funkcja regulacji prędkości wentylatora (pompy) będzie dostępna w zależności od zainstalowanego wentylatora (pompy).

BIOS

1 x pamięć flash 128 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Cechy unikalne

Wsparcie dla GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus
Wsparcie dla Smart Backup

Oprogramowanie w zestawie

Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania przepustowością LAN

System operacyjny

Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit

Form Factor

Form Raspberry ATX; 30,5 cm x 24,4 cm
