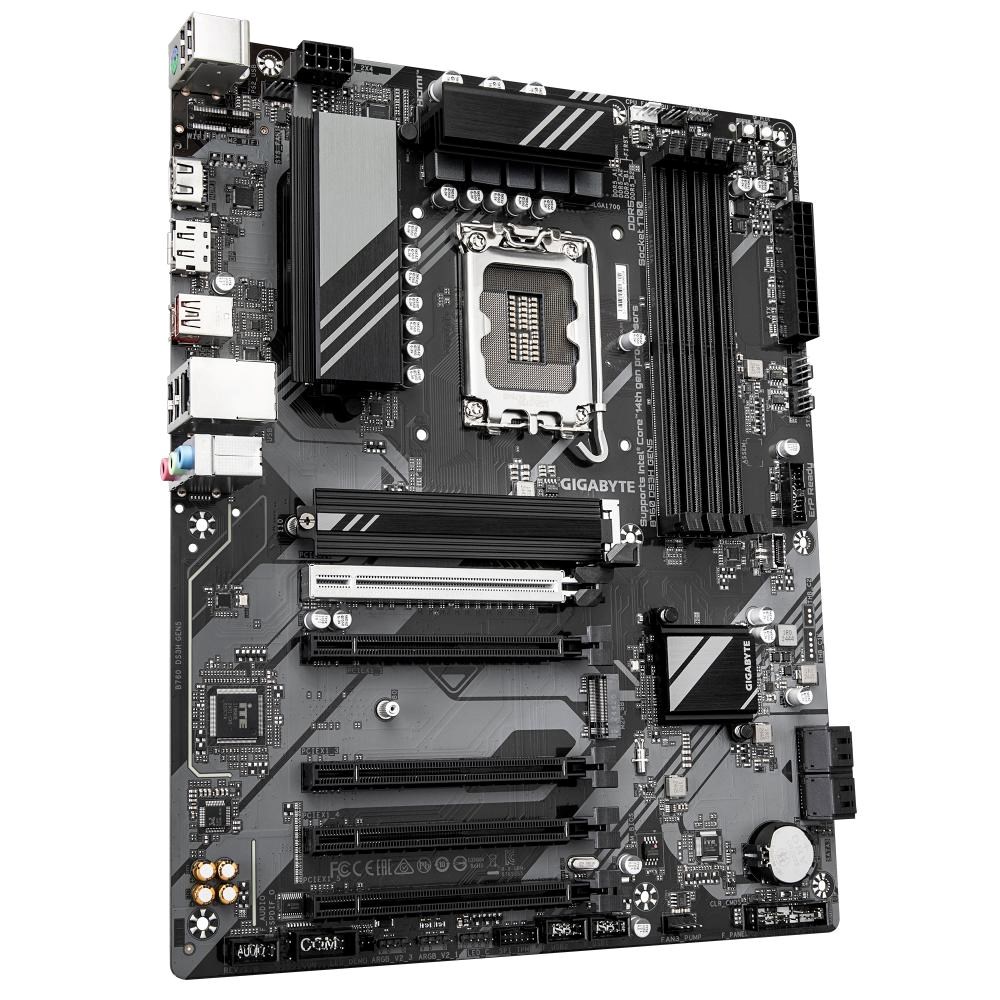

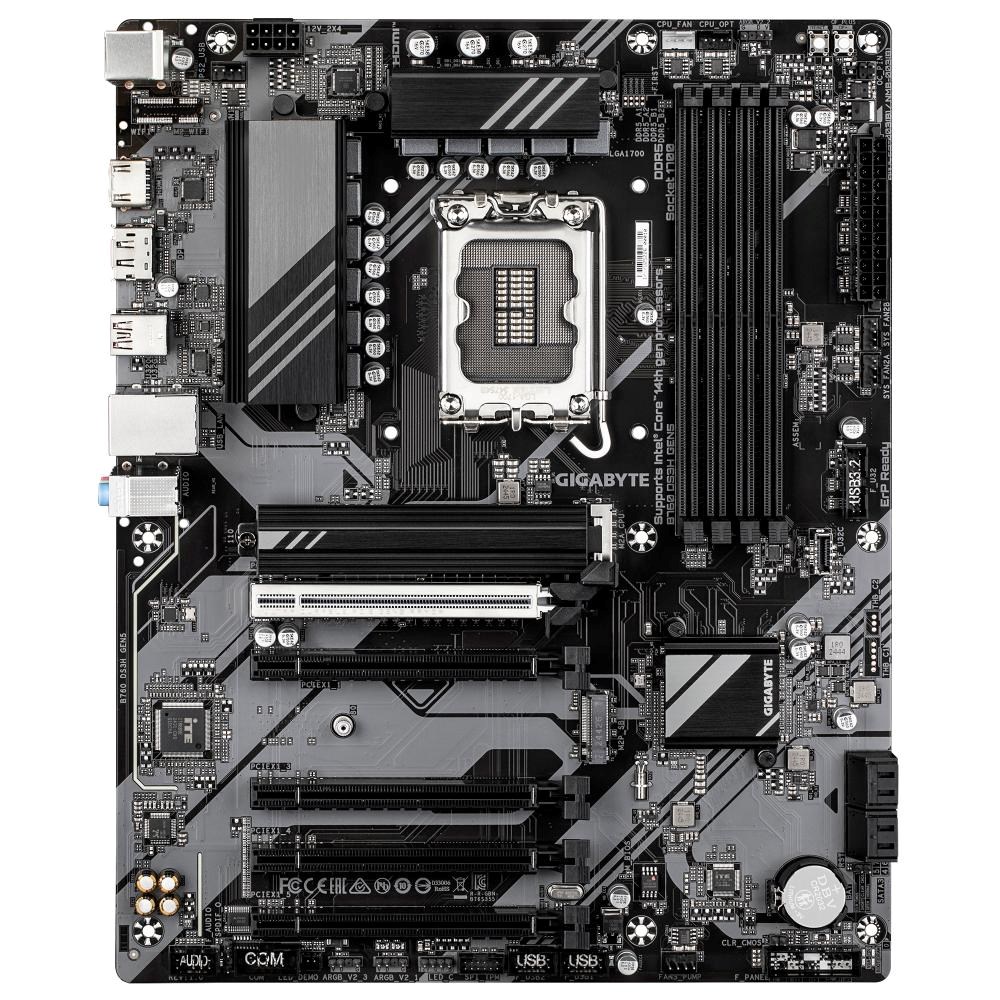

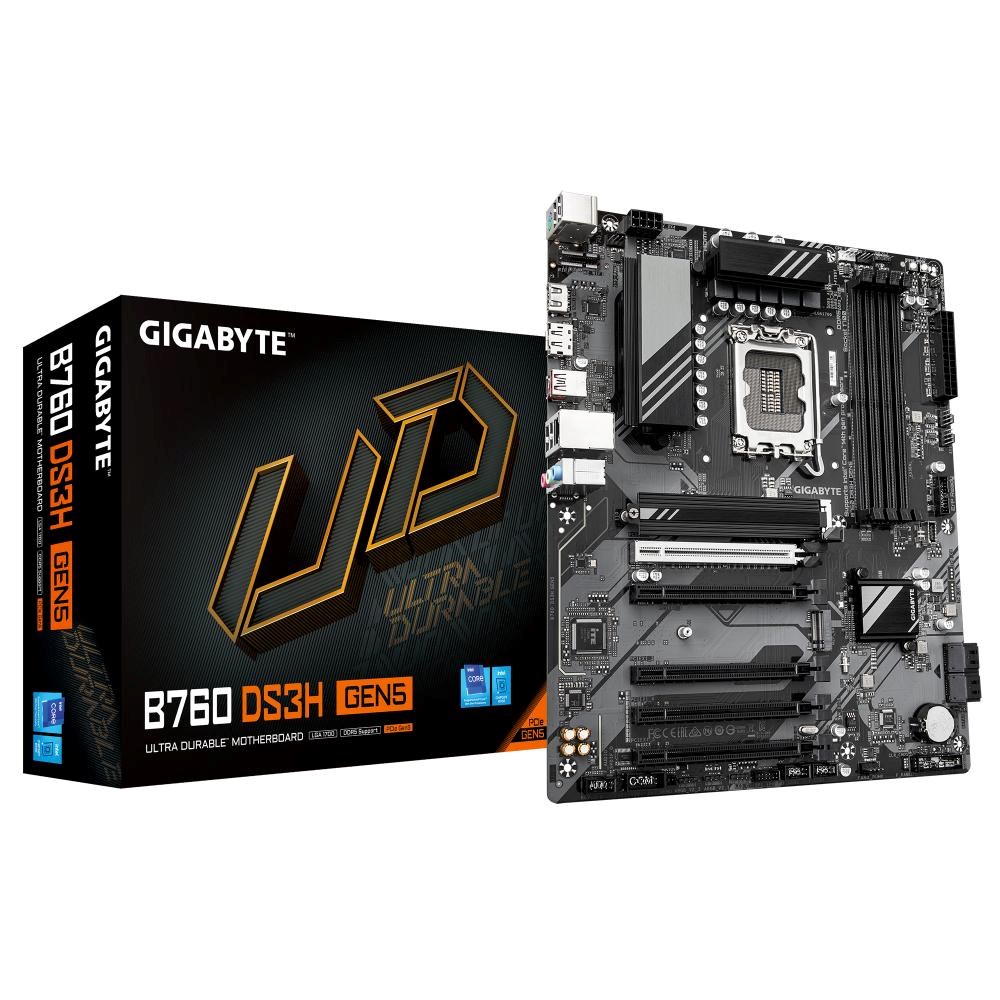

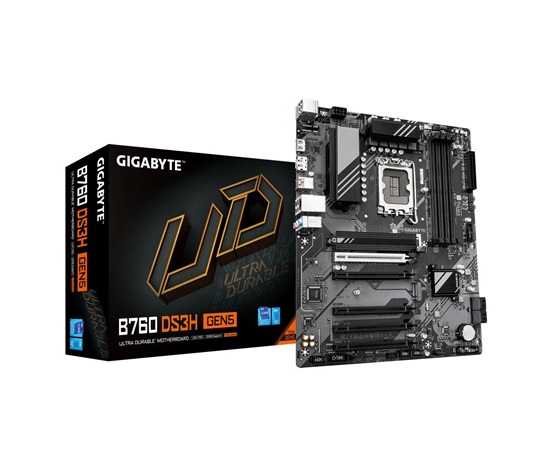

GIGABYTE MB Sc LGA1700 B760 DS3H GEN5, Intel B760, 4xDDR5, 1xDP, 1xHDMI

CPU

Socket GA1700: Obsługa procesorów Intel® Core™ 14., 13. i 12. generacji, Pentium® Gold i Celeron®
(Zobacz najnowszą listę obsługiwanych CPU na stronie GIGABYTE.)
Pamięć podręczna L3 różni się w zależności od CPU

Chipset

Intel® B760 Express Chipset

Pamięć

Procesory Intel® Core™ i9/i7 14. i 13. generacji:
- Obsługa modułów DDR5 5600/5200/4800/4400 MT/s
Procesory Intel® Core™ i5/i3 13. generacji oraz Intel® Core™, Pentium® Gold i Celeron® 12. generacji:
- Obsługa modułów DDR5 4800/4400 MT/s
4 gniazda DDR5 DIMM obsługujące do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dual channel
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 (w trybie bez ECC)
Obsługa non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość danych i liczbę modułów DRAM, więcej informacji w "Memory Support List" na stronie GIGABYTE.)

Grafika onboard

Zintegrowany układ graficzny - obsługa Intel® HD Graphics:
- 1 port HDMI, obsługa rozdzielczości do 4096x2160@60 Hz
* Obsługa HDMI w wersji 2.1 i HDCP 2.3.
** Obsługa portów zgodnych z HDMI 2.1 TMDS natywnie.

- 1 port DisplayPort, obsługa rozdzielczości do 4096x2304@60 Hz
* Obsługa DisplayPort 1.2 i HDCP 2.3

(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)

Dźwięk

Realtek® Audio CODEC
Dźwięk wysokiej rozdzielczości
2/4/5.1/7.1 kanałów
* Funkcjonalność gniazda audio można zmieniać za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, użyj ustawień w oprogramowaniu audio.

Wsparcie dla wyjścia S/PDIF

LAN

Realtek® GbE LAN chip (1 Gbps/100 Gbps/10 Mbps)

Złącza rozszerzeń

CPU:
- 1 x PCI Express x16, obsługa PCIe 5.0 i działanie x16 (PCIEX16)
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub dysk NVMe SSD. Jeśli instalujesz tylko jedną kartę graficzną, umieść ją w slotcie PCIEX16.


Chipset:
- 4 x PCI Express x16, obsługa PCIe 3.0 i działanie x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Interfejs storage

CPU:
- 1 x M.2 złącze (Socket 3, M klucz, obsługa SSD PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
- 1 x M.2 złącze (Socket 3, M klucz, obsługa SSD PCIe 4.0 x4/x2) (M2P_SB)
- 4 x SATA 6Gb/s złącza
Obsługa RAID 0, 1, 5 i 10 dla urządzeń magazynujących SATA

USB

Chipset:
- 1 x port USB Type-C® na panelu tylu, obsługa USB 3.2 Gen 2x2
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 1, dostępny przez wewnętrzny nagłówek USB
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 2 x porty USB 3.2 Gen 1 dostępne przez wewnętrzny nagłówek USB
- 4 x porty USB 2.0/1.1 na panelu tylnym
Chipset+USB 2.0 Hub:
- 4 x porty USB 2.0/1.1 dostępne przez wewnętrzne nagłówki USB

Wewnętrzne złącza I/O

1 x główny złącze zasilania ATX 24-pin
1 x złącze zasilania ATX 8-pin 12V
1 x nagłówek wentylatora CPU
1 x nagłówek pompy chłodzenia CPU/wody
3 x nagłówki wentylatorów systemowych
1 x nagłówek pompy chłodzenia systemowego/wody
3 x adresowalne nagłówki LED RGB Gen2
1 x nagłówek taśmy LED RGB
2 x złącza Socket 3 M.2
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek S/PDIF Out
1 x nagłówek USB Type-C®, obsługa USB 3.2 Gen 1
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (do modułu GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
1 x nagłówek portu szeregowego
1 x przycisk Q-Flash Plus
1 x przycisk resetowania
1 x zworka resetacji
1 x zworka do wyczyszczenia CMOS

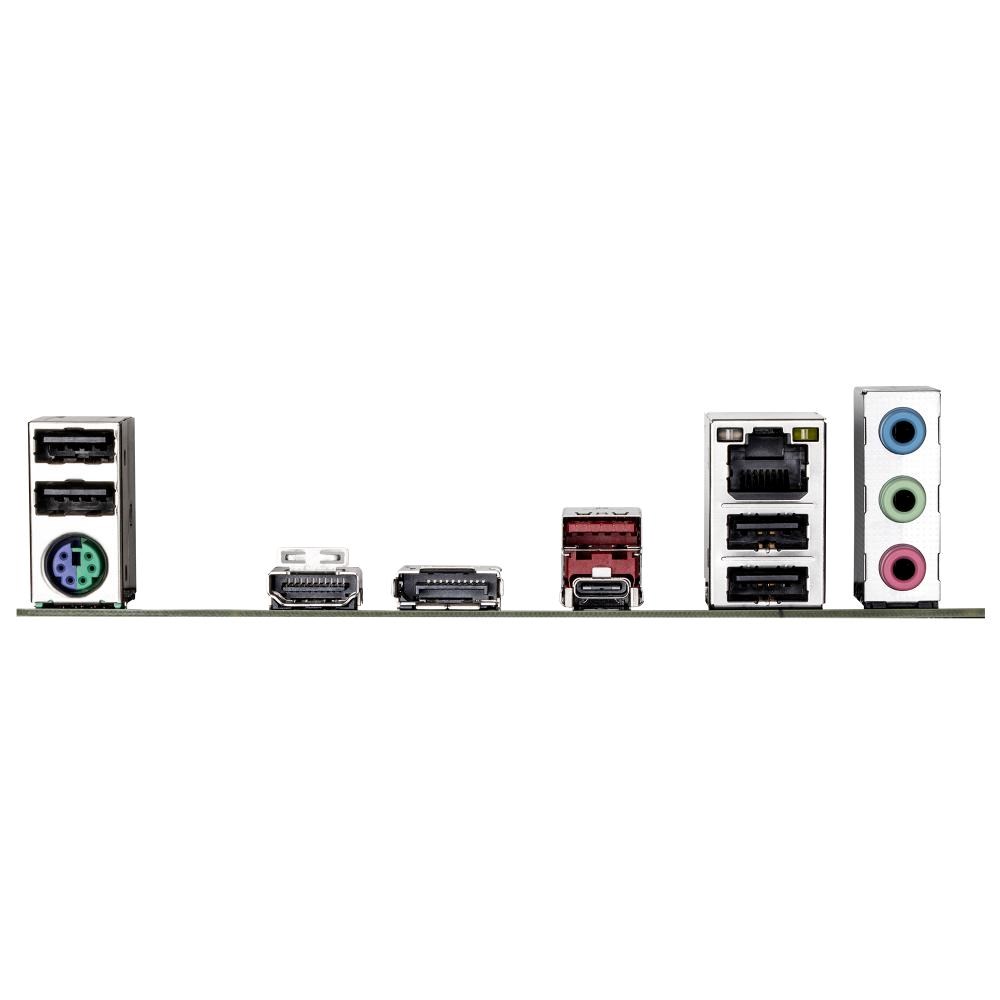

Złącza I/O na panelu tylnym

1 x port PS/2 klawiatura/mysz
1 x port USB Type-C®, obsługa USB 3.2 Gen 2x2
1 x port USB 3.2 Gen 2 Type-A (czerwony)
4 x porty USB 2.0/1.1
1 x port HDMI (Uwaga)
1 x DisplayPort (Uwaga)
1 x port RJ-45
3 x gniazda audio

(Uwaga) Rzeczywiste wsparcie może się różnić w zależności od CPU

Kontroler I/O

Układ kontrolera I/O iTE®

Monitoring H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Alarm awarii wentylatora
Regulacja prędkości wentylatora
* Czy funkcja regulacji prędkości wentylatora (pomp) jest obsługiwana, zależy od zainstalowanego wentylatora (pompy).

BIOS

1 x flash 128 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne funkcje

Wsparcie dla GIGABYTE Control Center (GCC)
* dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługiwanych aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.


Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus
Wsparcie dla Smart Backup

Oprogramowanie w zestawie

Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania przepustowością LAN

System operacyjny

Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit

Format

Format ATX; 30,5cm x 24,4cm
