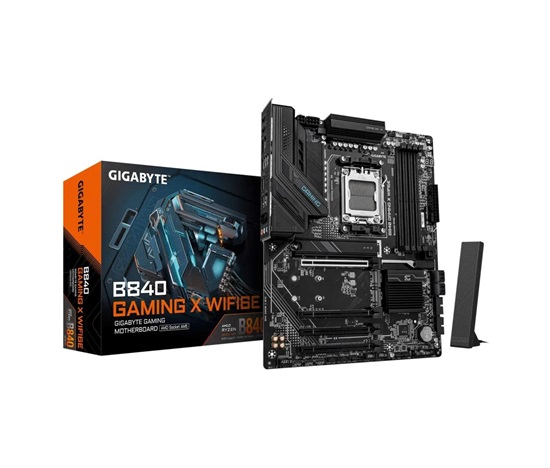

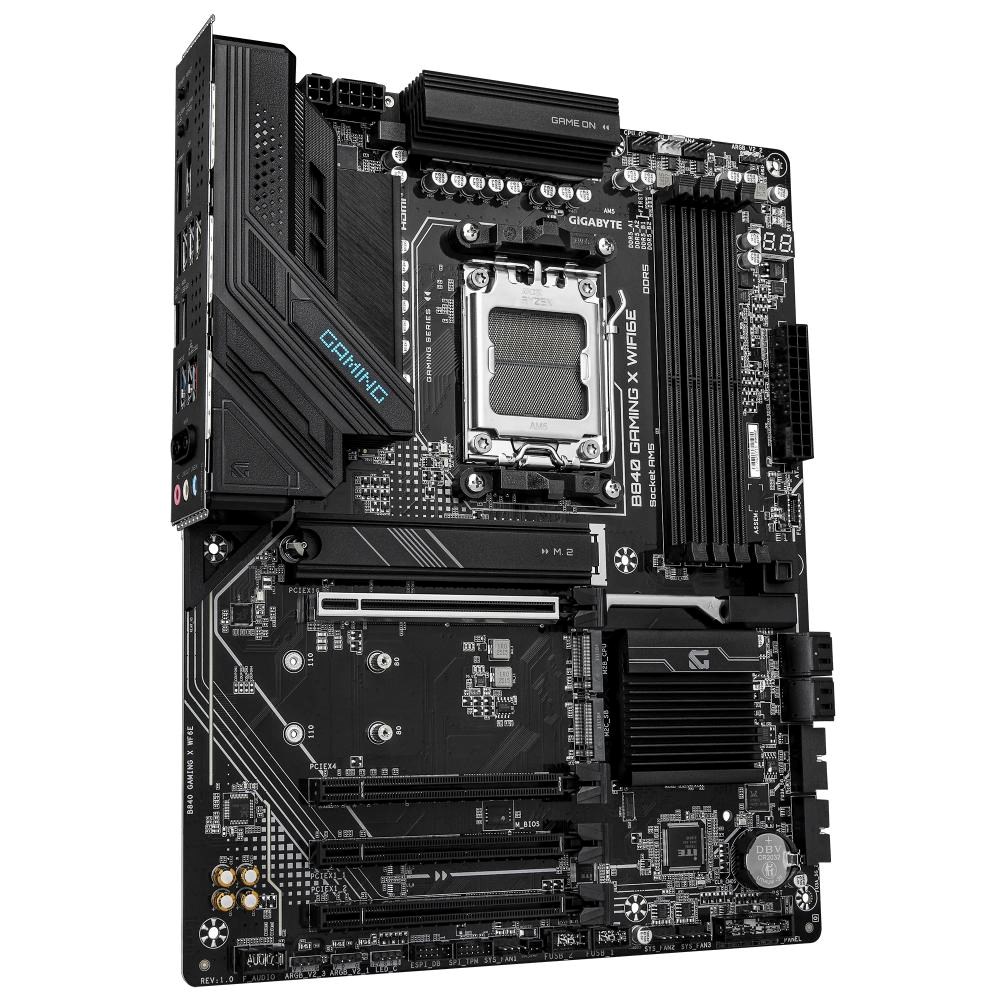

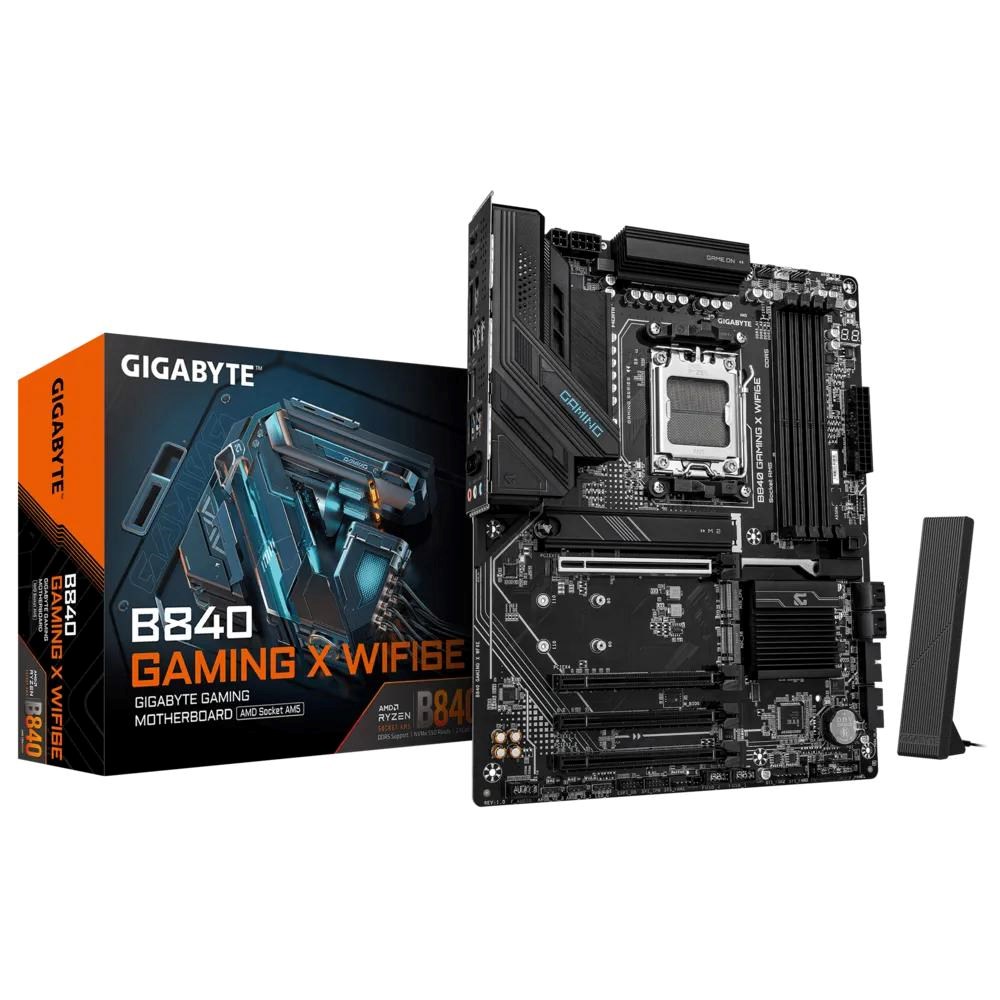

GIGABYTE MB Sc AM5 B840 GAMING X WF6E, AMD B840, 4xDDR5, WIFI, DP, HDMI, ATX

Procesor

AMD Socket AM5, obsługa:
Procesorów AMD Ryzen™ 9000 Series/
Procesorów AMD Ryzen™ 8000 Series/
Procesorów AMD Ryzen™ 7000 Series
(Skonsultuj się z najnowszą listą obsługi CPU na stronie GIGABYTE.)

Chipset

AMD B840

Pamięć

Obsługa pamięci DDR5 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 MT/s
4 x DDR5 DIMM slots obsługujące do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dual channel
Obsługa modułów pamięci nie-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Wsparcie dla Extreme Memory Profile (XMP) i AMD EXtended Profiles (AMD EXPO™) dla overclockingu pamięci
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość (szybkość) i liczbę modułów DRAM, prosimy o więcej informacji na stronie GIGABYTE w "Memory Support List")

Grafika zintegrowana

Zintegrowany procesor graficzny obsługujący AMD Radeon™ Graphics:
- 1 x port HDMI, obsługuje maksymalną rozdzielczość 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1, HDCP 2.3, HDR.
** Obsługa natywnych portów HDMI 2.1 TMDS. - 1 x DisplayPort, obsługuje maksymalną rozdzielczość 3840x2160@144 Hz
* Obsługa DisplayPort 1.4.(Specyfikacja grafiki może się różnić w zależności od obsługi CPU.)

Dźwięk

KODEK Realtek® Audio
Wysoka rozdzielczość dźwięku
2/4/5.1/7.1 kanałów
* Funkcję jack'a audio można zmieniać za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, należy użyć oprogramowania audio do ustawień dźwięku.

LAN

Układ LAN 2,5GbE Realtek® (2,5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa standardu bezprzewodowego 11ax 160MHz
(Rzeczywista prędkość może się różnić w zależności od środowiska i sprzętu.)

Rozszerzalność

1 x slot PCI Express x16 (PCIEX16), zintegrowany w CPU:
- Procesory AMD Ryzen™ 9000/7000 Series obsługują PCIe 4.0 x16
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują PCIe 4.0 x8
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują PCIe 4.0 x4
* Slot PCIEX16 może obsługiwać tylko kartę graficzną lub NVMe SSD. Jeśli planujesz zainstalować tylko kartę graficzną, umieść ją w slocie PCIEX16. Chipset:
- 1 x slot PCI Express x16, obsługujący PCIe 3.0 i działający w trybie x4 (PCIEX4)
- 2 x sloty PCI Express x16, obsługujące PCIe 3.0 i działające w trybie x1 (PCIEX1_1, PCIEX1_2)
* Slot PCIEX4 dzieli pasmo z slotami PCIEX1_1 i PCIEX1_2. Slot PCIEX4 działa do trybu x2, gdy slot PCIEX1_1/PCIEX1_2 jest zajęty.

Interfejs pamięci masowej

1 x złącze M.2 (M2A_CPU), zintegrowane w CPU, obsługuje Socket 3, M key, typu 25110/22110/2580/2280 SSD:
- Procesory AMD Ryzen™ 9000/7000 Series obsługują PCIe 4.0 x4/x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują PCIe 4.0 x4/x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują PCIe 4.0 x4/x2 SSDs
1 x złącze M.2 (M2B_CPU), zintegrowane w CPU, obsługuje Socket 3, M key, typu 25110/22110/2580/2280 SSD:
- Procesory AMD Ryzen™ 9000/7000 Series obsługują PCIe 4.0 x4/x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują PCIe 4.0 x4/x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują PCIe 4.0 x2 SSD
1 x złącze M.2 (M2C_SB), zintegrowane w chipset, obsługuje Socket 3, M key, typu 25110/22110/2580/2280 SSD PCIe 3.0 x4/x2
4 x złącza SATA 6Gb/s
Wsparcie RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci NVMe SSD
* RAID 5 dostępny tylko na procesorach AMD Ryzen™ 9000 Series.RAID 0, RAID 1 i RAID 10 dla urządzeń SATA

USB

CPU:
- 1 x port USB typu-C® na panelu tylnym z obsługą USB 3.2 Gen 2
- 2 x porty USB 3.2 Gen 1 na panelu tylnym
CPU + USB 2.0 Hub:
- 4 x porty USB 2.0/1.1 na panelu tylnym
Chipset:
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 1 x port USB typu-C® z obsługą USB 3.2 Gen 1 dostępny przez wewnętrzny nagłówek USB
- 4 x porty USB 2.0/1.1 dostępne przez wewnętrzne nagłówki USB
Chipset + USB 3.2 Gen 1 Hub:
- 4 x porty USB 3.2 Gen 1 dostępne przez wewnętrzne nagłówki USB

Wewnętrzne złącza I/O

1 x główny złącze zasilania ATX 24-pin
1 x złącze zasilania ATX 8-pin 12V
1 x złącze zasilania ATX 4-pin 12V
1 x nagłówek wentylatora CPU
1 x nagłówek pompy chłodzenia wodnego CPU
3 x nagłówki wentylatorów systemowych
1 x nagłówek pompy chłodzenia wodnego systemu
3 x nagłówki adresowalnych RGB LED Gen2
1 x nagłówek taśmy LED RGB
3 x złącza socket M.2 3
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek USB typu-C®, obsługa USB 3.2 Gen 1
2 x nagłówki USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (dla modułu GC-TPM2.0 SPI V2 tylko)
1 x zworka reset
1 x zworka wyczyszczenia CMOS

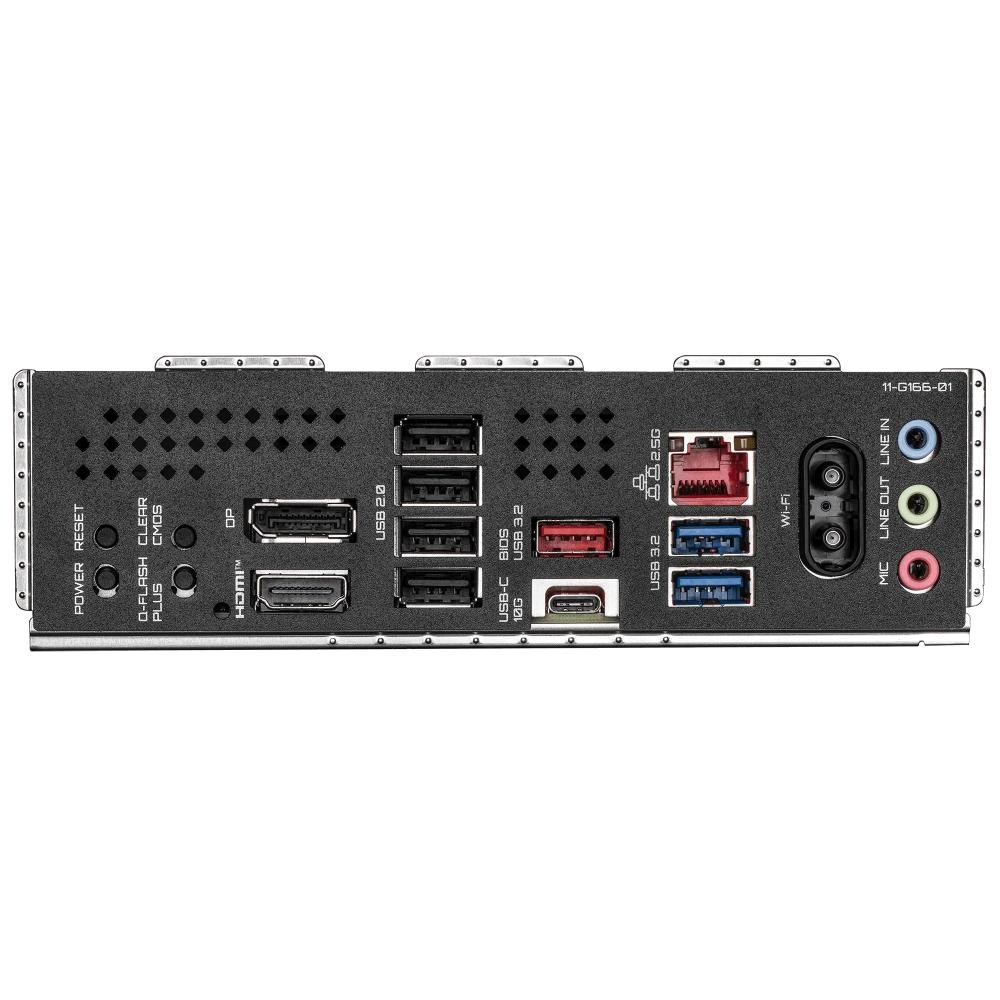

Złącza tylnego panelu

1 x przycisk zasilania
1 x przycisk reset
1 x przycisk Q-Flash Plus
1 x przycisk wyczyszczenia CMOS
1 x DisplayPort*
1 x port HDMI*
1 x port USB typu-C®, obsługa USB 3.2 Gen 2
1 x port USB 3.2 Gen 2 Type-A (czerwony)
2 x porty USB 3.2 Gen 1
4 x porty USB 2.0/1.1
1 x port RJ-45
2 x złącza antenowe (2T2R)
3 x gniazda audio* Rzeczywiste obsługi mogą się różnić w zależności od CPU.

Kontroler I/O

Układ kontrolera I/O iTE®

Monitoring sprzętu

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Wykrywanie przepływu chłodzenia wodnego
Ostrzeżenie o awarii wentylatora
Sterowanie prędkością wentylatora
* Czy funkcja sterowania prędkością wentylatora (pompy) jest obsługiwana, zależy od zainstalowanego wentylatora (pompy).

BIOS

1 x pamięć flash 256 Mbit
Wykorzystanie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne funkcje

Wsparcie dla GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługi każdej z aplikacji mogą się także różnić w zależności od specyfikacji płyty głównej. Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus
Wsparcie dla Smart Backup

Oprogramowanie dołączone

Norton® Internet Security (wersja OEM)

System operacyjny

Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit

Formfaktor

Formfaktor ATX; 30,5cm x 24,4cm
