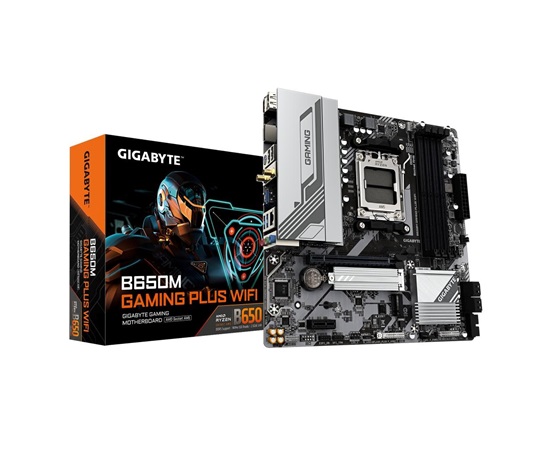

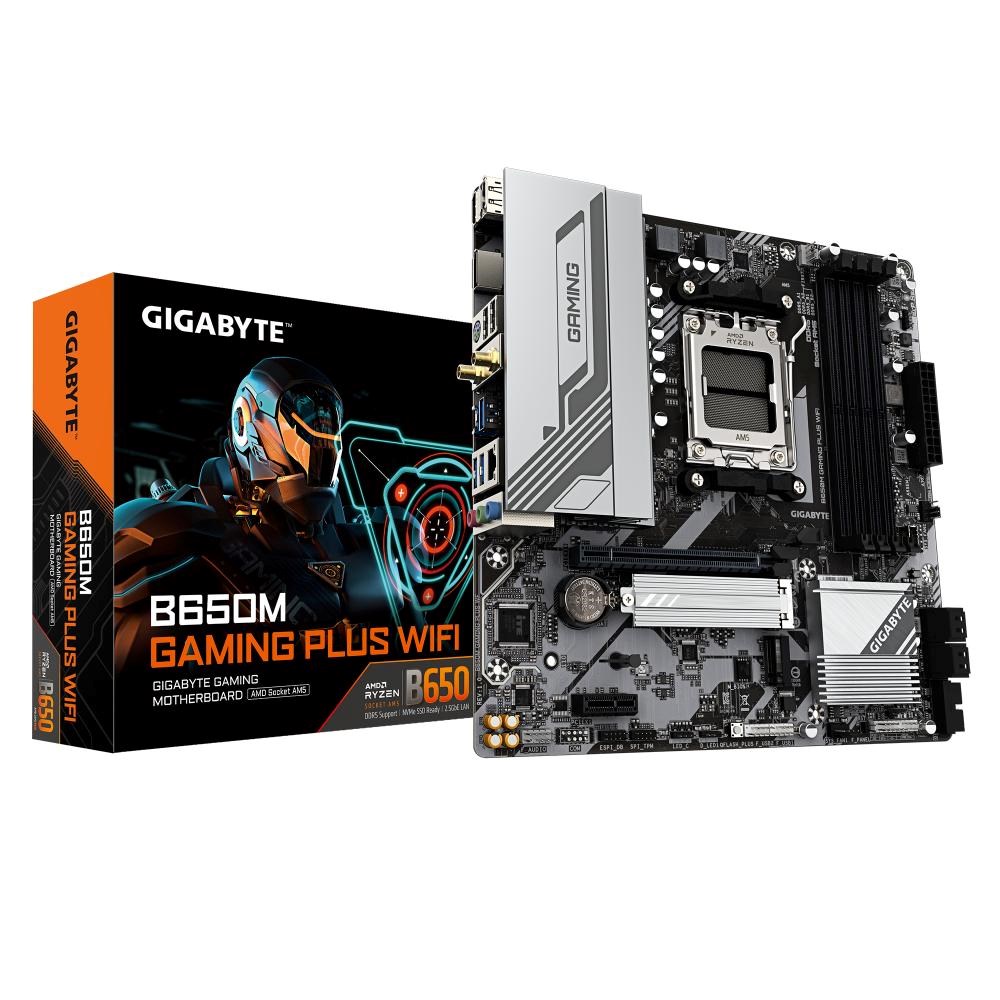

GIGABYTE MB Sc AM5 B650M GAMING PLUS WF, AMD B650, 4xDDR5, 2xDP, 1xHDMI, WiFi, mATX

CPU

Gniazdo AMD AM5, obsługa:
procesorów AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000 Series
(Zobacz najnowszą listę obsługiwanych procesorów na stronie GIGABYTE.)

Chipset

AMD B650

Pamięć

Obsługa modułów pamięci DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800 MT/s
4 x gniazda DDR5 DIMM obsługujące do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci w dual channel
Obsługa nie-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa AMD EXtended Profiles dla Overclockingu (AMD EXPO™) i Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, szybkość i liczbę modułów DRAM, prosimy odwołać się do „Lista obsługi pamięci” na stronie GIGABYTE po więcej informacji.)

Grafika onboard

Zintegrowany procesor graficzny z obsługą AMD Radeon™ Graphics
- 2 x DisplayPort, obsługa maks. rozdzielczości 3840x2160@144 Hz
* Obsługa wersji DisplayPort 1.4.

- 1 x port HDMI, obsługa maks. rozdzielczości 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów HDMI 2.1 zgodnych z TMDS.

Obsługa do trzech wyświetlaczy jednocześnie

dźwięk

Realtek® Audio CODEC
Dźwięk wysokiej rozdzielczości
Kanały 2/4/5.1/7.1
* Funkcję gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować 7.1 kanałowe audio, uzyskaj dostęp do ustawień audio w oprogramowaniu.

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa 11ax 160MHz bezprzewodowego
Realtek® Wi-Fi 6 RTL 8851BE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5 GHz
- BLUETOOTH 5.3
- Obsługa 11ax 80MHz bezprzewodowego
(Rzeczywista szybkość może się różnić w zależności od środowiska i sprzętu.)

Gniazda rozszerzeń

1 x PCI Express x16 (PCIEX16), wbudowane w CPU:
procesory AMD Ryzen™ 7000 Series / Ryzen™ 9000 Series obsługują PCIe 4.0 x16
procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują PCIe 4.0 x8
procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują PCIe 4.0 x4
* Gniazdo PCIEX16 obsługuje tylko kartę graficzną lub SSD NVMe.

Chipset:
- 1 x PCI Express x1, obsługa PCIe 3.0 i działanie w x1 (PCIEX1)

Interfejs magazynowania

1 x złącze M.2 (M2A_CPU), wbudowane w CPU, obsługa Socket 3, M key, typ 2580 SSD:
- Procesory AMD Ryzen™ 7000 Series / Ryzen™ 9000 Series obsługują SSD PCIe 4.0 x4/x2
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują SSD PCIe 4.0 x4/x2
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują SSD PCIe 4.0 x4/x2
1 x złącze M.2 (M2C_SB), wbudowane w chipset, obsługa Socket 3, M key, typ 22110/2280 SSD PCIe 4.0 x4/x2
4 x złącza SATA 6Gb/s
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków NVMe SSD
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków SATA

USB

CPU:
- 1 x port USB Type-C® na panelu tylnym, obsługa USB 3.2 Gen 1
- 1 x port USB 3.2 Gen 1 na panelu tylnym
- 1 x port USB 2.0/1.1 na panelu tylnym
Chipset:
- 2 x porty USB 3.2 Gen 1 na panelu tylnym
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 1, dostępny przez wewnętrzny nagłówek USB
- 2 x porty USB 3.2 Gen 1 dostępne przez wewnętrzny nagłówek USB
- 5 x portów USB 2.0/1.1 (1 port na panelu tylnym, 4 dostępne przez wewnętrzne nagłówki USB)

Podłączenia I/O wewnętrzne

1 x główne złącze zasilania ATX 24 PIN
1 x złącze zasilania ATX 8 PIN 12V
1 x nagłówek wentylatora CPU
2 x nagłówki wentylatorów systemowych
2 x nagłówki adresowalnych pasków LED
1 x nagłówek pasków LED RGB
2 x złącza Socket 3 dla M.2
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek USB Type-C®, obsługa USB 3.2 Gen 1
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (dla modułu GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 tylko)
1 x przycisk Q-Flash Plus
1 x zworka resetu
1 x zworka wyczyszczenia CMOS

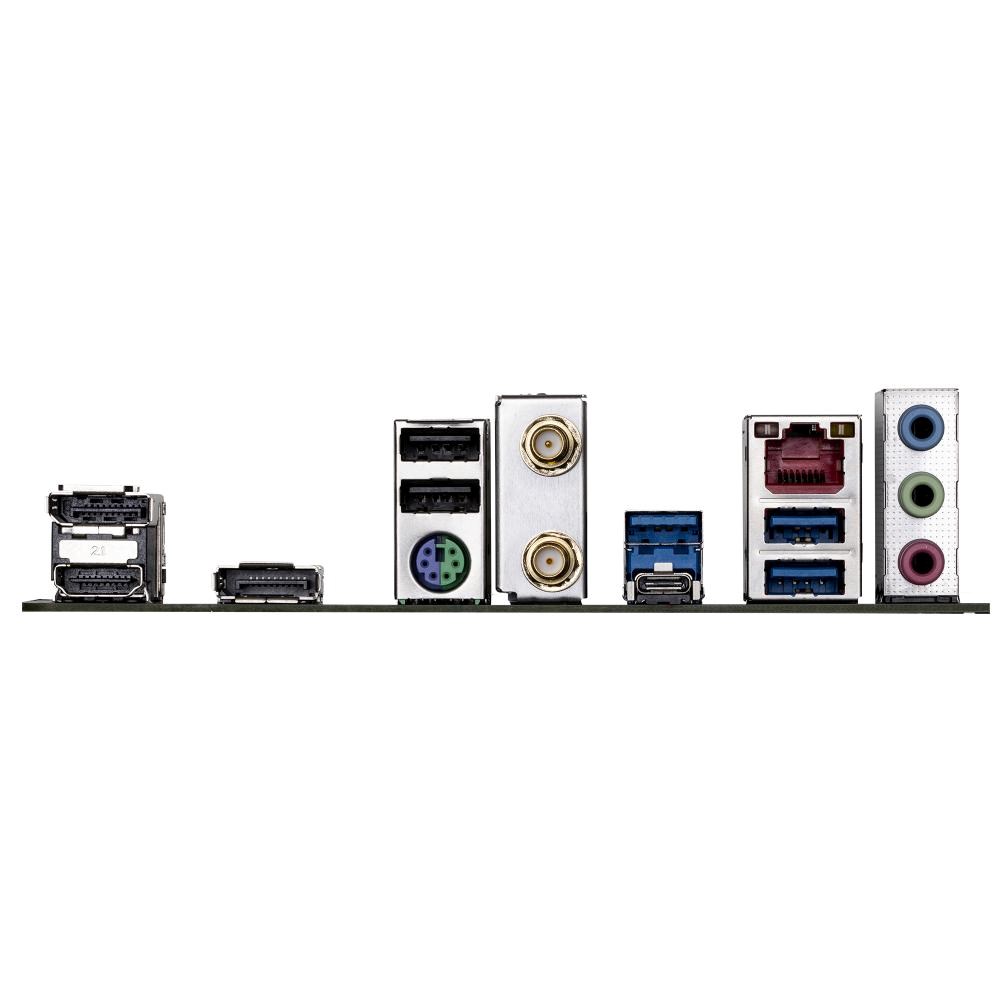

Złącza I/O na panelu tylnym

1 x port PS/2 na klawiaturę/myszkę
1 x port USB Type-C®, obsługa USB 3.2 Gen 1
3 x porty USB 3.2 Gen 1
2 x porty USB 2.0/1.1
1 x port HDMI
2 x DisplayPorts
2 x złącza antenowe SMA (2T2R) (1T1R)*
* Tylko dla Realtek® Wi-Fi 6 RTL8851BE
1 x port RJ-45
3 x gniazda audio

Kontroler I/O

chip iTE® I/O Controller

Monitorowanie H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości obrotowej wentylatorów
Ostrzeżenie o awarii wentylatora
Regulacja prędkości obrotowej wentylatorów
* Funkcja regulacji prędkości wentylatora będzie dostępna w zależności od zainstalowanego wentylatora.

BIOS

1 x pamięć flash 256 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne funkcje

Wsparcie dla GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługi poszczególnych aplikacji mogą się także różnić w zależności od specyfikacji płyty głównej.

Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus

Oprogramowanie dołączone

Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania pasmem LAN

System operacyjny

Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit

Formfactor

Formfaktor Micro ATX; 24,4cm x 24,4cm
