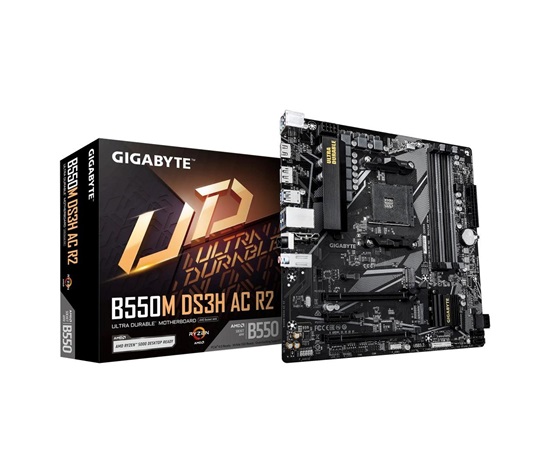

GIGABYTE MB Sc AM4 B550M DS3H AC R2, AMD B550, 4xDDR5, DP, HDMI, mATX

CPU

AMD Socket AM4, obsługa:
Procesorów AMD Ryzen™ 5000 G-Series/
Procesorów AMD Ryzen™ 5000 Series/
Procesorów AMD Ryzen™ 4000 G-Series/
Procesorów AMD Ryzen™ 3000 G-Series/
Procesorów AMD Ryzen™ 3000 Series
(Sprawdź listę obsługiwanych procesorów na stronie GIGABYTE.)

Chipset

AMD B550

Pamięć

4 x DDR4 DIMM obsługujących do 128 GB (pojemność pojedynczego DIMM 32 GB) pamięci systemowej
Obsługa DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s pamięci modułów
Architektura pamięci Dual channel
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8
Obsługa non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpłynąć na obsługiwane typy pamięci, prędkość i liczbę modułów DRAM, więcej informacji na stronie GIGABYTE.)

Grafika onboard

Zintegrowany procesor graficzny z obsługą AMD Radeon™ Graphics:
- 1 x DisplayPort, obsługa maksymalnej rozdzielczości 5120x2880@60 Hz
* Obsługa wersji DisplayPort 1.4, HDCP 2.3 i HDR.
- 1 x port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1, HDCP 2.3 i HDR.
** Obsługa natywnych portów HDMI 2.1 TMDS kompatybilnych. (Specyfikacja grafiki może się różnić w zależności od obsługi CPU.)
Maksymalna współdzielona pamięć 16 GB

Dźwięk

CODEC Realtek® ALC1220
* Wyjście na panelu tylnym obsługuje dźwięk DSD. Dźwięk wysokiej rozdzielczości
2/4/5.1/7.1-kanałowy
* Funkcję wyjścia audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, uzyskaj dostęp do ustawień audio w oprogramowaniu.

LAN

Układ LAN Realtek® GbE (1 Gbps/100 Gbps/10 Mbps)

Moduł komunikacji bezprzewodowej

Realtek® Wi-Fi RTL8821CE
- WIFI 802.11 a, b, g, n, ac, obsługa dual-band 2.4/5 GHz
- BLUETOOTH 5.0
- Obsługa bezprzewodowego standardu 11ac
(Rzeczywista prędkość może się różnić w zależności od środowiska i sprzętu.)

Gniazda rozszerzeń

1 x PCI Express x16, zintegrowane z CPU:
Procesory AMD Ryzen™ 5000/3000 Series obsługują tryb PCIe 4.0 x16
Procesory AMD Ryzen™ 5000 G/4000 G/3000 G Series obsługują tryb PCIe 3.0x16
* Gniazdo PCIEX16 może obsługiwać tylko kartę graficzną lub NVMe SSD. Jeśli ma być zainstalowana tylko jedna karta graficzna, upewnij się, że jest umieszczona w gnieździe PCIEX16.
Chipset:
- 1 x PCI Express x16, obsługujące PCIe 3.0 i działające w trybie x4
- 1 x PCI Express x1, obsługujące PCIe 3.0 i działające w trybie x1

Interfejs pamięci masowej

1 x M.2 connector (M2A_CPU), zintegrowany z CPU, obsługujący Socket 3, M key, typ 2280 SSD:
Procesory AMD Ryzen™ 5000/3000 Series obsługują SATA i PCIe 4.0x4/x2 SSD
Procesory AMD Ryzen™ 5000 G/4000 G/3000 G Series obsługują SATA i PCIe 3.0 x4/x2 SSD
1 x M.2 connector (M2B_SB), zintegrowany z chipsetem, obsługujący Socket 3, M key, typ 2280 SATA i PCIe 3.0 x2 SSD
4 x SATA 6Gb/s porty
Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń NVMe SSD
Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń SATA

USB

CPU:
- 4 x porty USB 3.2 Gen 1 na panelu tylnym
Chipset:
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 1, dostępny przez wewnętrzny nagłówek USB
- 2 x porty USB 3.2 Gen 1 dostępne przez wewnętrzny nagłówek USB
- 4 x porty USB 2.0/1.1 (2 na panelu tylnym, 2 dostępne poprzez wewnętrzny nagłówek USB)

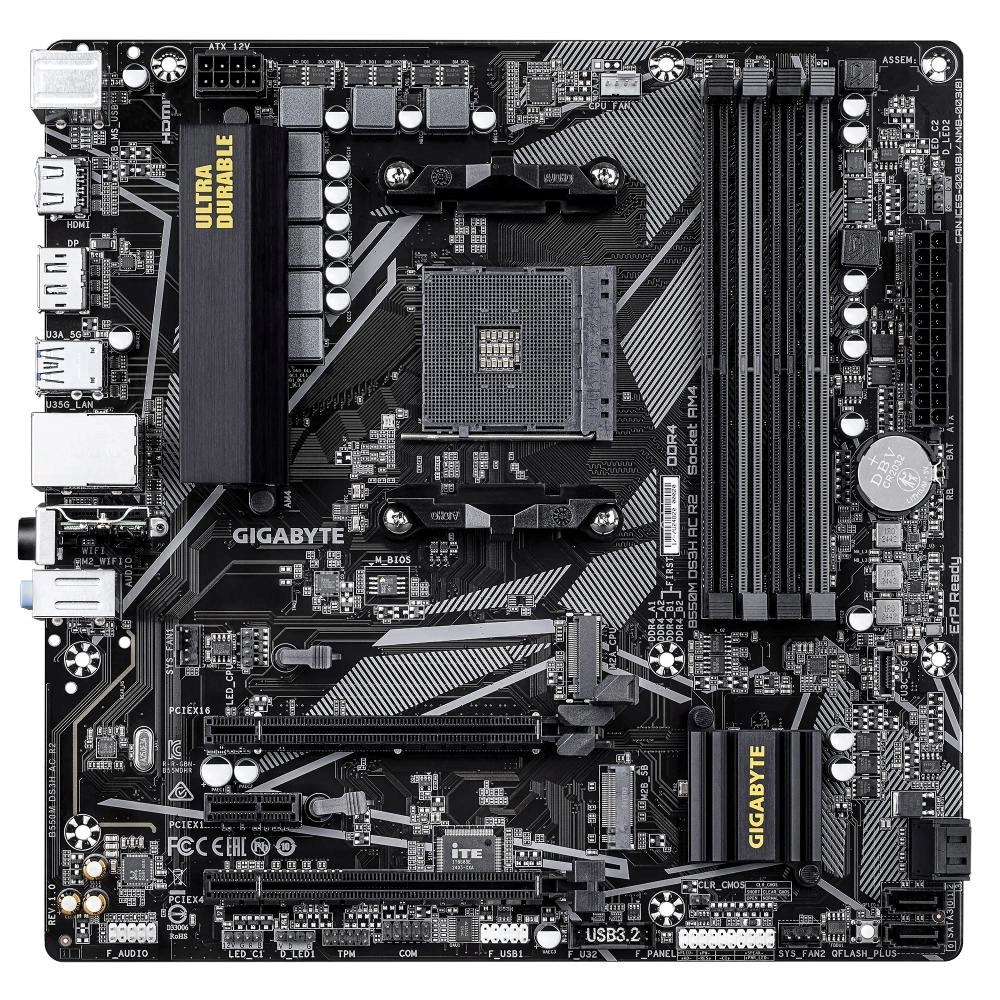

Wewnętrzne złącza I/O

1 x 24-pinowe główne złącze zasilania ATX
1 x 8-pinowe złącze zasilania ATX 12V
1 x złącze wentylatora CPU
2 x złącza wentylatorów systemowych
2 x złącza adresowalnych pasków LED
2 x złącza pasków LED RGB
1 x złącze LED pasków chłodnicy CPU / LED RGB
2 x złącza Socket 3 dla M.2
4 x złącza SATA 6Gb/s
1 x złącze panelu przedniego
1 x złącze audio panelu przedniego
1 x złącze USB Type-C®, obsługa USB 3.2 Gen 1
1 x złącze USB 3.2 Gen 1
1 x złącze USB 2.0/1.1
1 x złącze Trusted Platform Module (TPM) (2x6 pin, tylko dla modułu GC-TPM2.0_S)
1 x port szeregowy
1 x jumper wyzerowania CMOS
1 x przycisk Q-Flash Plus

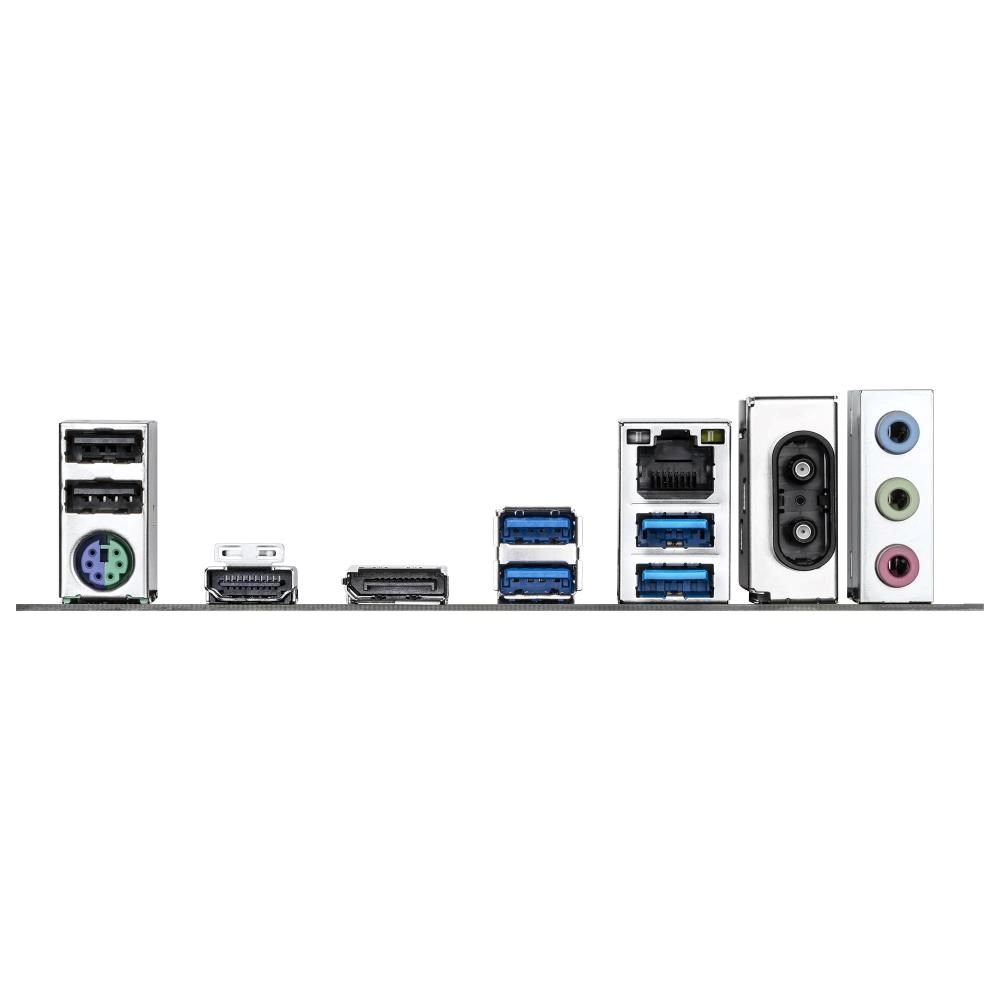

Złącza na panelu tylnym

2 x porty USB 2.0/1.1
1 x port PS/2 dla klawiatury/myszy
1 x port HDMI (Uwaga)
1 x DisplayPort (Uwaga)
4 x portów USB 3.2 Gen 1
1 x port RJ-45
2 x złącza antenowe
3 x gniazda audio (Uwaga) Rzeczywiste obsługi mogą się różnić w zależności od CPU.

Kontroler I/O

Układ kontrolera I/O iTE®
