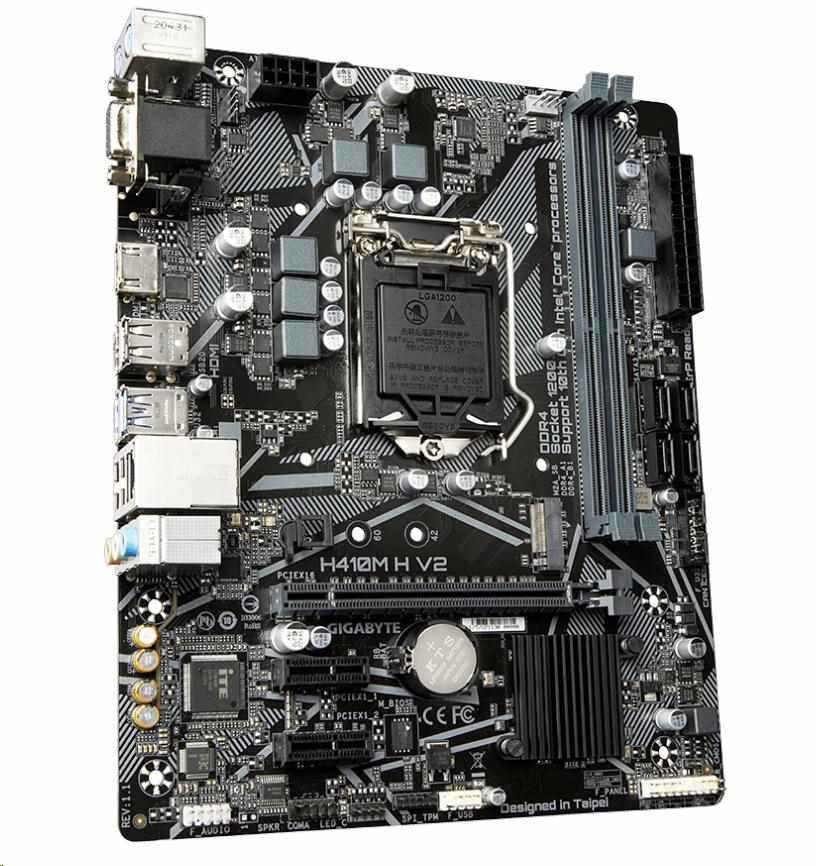

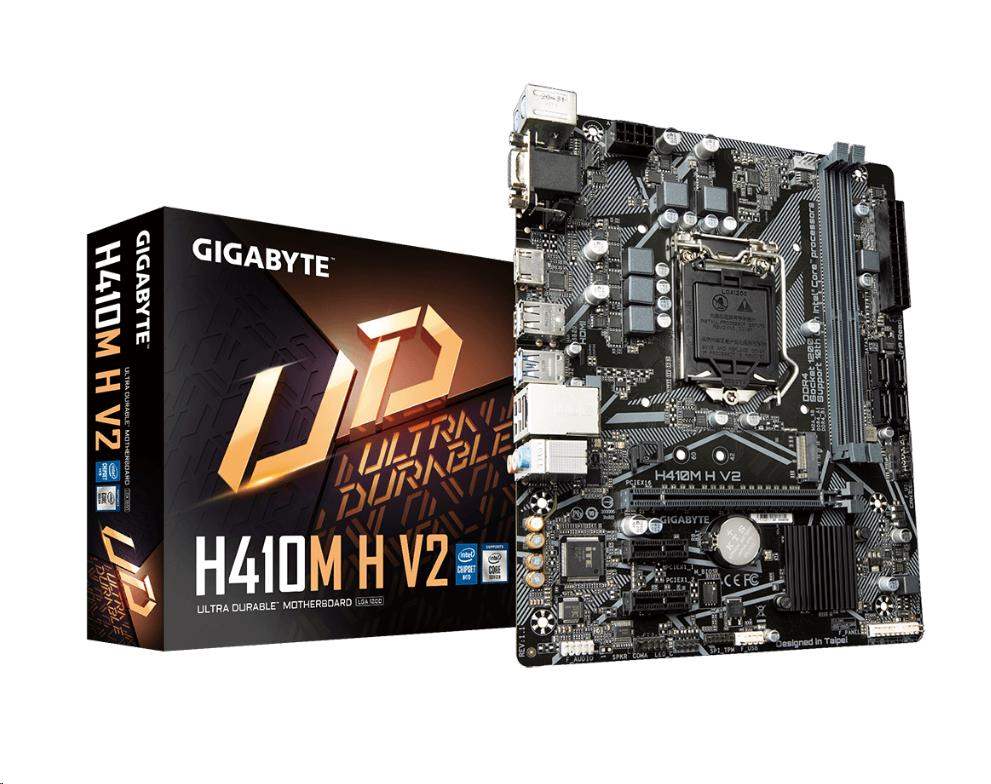

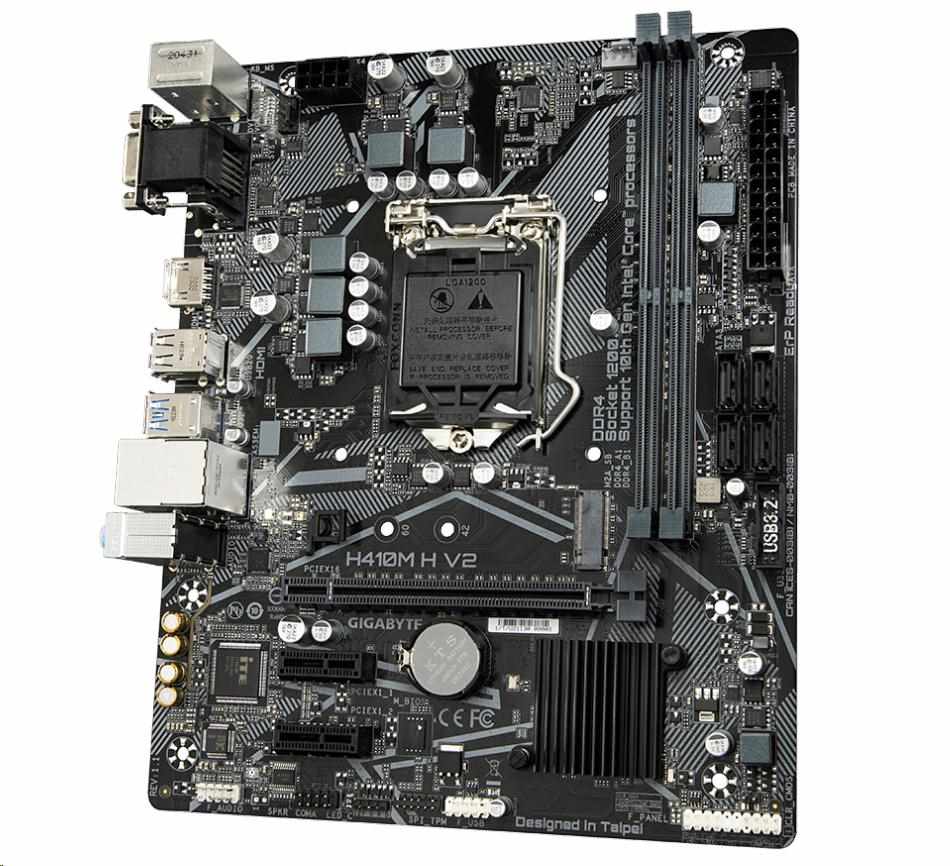

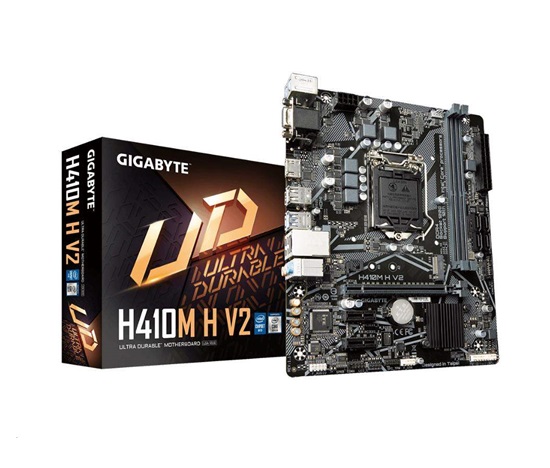

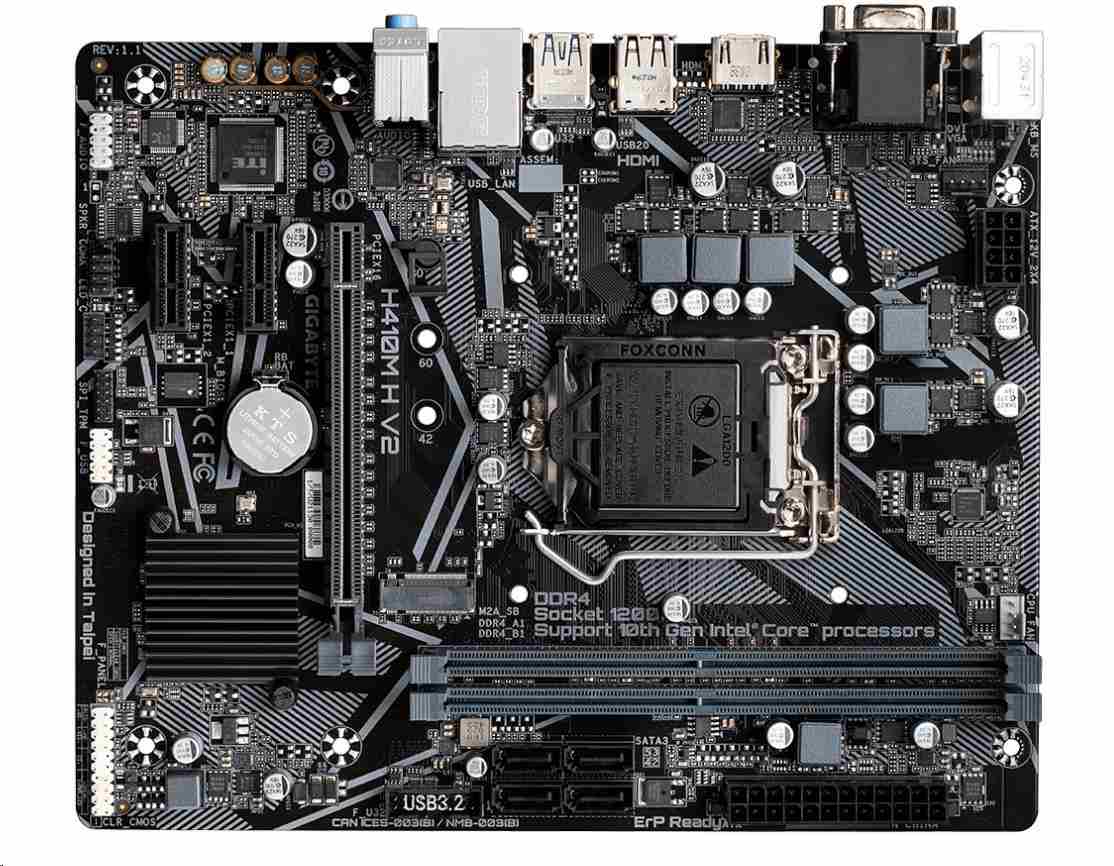

BAZAR - GIGABYTE MB Sc LGA1200 H410M H V2, Intel H470, 2xDDR4, 1xHDMI, 1xVGA, mATX - Po opravě (Komplet)

CPU

Obsługa procesorów Intel® Core™ 10. generacji / Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 / Intel® Pentium® / Intel® Celeron® w pakiecie LGA1200
Poziom pamięci cache L3 zależy od CPU
(Więcej informacji można znaleźć na liście "CPU Support List".)

Chipset

PCB Rev. 2.0
Intel® Q470 Express Chipset

PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
Intel® H470 Express Chipset

Pamięć

PCB Rev. 2.0
Procesory Intel® Core™ i9/i7:
Obsługa modułów pamięci DDR4 2933/2666/2400/2133 MHz
Procesory Intel® Core™ i5/i3/Pentium®/Celeron®:
Obsługa modułów pamięci DDR4 2666/2400/2133 MHz
2 gniazda DDR4 DIMM obsługujące do 64 GB (po 32 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dual channel
Obsługa ECC Un-buffered DIMM 1Rx8/2Rx8 (działa w trybie non-ECC)
Obsługa non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa modułów pamięci Extreme Memory Profile (XMP)
(Więcej informacji można znaleźć na liście "Memory Support List").

Zintegrowana grafika

Zintegrowany procesor graficzny - obsługa Intel® HD Graphics:
1 x port D-Sub, obsługa maksymalnej rozdzielczości 1920x1200@60 Hz
* Port D-Sub dostępny tylko w procesorach 10. generacji.
1 x port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@30 Hz
* Wsparcie dla HDMI 1.4 i HDCP 2.3.
(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)

Audio

Realtek® Audio CODEC
Wysokiej rozdzielczości audio
2/4/5.1/7.1-kanałowe
* Możesz zmienić funkcję gniazd audio za pomocą oprogramowania audio. Aby skonfigurować 7.1-kanałowe audio, uzyskaj dostęp do ustawień audio w oprogramowaniu audio.

LAN

PCB Rev. 2.0
Gigabit Ethernet Chip (1 Gbps/100 Mbps/10 Mbps)

PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1
Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)

PCB Rev. 1.0
Intel® GbE LAN chip (1 Gbit/100 Mbit)

Moduł komunikacji bezprzewodowej

PCB Rev. 1.3
Realtek® Wi-Fi 6E RTL8852CE
WIFI a, b, g, n, ac, ax, obsługa pasm częstotliwości 2.4/5/6 GHz
BLUETOOTH 5.3
Obsługa standardu bezprzewodowego 11ax 160MHz

PCB Rev. 1.4, 1.2
Intel® Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, obsługa pasm częstotliwości 2.4/5/6 GHz
BLUETOOTH 5.3
Obsługa standardu bezprzewodowego 11ax 160MHz

PCB Rev. 1.1
Intel® Wi-Fi 6E AX210
WIFI a, b, g, n, ac, ax, obsługa pasm częstotliwości 2.4/5/6 GHz
BLUETOOTH 5.3
Obsługa standardu bezprzewodowego 11ax 160MHz

PCB Rev. 1.0
AMD Wi-Fi 6E RZ608 (MT7921K)
WIFI a, b, g, n, ac, ax, obsługa pasm częstotliwości 2.4/5/6 GHz
BLUETOOTH 5.2
Obsługa standardu bezprzewodowego 11ax 80MHz

(Aktualne przepływy danych mogą się różnić w zależności od środowiska i sprzętu.)

Gniazda rozszerzeń

CPU:
1 x gniazdo PCI Express x16, obsługa PCIe 3.0 i pracy x16
Chipset:
2 x gniazdo PCI Express x1, obsługa PCIe 3.0 i pracy x1

PCB Rev. 1.7, 1.6, 1.4, 1.3, 1.2, 1.1
Obsługa protokołów zarządzania energią ASPM L1.2.

Interfejs pamięci masowej

PCB Rev. 2.0
Chipset
1 x złącze M.2 (Socket 3, M key, obsługa SATA i PCIe x4/x2 SSD typu 2242/2260/2280)
4 x złącza SATA 6Gb/s
Wsparcie RAID 0 i RAID 1 dla urządzeń pamięci NVMe SSD
* Wymaga dodatkowej karty adaptora PCIe na M.2 NVMe SSD.
Wsparcie RAID 0, RAID 1, RAID5 i RAID 10 dla urządzeń pamięci SATA

PCB Rev. 1.8
Chipset:
1 x złącze M.2 (Socket 3, M key, obsługa SATA i PCIe 3.0 x4/x2 SSD typu 2280)
4 x złącza SATA 6Gb/s
Wsparcie RAID 0, RAID 1, RAID5 i RAID 10 dla urządzeń NVMe SSD
* Wymaga dodatkowej karty adaptora PCIe na M.2 NVMe SSD
Wsparcie RAID 0, RAID 1, RAID5 i RAID 10 dla urządzeń SATA

PCB Rev. 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x złącze M.2 (Socket 3, M key, obsługa SATA i PCIe x4/x2 SSD typu 2242/2260/2280)
4 x złącza SATA 6Gb/s
Wsparcie RAID 0, RAID 1, RAID 5 i RAID 10
Gotowość do pamięci Intel® Optane™
Złącza M.2 obsługują do protokołów zarządzania energią PCIe ASPM L1.2.

Złącza USB

Chipset:
4 x porty USB 3.2 Gen 1 (2 z tyłu, 2 dostępne przez wewnętrzny nagłówek USB)
6 x portów USB 2.0/1.1 (4 z tyłu, 2 dostępne przez wewnętrzny nagłówek USB)

Wewnętrzne złącza I/O

PCB Rev. 2.0, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x główny złącznik zasilania ATX 24-pin
1 x złącznik zasilania ATX 8-pin 12V
4 x złącza SATA 6Gb/s
1 x złącze wentylatora CPU
1 x złącze wentylatora systemowego
1 x złącze taśmy LED RGB
1 x złącze panelu przedniego
1 x złącze audio panelu przedniego
1 x nagłówek USB 3.2 Gen 1
1 x nagłówek USB 2.0/1.1
1 x nagłówek Trusted Platform Module (dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 tylko)
1 x złącze portu szeregowego
1 x zworka wyłączania CMOS

PCB Rev. 1.8
1 x główny złącznik zasilania ATX 24-pin
1 x złącznik zasilania ATX 8-pin 12V
1 x złącze wentylatora CPU
1 x złącze wentylatora systemowego
1 x złącze taśmy LED RGB
1 x złącze M.2 Socket 3
4 x złącza SATA 6Gb/s
1 x złącze panelu przedniego
1 x złącze audio panelu przedniego
1 x nagłówek USB 3.2 Gen 1
1 x nagłówek USB 2.0/1.1
1 x nagłówek Trusted Platform Module (dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 tylko)
1 x złącze portu szeregowego
1 x zworka wyłączania CMOS

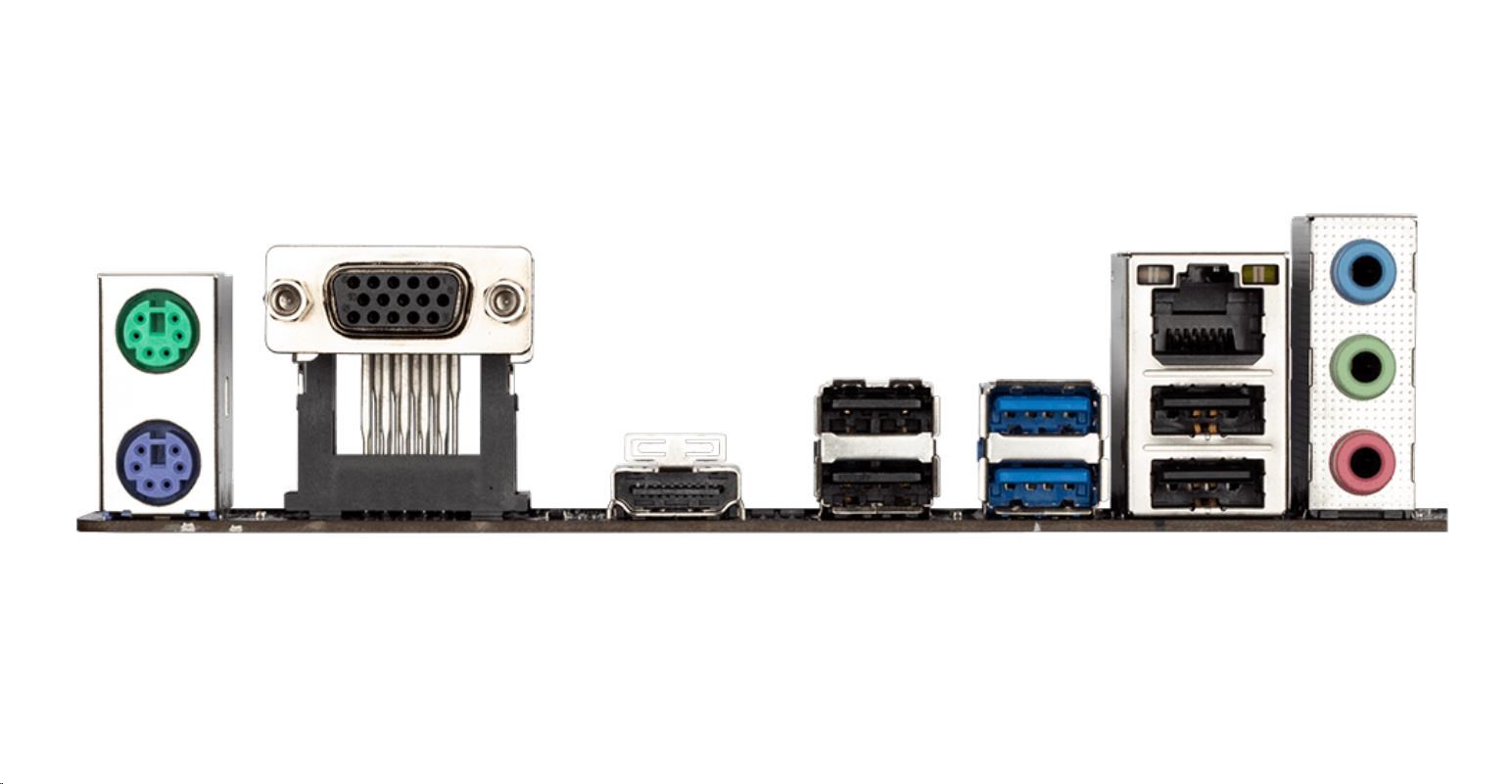

Gniazda tylnego panelu

PCB Rev. 2.0
1 x port PS/2 klawiatura
1 x port PS/2 mysz
1 x port D-Sub
1 x port HDMI
2 x porty USB 3.2 Gen 1
4 x porty USB 2.0/1.1
1 x port RJ-45
3 x gniazda audio

PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x port PS/2 klawiatura/mysz
1 x port D-Sub
1 x port HDMI
2 x porty USB 3.2 Gen 1
4 x porty USB 2.0/1.1
1 x port RJ-45
3 x gniazda audio

Kontroler I/O

Chip iTE® I/O Controller

Monitorowanie H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatora
Ostrzeżenie przed przegrzewaniem
Ostrzeżenie o awarii wentylatora
Regulacja prędkości wentylatora
* Funkcja regulacji prędkości wentylatora będzie dostępna w zależności od zamontowanego chłodzenia.

BIOS

1 x pamięć flash 256 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne cechy

Wsparcie dla APP Center
* Dostępne aplikacje w APP Center mogą się różnić w zależności od modelu płyty głównej. Funkcje poszczególnych aplikacji mogą się różnić w zależności od specyfikacji płyty głównej.
@BIOS
Ambient LED
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
Smart Backup
System Information Viewer
Wsparcie dla Q-Flash
Wsparcie dla Xpress Install

Oprogramowanie w zestawie

Norton® Internet Security (wersja OEM)
cFosSpeed

System operacyjny

Wsparcie dla Windows 10 64-bit

Format

FormFactor Micro ATX; 22.6cm x 18.5cm
