GIGABYTE MB Sc AM5 B840M DS3H WIFI6, AMD B840, 4xDDR5,WIFI, DP, HDMI, mATX

CPU

Gniazdo AMD AM5, obsługa:
Procesorów AMD Ryzen™ 9000 Series/
Procesorów AMD Ryzen™ 8000 Series/
Procesorów AMD Ryzen™ 7000 Series
(Sprawdź najnowszą listę obsługiwanych CPU na stronie GIGABYTE.)

Chipset

AMD B840

Pamięć

Obsługa DDR5 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5200 / 4800 / 4400 MT/s
4 x DDR5 DIMM sockety obsługujące do 256 GB (64 GB na pojedynczym module) pamięci systemowej
Architektura pamięci typu Dual channel
Wsparcie dla modułów DDR5 Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Wsparcie dla profili rozbudowy AMD EXtended Profiles for Overclocking (AMD EXPO™) oraz Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość oraz liczbę modułów DRAM, więcej informacji znajdziesz w "Memory Support List" na stronie GIGABYTE.)

Grafika zintegrowana

Zintegrowany procesor graficzny obsługujący AMD Radeon™ Graphics:
- 1 x DisplayPort, obsługa maksymalnej rozdzielczości 3840x2160@144 Hz
* Obsługa DisplayPort 1.4 i HDR.- 1 x port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@60 Hz
* Obsługa HDMI 2.1, HDCP 2.3 i HDR.
** Obsługa natywnych portów HDMI 2.1 kompatybilnych z TMDS.(Specyfikacje graficzne mogą się różnić w zależności od obsługi CPU.)

Dźwięk

Audiocodec Realtek®
Dźwięk wysokiej rozdzielczości
Kanały 2/4/5.1/7.1
* Możesz zmienić funkcję gniazda audio za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, uzyskaj dostęp do ustawień audio w oprogramowaniu.

LAN

Układ LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, obsługa pasm 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa standardu bezprzewodowego 11ax 160MHz
(Rzeczywista prędkość może się różnić w zależności od środowiska i sprzętu.)

Sloty rozszerzeń

1 x PCI Express x16, zintegrowany z CPU:
Procesory AMD Ryzen™ 9000/7000 Series obsługują PCIe 4.0 x16
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują PCIe 4.0 x8
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują PCIe 4.0 x4
* Slot PCIEX16 obsługuje tylko kartę graficzną lub NVMe SSD. Jeśli ma być zainstalowana tylko jedna karta graficzna, upewnij się, że jest zamontowana w slocie PCIEX16. Chipset:
- 1 x PCI Express x16, obsługa PCIe 3.0 i działanie x4 (PCIEX4)

Interfejs magazynowy

1 x M.2 złącze (M2A_CPU), zintegrowane z CPU, obsługujące Socket 3, klucz M, typ 2580/2280 SSD:
Procesory AMD Ryzen™ 9000/7000 Series obsługują SSD PCIe 4.0 x4/x2
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują SSD PCIe 4.0 x4/x2
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują SSD PCIe 4.0 x4/x2
1 x M.2 złącze (M2B_CPU), zintegrowane z CPU, obsługujące Socket 3, klucz M, typ 22110/2280 SSD:
Procesory AMD Ryzen™ 9000/7000 Series obsługują SSD PCIe 4.0 x4/x2
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują SSD PCIe 4.0 x4/x2
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują SSD PCIe 4.0 x2
4 x złącza SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci NVMe SSD
* RAID 5 dostępny tylko dla procesorów AMD Ryzen™ 9000 Series.RAID 0, RAID 1 i RAID 10 dla urządzeń SATA

USB

CPU:
- 1 x port USB Type-C® na panelu tylnym, obsługa USB 3.2 Gen 1
- 2 x porty USB 3.2 Gen 1 na panelu tylnym
CPU+USB 2.0 Hub:
- 4 x porty USB 2.0/1.1 na panelu tylnym
Chipset:
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 1, dostępny poprzez nagłówek USB wewnętrzny
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 2 x porty USB 3.2 Gen 1 dostępne poprzez nagłówek USB wewnętrzny
- 4 x porty USB 2.0/1.1 dostępne poprzez nagłówki USB wewnętrzne

Wewnętrzne złącza I/O

1 x 24-pinowe główne złącze zasilania ATX
1 x 8-pinowe złącze zasilania ATX 12V
1 x złącze wentylatora CPU
1 x złącze pompy chłodzenia CPU/wody
3 x złącza wentylatorów systemowych
1 x złącze pompy chłodzenia systemowego/wody
3 x adresowalne złącza LED RGB Gen2
1 x złącze LED RGB
2 x złącza Socket 3 M.2
4 x złącza SATA 6Gb/s
1 x złącze przedniego panelu
1 x złącze audio przedniego panelu
1 x nagłówek USB Type-C®, obsługa USB 3.2 Gen 1
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 tylko)
1 x przycisk reset
1 x zworka reset
1 x zworka czyszczenia CMOS

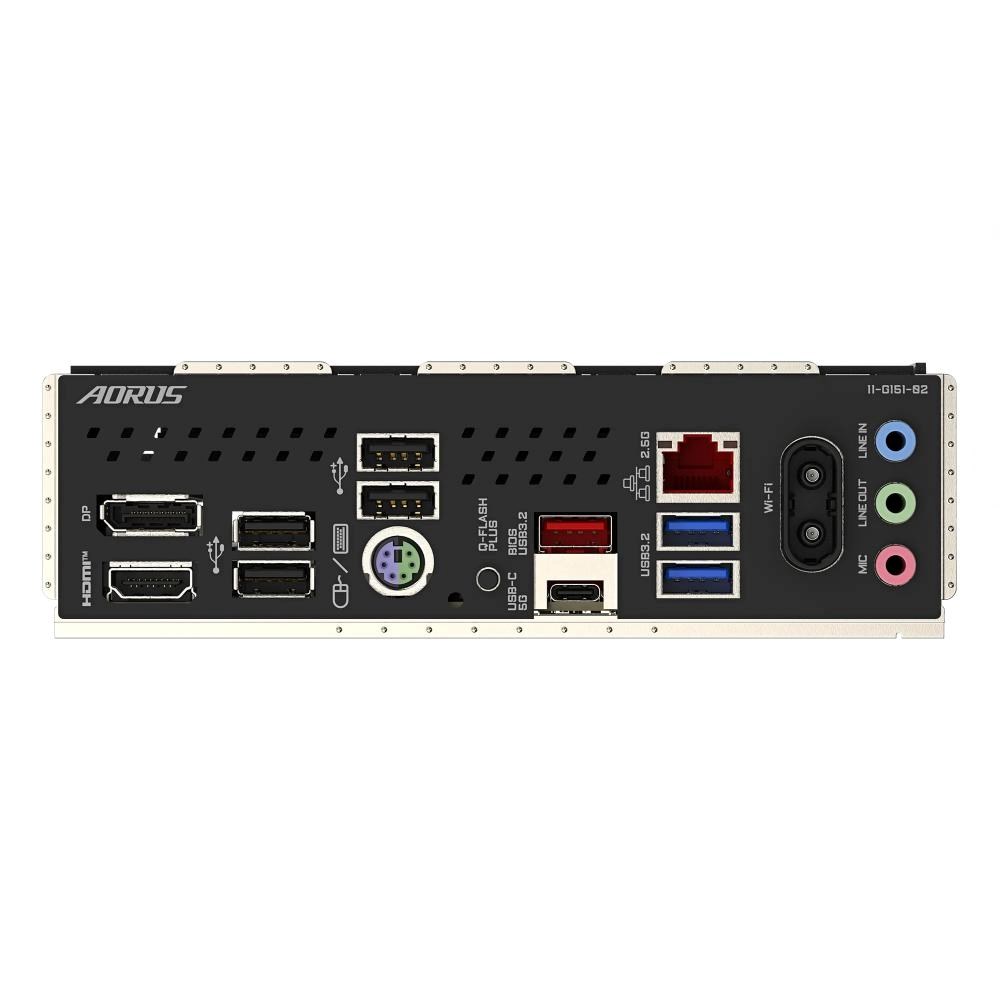

Złącza panelu tylniego

1 x DisplayPort*
1 x port HDMI*
1 x port PS/2 klawiatura/mysz
1 x przycisk Q-Flash Plus
4 x porty USB 2.0/1.1
2 x porty USB 3.2 Gen 1
1 x port USB 3.2 Gen 2 Type-A (czerwony)
1 x port USB Type-C®, obsługa USB 3.2 Gen 1
1 x port RJ-45

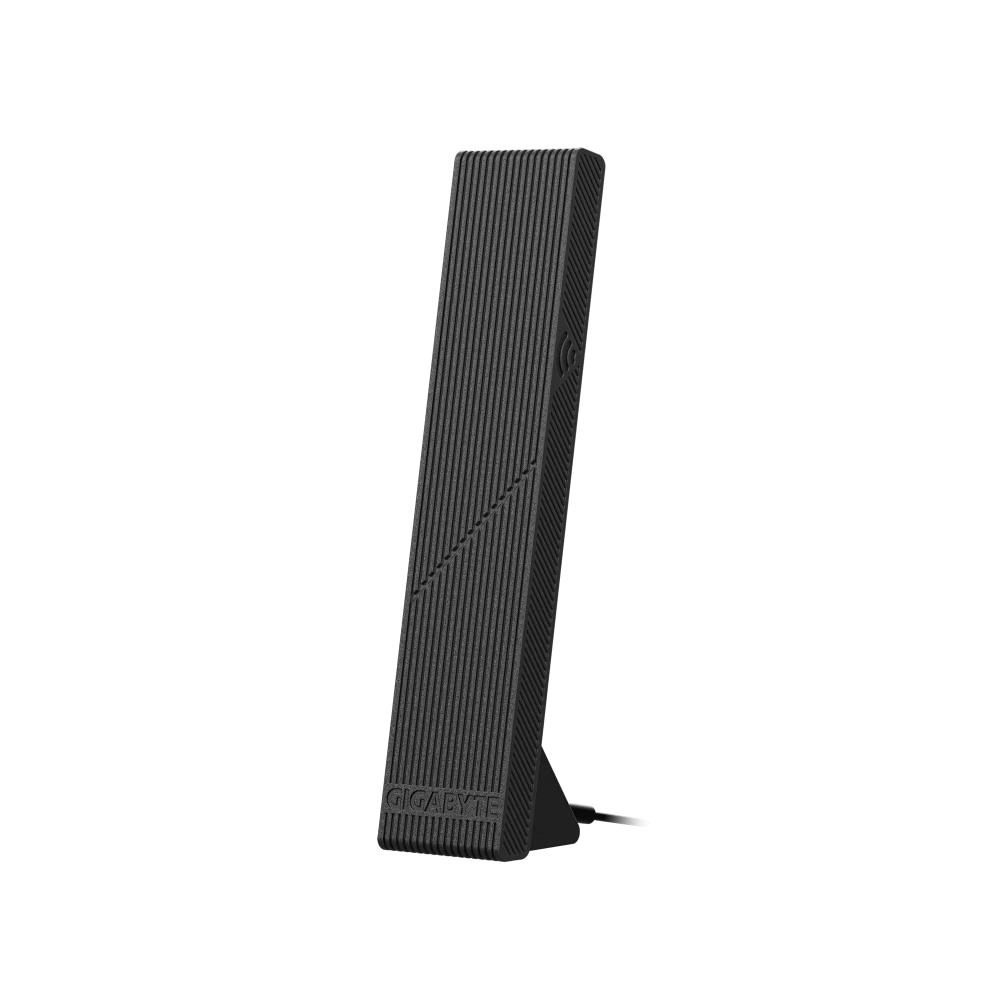

2 x złącza antenowe (2T2R)
3 x gniazda audio* Rzeczywiste wsparcie może się różnić w zależności od CPU.

Kontroler I/O

Układ kontrolera iTE®

Monitoring H/W

Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatorów
Wykrywanie przepływu chłodzenia wodą
Ostrzeżenie o awarii wentylatora
Sterowanie prędkością wentylatora
* Funkcja sterowania prędkością wentylatora (pompy) będzie dostępna w zależności od zainstalowanego wentylatora (pompy).

BIOS

1 x pamięć flash 256 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikalne funkcje

Wsparcie dla GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje obsługi poszczególnych aplikacji mogą również różnić się w zależności od specyfikacji płyty głównej.
Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus
Wsparcie dla Smart Backup

Oprogramowanie dołączone

Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania pasmem LAN

System operacyjny

Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit

Form factor

Mikro ATX; 24,4 cm x 24,4 cm
