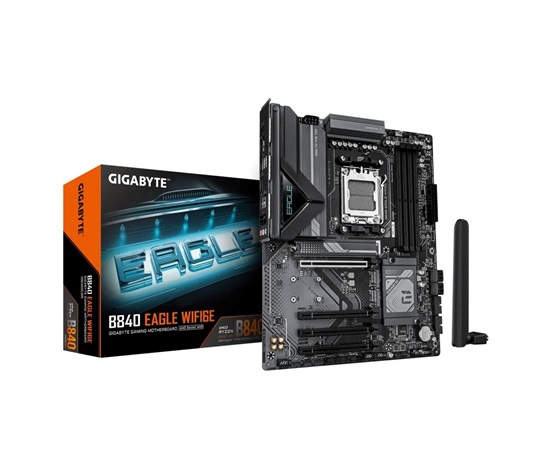

GIGABYTE MB Sc AM5 B840 EAGLE WF6E, AMD B840, 4xDDR5, Wifi, DP, HDMI, ATX

CPU

AMD Socket AM5, obsługa:
Procesorów AMD Ryzen™ 9000 Series/
Procesorów AMD Ryzen™ 8000 Series/
Procesorów AMD Ryzen™ 7000 Series
(Zajrzyj na stronę GIGABYTE, aby zobaczyć najnowszą listę obsługiwanych CPU.)

Chipset

AMD B840

Pamięć

Obsługa modułów DDR5 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C) / 6200(O.C) / 6000(O.C.) / 5800(O.C) / 5600(O.C) / 5200 / 4800 / 4400 MT/s
4 x DDR5 DIMM slotów obsługujących do 256 GB (64 GB na pojedynczy DIMM) pamięci systemowej
Architektura pamięci dual channel
Obsługa modułów pamięci non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Obsługa rozszerzonych profili AMD (AMD EXPO™) i Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość (data rate), i liczbę modułów DRAM, szczegóły na stronie GIGABYTE.)

Grafika onboard

Zintegrowany procesor graficzny z obsługą AMD Radeon™ Graphics:
- 1 x port HDMI z obsługą rozdzielczości do 4096x2160@60 Hz
* Obsługa HDMI 2.1, HDCP 2.3 i HDR.
** Obsługa portów HDMI 2.1 TMDS natywnych.- 1 x DisplayPort z obsługą rozdzielczości do 3840x2160@144 Hz
* Obsługa DisplayPort 1.4.(Specyfikacje grafiki mogą się różnić w zależności od obsługi CPU.)

Dźwięk

Kodek audio Realtek®
Wysokiej rozdzielczości audio
2/4/5.1/7.1-kanałowe
* Funkcję portu audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, uzyskaj dostęp do ustawień audio w oprogramowaniu.

LAN

Układ LAN Realtek® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, obsługa pasm częstotliwości 2.4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa bezprzewodowych standardów 11ax 160MHz
(Rzeczywista prędkość danych może się różnić w zależności od warunków i sprzętu.)
* Wersja Bluetooth może ulec zmianie wraz z aktualizacjami. Szczegóły dostępne na stronie producenta modułu Wi-Fi.

Gniazda rozszerzeń

1 x slot PCI Express x16 (PCIEX16), zintegrowany w CPU:
- Procesory AMD Ryzen™ 9000/7000 Series obsługują PCIe 4.0 x16
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują PCIe 4.0 x8
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują PCIe 4.0 x4
* Slot PCIEX16 obsługuje tylko kartę graficzną lub NVMe SSD. Jeśli ma być zainstalowana tylko jedna karta graficzna, należy ją zainstalować w slocie PCIEX16.
Chipset:
- 1 x slot PCI Express x16, obsługa PCIe 3.0 z działaniem x4 (PCIEX4)
- 2 x sloty PCI Express x16, obsługa PCIe 3.0, działają w trybie x1 (PCIEX1_1, PCIEX1_2)
* Slot PCIEX4 dzieli pasmo z slotami PCIEX1_1 i PCIEX1_2. Slot PCIEX4 działa do x2, gdy slot PCIEX1_1/PCIEX1_2 jest zajęty.

Interfejs pamięci masowej

1 x złącze M.2 (M2A_CPU), zintegrowane w CPU, obsługa Socket 3, M key, typ 25110/22110/2580/2280 SSD:
- Procesory AMD Ryzen™ 9000/7000 Series obsługują SSD PCIe 4.0 x4/x2
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują SSD PCIe 4.0 x4/x2
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują SSD PCIe 4.0 x4/x2
1 x złącze M.2 (M2B_CPU), zintegrowane w CPU, obsługa Socket 3, M key, typ 25110/22110/2580/2280 SSD:
- Procesory AMD Ryzen™ 9000/7000 Series obsługują SSD PCIe 4.0 x4/x2
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują SSD PCIe 4.0 x4/x2
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują SSD PCIe 4.0 x2
1 x złącze M.2 (M2C_SB), zintegrowane w chipsetcie, obsługa Socket 3, M key, typ 25110/22110/2580/2280 SSD PCIe 3.0 x4/x2
4 x złącza SATA 6Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń NVMe SSD
* RAID 5 dostępne tylko na procesorach AMD Ryzen™ 9000 Series.RAID 0, RAID 1 i RAID 10 dla urządzeń SATA

USB

CPU:
- 1 x port USB Type-C® na panelu tylnym z obsługą USB 3.2 Gen 2
- 2 x porty USB 3.2 Gen 1 na panelu tylnym
CPU+USB 2.0 Hub:
- 4 x porty USB 2.0/1.1 na panelu tylnym
Chipset:
- 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 1, dostępny przez wewnętrzny header USB
- 4 x porty USB 2.0/1.1 dostępne poprzez wewnętrzne headers USB
Chipset+USB 3.2 Gen 1 Hub:
- 4 x porty USB 3.2 Gen 1 dostępne przez wewnętrzne headers USB

Wejścia/wyjścia wewnętrzne

1 x 24-pinowe główne złącze zasilania ATX
1 x 8-pinowe złącze zasilania ATX 12V
1 x złącze wentylatora CPU
1 x złącze pompy chłodzenia wodnego CPU
3 x złącza wentylatorów systemowych
1 x złącze pompy chłodzenia wodnego
3 x adresowalne złącza LED RGB Gen2
1 x złącze LED RGB
3 x złącza Socket 3 dla M.2
4 x złącza SATA 6Gb/s
1 x złącze panelu przedniego
1 x złącze audio panelu przedniego
1 x złącze USB Type-C®, obsługa USB 3.2 Gen 1
2 x wewnętrzne headers USB 3.2 Gen 1
2 x headers USB 2.0/1.1
1 x złącze Trusted Platform Module (tylko dla modułu GC-TPM2.0 SPI V2)
1 x zworka resetu
1 x zworka wyczyszczenia CMOS

Złącza panelu tylnego

1 x przycisk Q-Flash Plus
1 x przycisk wyczyszczenia CMOS
1 x DisplayPort*
1 x port HDMI*
1 x port USB Type-C®, obsługa USB 3.2 Gen 2
1 x port USB 3.2 Gen 2 Type-A (czerwony)
2 x porty USB 3.2 Gen 1
4 x porty USB 2.0/1.1
1 x port RJ-45
2 x złącza antenowe (2T2R)
3 x gniazda audio* Rzeczywiste wsparcie może się różnić w zależności od CPU.

Kontroler I/O

Układ kontrolera I/O iTE®
