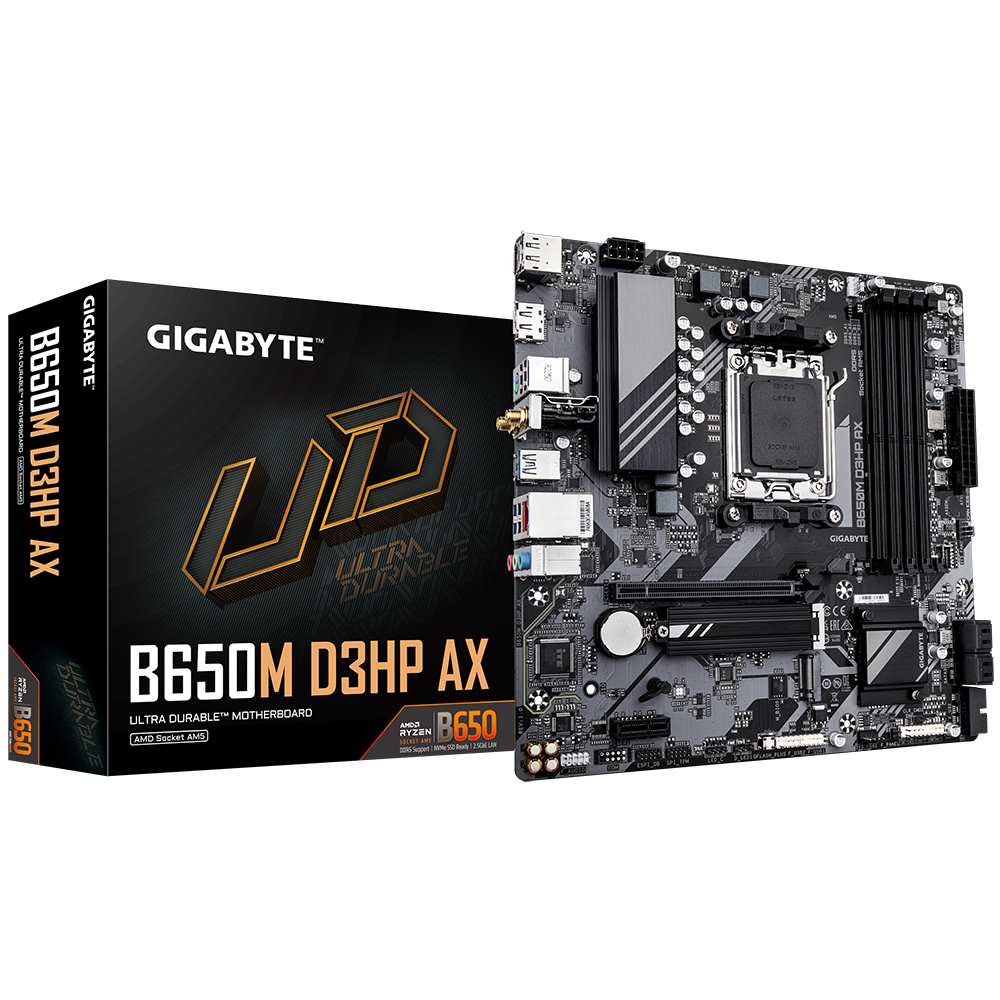

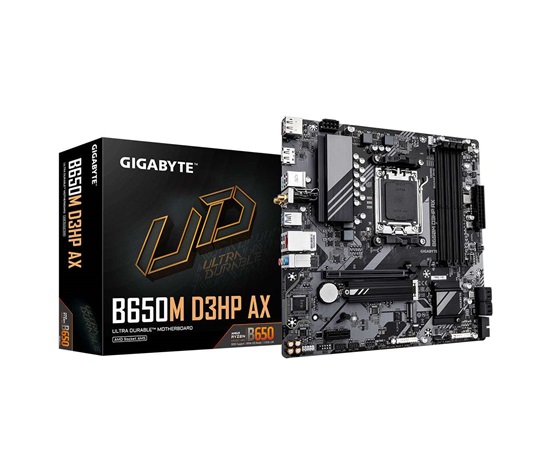

GIGABYTE MB Sc AM5 B650M D3HP AX, AMD B650, 4xDDR5, 2xDP, 1xHDMI, WiFi, mATX
Format:micro ATX; Chipset:AMD B650; Socket:Socket AM5 (LGA 1718); Motherboard memory module type:DDR5; RAID support:0, 1, 10; PCI express 16x:1
Szczegóły

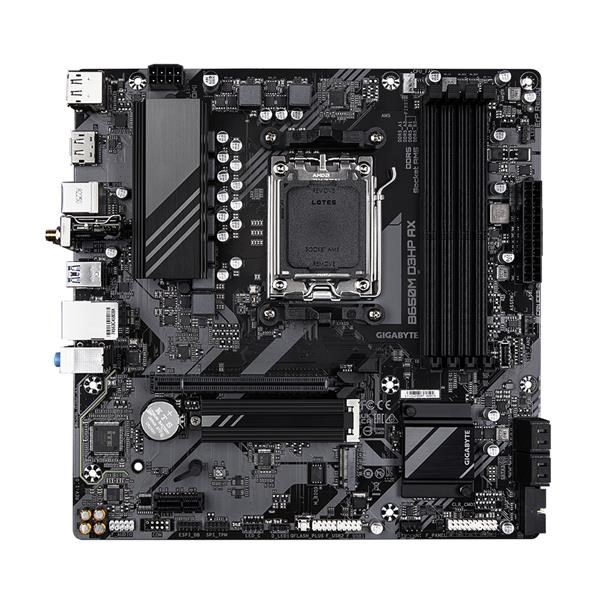

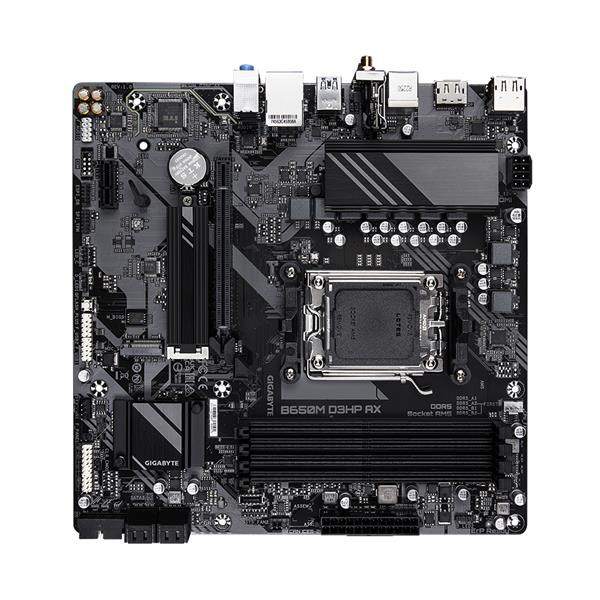

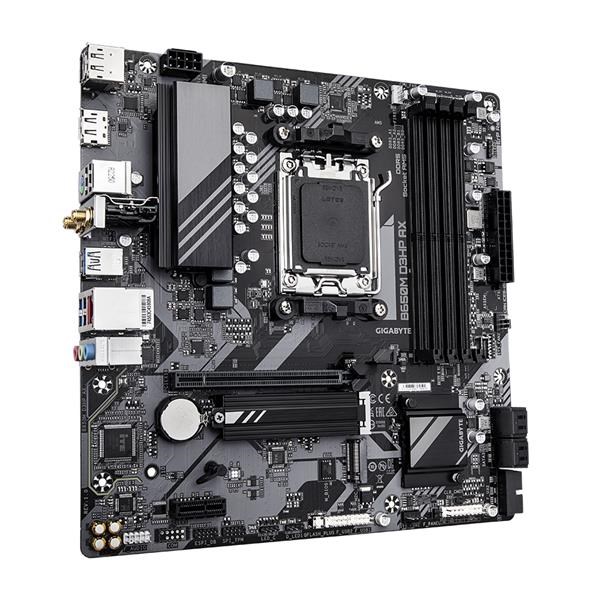

GIGABYTE B650M D3HP AX
- Gniazdo AMD AM5: Obsługa procesorów AMD Ryzen™ 7000/Ryzen™ 8000 Series
- Bezkonkurencyjne osiągi: 5+2+2 Fazowe cyfrowe rozwiązanie VRM
- Dual Channel DDR5: 4*SMD DIMM z obsługą AMD EXPO™ i Intel® XMP Memory Module
- SuperSpeed Storage: PCIe 4.0 x4 M.2 Connector
- EZ-Latch: gniazdo PCIe x16 z szybkim zwalnianiem
- Szybkie sieci: Wi-Fi 6E 802.11ax & LAN 2,5 GbE
- Rozszerzona łączność: 2*DP, HDMI
- Smart Fan 6: Funkcje wielu czujników temperatury, hybrydowe złącza wentylatorów z FAN STOP
- Q-Flash Plus: Aktualizacja BIOS bez instalacji CPU, pamięci i karty graficznej

CPU
Gniazdo AMD AM5, obsługa:
Procesorów AMD Ryzen™ 7000 / Ryzen™ 8000 Series
(Aby uzyskać najnowszą listę obsługiwanych procesorów, odwiedź stronę GIGABYTE.)
Chipset
AMD B650
Pamięć
Obsługa pamięci DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800 MT/s
4 gniazda DDR5 DIMM obsługujące do 192 GB (48 GB na pojedynczy moduł DIMM) pamięci systemowej
Architektura pamięci Dual channel
Obsługa modułów nie-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Wsparcie dla AMD Extended Profiles for Overclocking (AMD EXPO™) oraz Extreme Memory Profile (XMP)
(Konfiguracja CPU i pamięci może wpływać na obsługiwane typy pamięci, prędkość (częstotliwość) i liczbę modułów DRAM; więcej informacji w "Memory Support List" na stronie GIGABYTE.)
Grafika
Zintegrowany procesor graficzny obsługujący AMD Radeon™ Graphics
- 2 x DisplayPort, obsługa maksymalnej rozdzielczości 3840x2160@144 Hz
* Obsługa wersji DisplayPort 1.4.
- 1 x port HDMI, obsługa maksymalnej rozdzielczości 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1 i HDCP 2.3.
** Obsługa natywnych portów HDMI 2.1 kompatybilnych z TMDS.
Obsługa do trzech wyświetlaczy jednocześnie
(Specyfikacje graficzne mogą się różnić w zależności od obsługi CPU.)
Gniazda rozszerzeń
1 x PCI Express x16 (PCIEX16), zintegrowane z CPU:
- Procesory AMD Ryzen™ 7000 Series obsługują tryb PCIe 4.0 x16
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują tryb PCIe 4.0 x8
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują tryb PCIe 4.0 x4
* Gniazdo PCIEX16 może obsługiwać tylko kartę graficzną lub dysk NVMe SSD. Jeśli instalujesz tylko jedną kartę graficzną, upewnij się, że jest w gnieździe PCIEX16.
Chipset:
- 1 x PCI Express x1, obsługa PCIe 3.0 i działanie na x1 (PCIEX1)
Przechowywanie
1 x złącze M.2 (M2A_CPU), zintegrowane z CPU, obsługa Socket 3, M key, dyski SSD typu 2580:
- Procesory AMD Ryzen™ 7000 Series obsługują PCIe 4.0 x4/x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 obsługują PCIe 4.0 x4/x2 SSD
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 obsługują PCIe 4.0 x4/x2 SSD
1 x złącze M.2 (M2C_SB), zintegrowane z chipsetem, obsługa Socket 3, M key, dyski SSD PCIe 4.0 x4/x2 typu 22110/2280
4 x złącza SATA 6Gb/s
Obsługa RAID 0, RAID 1 i RAID 10 dla dysków NVMe SSD
Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń SATA
Ethernet
Realtek® układ LAN 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)
Wireless LAN
Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, obsługa pasm 2,4/5/6 GHz
- BLUETOOTH 5.3
- Obsługa bezprzewodowego 11ax 160MHz
(Rzeczywista przepustowość może się różnić w zależności od środowiska i sprzętu.)
USB
CPU:
- 1 x port USB Type-C® na panelu tylnym, obsługa USB 3.2 Gen 1
- 1 x port USB 3.2 Gen 1 na panelu tylnym
- 1 x port USB 2.0/1.1 na panelu tylnym
Chipset:
- 2 x porty USB 3.2 Gen 1 na panelu tylnym
- 1 x port USB Type-C® z obsługą USB 3.2 Gen 1 dostępny przez wewnętrzny nagłówek USB
- 2 x porty USB 3.2 Gen 1 dostępne przez wewnętrzny nagłówek USB
- 5 x portów USB 2.0/1.1 (1 na panelu tylnym, 4 dostępne przez wewnętrzne nagłówki USB)
Dźwięk
Realtek® kodek audio
Wysokiej rozdzielczości audio
kanały 2/4/5.1/7.1
* Funkcję gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1, należy uzyskać dostęp do oprogramowania audio i ustawić odpowiednie funkcje.

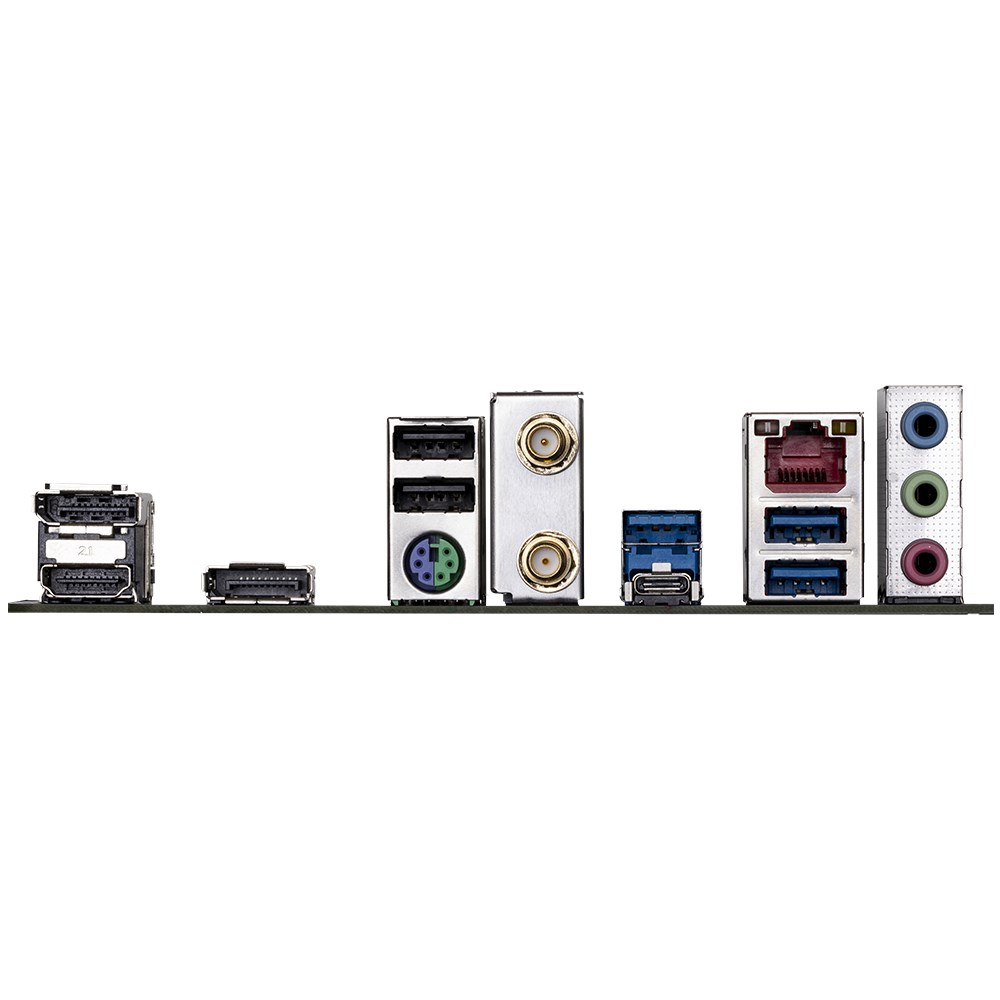

Złącza portów I/O na panelu tylnym
1 x port PS/2 na klawiaturę/myszkę
1 x port USB Type-C®, obsługa USB 3.2 Gen 1
3 x porty USB 3.2 Gen 1
2 x porty USB 2.0/1.1
1 x port HDMI
2 x DisplayPort
1 x port RJ-45
3 x gniazda audio
Wewnętrzne złącza I/O
1 x główny złącze zasilania ATX 24-pin
1 x złącze zasilania CPU 8-pin ATX 12V
1 x nagłówek wentylatora CPU
2 x nagłówki wentylatorów systemowych
2 x nagłówki LED adresowalnych
1 x nagłówek LED RGB
2 x złącza M.2 Socket 3
4 x złącza SATA 6Gb/s
1 x nagłówek panelu przedniego
1 x nagłówek audio panelu przedniego
1 x nagłówek USB Type-C® z obsługą USB 3.2 Gen 1
1 x nagłówek USB 3.2 Gen 1
2 x nagłówki USB 2.0/1.1
1 x nagłówek Trusted Platform Module (dla modułu GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 tylko)
1 x przycisk Q-Flash Plus
1 x zworka resetowania
1 x zworka wyczyszczenia CMOS
Kontroler I/O
Układ kontrolera I/O iTE®
Monitorowanie H/W
Wykrywanie napięcia
Wykrywanie temperatury
Wykrywanie prędkości wentylatorów
Ostrzeżenie o awarii wentylatora
Sterowanie prędkością wentylatorów
* Czy funkcja sterowania prędkością wentylatorów jest obsługiwana, zależy od zainstalowanego wentylatora.
BIOS
1 x pamięć flash 256 Mbit
Użycie licencjonowanego BIOS-u AMI UEFI
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Cechy unikalne
Wsparcie dla GIGABYTE Control Center (GCC)
* Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Funkcje każdego z nich mogą również się różnić w zależności od specyfikacji płyty głównej.
Wsparcie dla Q-Flash
Wsparcie dla Q-Flash Plus
Oprogramowanie dołączone
Norton® Internet Security (wersja OEM)
Oprogramowanie do zarządzania przepustowością LAN
System operacyjny
Wsparcie dla Windows 11 64-bit
Wsparcie dla Windows 10 64-bit
Form faktora
Form faktora Micro ATX; 24,4 cm x 24,4 cm
Opis produktu został przetłumaczony przez sztuczną inteligencję i może zawierać nieścisłości.
Specyfikacje techniczne
- Pro procesory: AMD
- Počet paměťových slotů: 4
- Socket: Socket AM5 (LGA 1718)
- Format: micro ATX
- Chipset: AMD B650
- Rodzaj pamięci: DDR5
- PCI express 16x: 1
- PCI Express x1: 1
- USB 2: 6
- USB 3: 5
- USB C: 2
- SATA 3: 4
- Wsparcie RAID: 1
- Wsparcie RAID: 0
- Wsparcie RAID: 10
- M.2 slot: 2
- 3.5mm Jack: Ano
- LAN: 2.5Gbit/s
- VGA: 0
- DVI: 0
- HDMI: 1
- DisplayPort: 2
- Bezdrátové připojení: WiFi + Bluetooth
- Led Header: Ano
- TPM: Ano
